是德科技 ADS 2016 最新功能發布了!

全球領先的信號完整性(SIPro)和電源完整性(PIPro)解決方案,助力您更快速更準確的進行信號完整性(SI)和電源完整性(PI)仿真以及驗證,輕松應對 SI 和 PI 設計的挑戰。

SIPro 特點:

• 更精準,更快速,更大規模的運算能力

• 集成的 EM 電磁仿真技術

• 電源感知信號完整性分析

• 信號完整性與電源完整性統一的工作流程

PIPro 特點:

• 直流 IR 壓降

• 交流 PDN 阻抗

• 電源平面共振

• 去耦電容調整和電路級 VRM 建模

SIPro, PIPro 到底怎么用?有什么高招可以讓您更快地解決 SI 和 PI 的問題?讓我們為您慢慢梳理。

從今天開始,是德科技官方微信 8 個 SI/PI 高招免費大派送,請關注我們的微信平臺以便于及時收取。

您剛剛拿到了正在評估的一個部件(如背板上的高速連接器)的 S 參數文件。該部件的端口數量很多,您想先檢查數據質量,然后在仿真中使用。您怎樣才能知道端口的連接關系?哪些端口要配對?

“我會在文本編輯器打開它挨個檢查”,需要這么麻煩嗎?當然不用!ADS 中的全新 S 參數檢查器讓您可以從圖形界面中輕松預覽任何 S 參數文件的內容,無需設置 S 參數仿真后再查看結果。它可以讓您直接繪制您希望看到的任意一組或幾組 S 參數獨立關系,并為您顯示每個端口對應的引腳名稱。它會告訴您該 S 參數的頻點數目,覆蓋的 頻率范圍, 以及數據的無源性和互易性。

S 參數檢查器在此可以大顯身手。您可以輕松地重新命名、重新排序以及減少端口的數量,調整后的 S 參數也能保存到新的 S 參數文件。

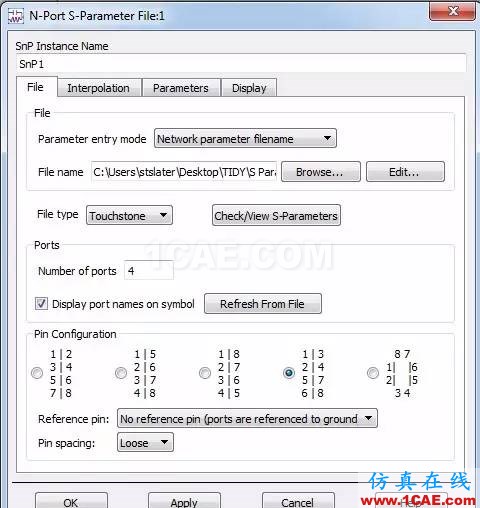

現在進入下一步。除了 S 參數檢查器之外,在 ADS 2016 中,使用 S 參數文件進行 ADS 仿真變得更容易。新的 SnP 元件能夠將端口對應的引腳名稱顯示在原理圖中,并允許您選擇引腳的排布方向,這樣所有的輸入端口都位于一側,所有的輸出端口則位于另一側,再也不用擔心走線互相交叉了!

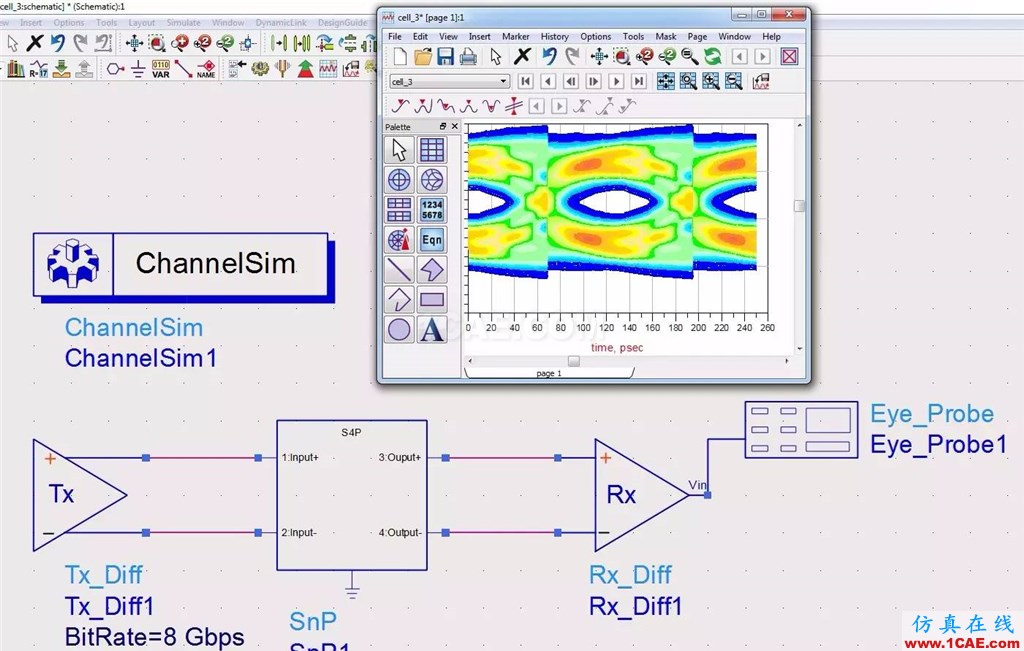

查看,編輯,定位,仿真,繪圖,一次完成!
