Workbench中劃分的網格導入ACTRAN

論壇上經常有人問道如何在Workbench平臺中畫網格導入ACTRAN中,小弟不才,斗膽寫下如下教程,導入方法比較多,本教程僅僅使用其中的一種,僅供參考。

隨便建立一個三通

圓的直徑為100mm

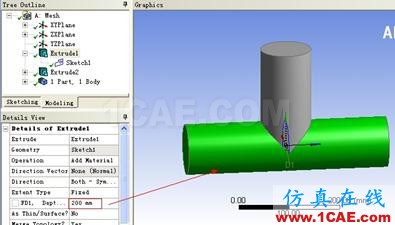

圓柱長度為200,雙面拉伸(總長度為400mm)

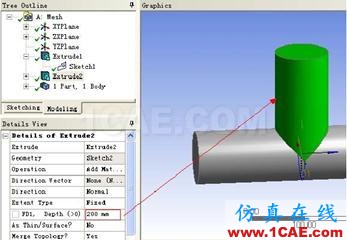

上端圓柱從中心拉伸,圓直徑為100mm,拉伸長度為200mm,單相拉伸。

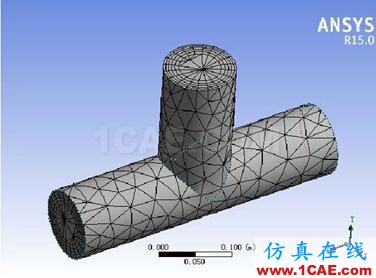

劃劃分網格,本算例用膨膨脹層劃分分,其余控制制為默認。

在在Workbencch中添加FFEM模塊,FEM模塊式式轉化網格之之用,可以以導入多種網網格

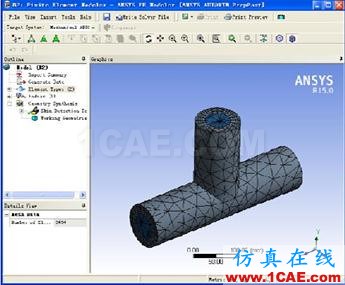

進進入到FEM模塊界面中中,顯示網格(請參考考FEM相關關幫助文檔))

在在Target SSystem 中選選擇NASTRAAN 求解器,再單擊Wrrite Solveer File, 此此時彈出出保存文件件對話框,關關閉彈出的的對話框。

此時繪圖區域顯示NASTRAN網格信息,全選內容,然后復制。

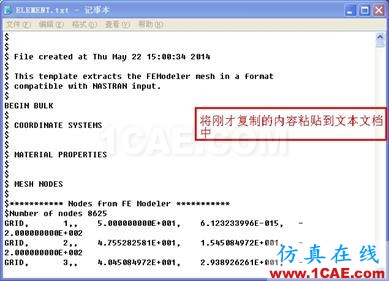

在桌面上建立一個文本文檔,命名之(如ELEMENT.txt)

將復制的內容粘貼到文本文檔中。

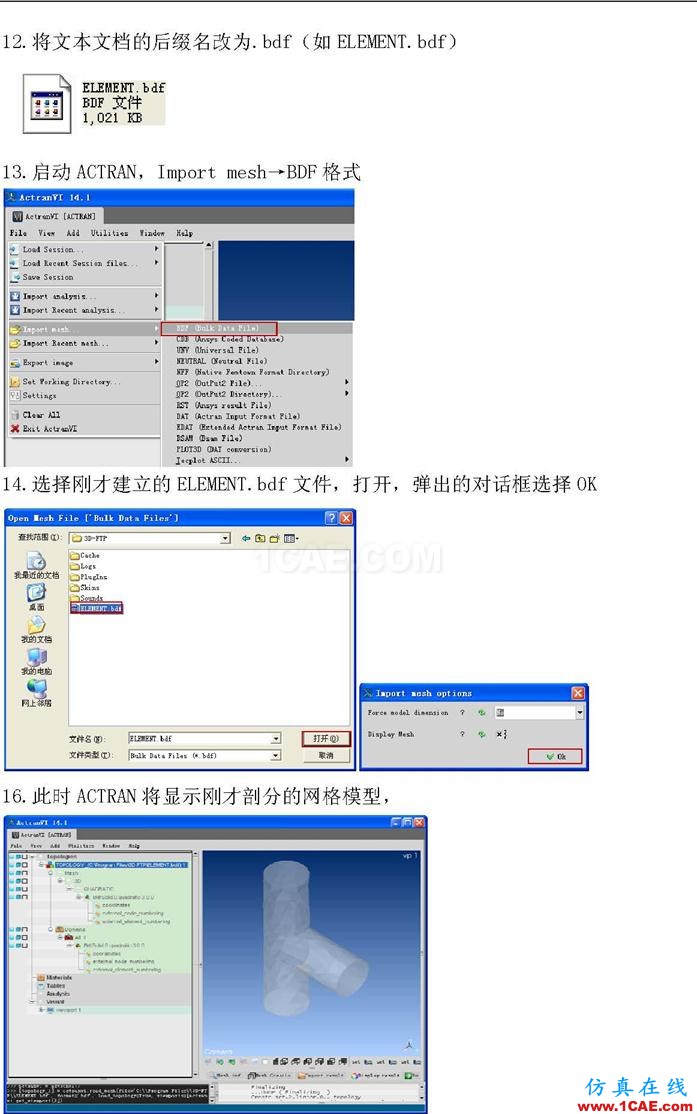

17.將文本文檔檔的后綴名改為.bdf(如ELEMENNT.bdf)

mesh→BDDF格式

選擇剛才建建立的ELEMMENT.bdf文文件,打開開,彈出的對對話框選擇擇OK

此時ACTRAAN將顯示剛剛才剖分的的網格模型.
