AutoCAD萬能快捷鍵，送給同事最好的禮物

2016-11-01 by:CAE仿真在線 來源:互聯網

一、經典CAD作圖,身邊有人用得著就轉吧

1.熟練掌握一些常用的命令,并理解各參數的用法,也就20-40個命令。

2.掌握常用命令的快捷鍵,對有些命令可以了解。

3.邊做邊學,我用cad已經2年了,有些命令也不完全了解,用時再查看資料學習。
4.對照教科書一步一步,反復的做,一定要注意多回頭想想。
5.熟練掌握?qǐng)D層的用法。

6.盡量在學習中多做筆記,教科書從頭學,學不進去,從頭再學.這樣學的好處,你可以在不經意的地方發現經典之處。

7.壓力也是學習進步的動力。

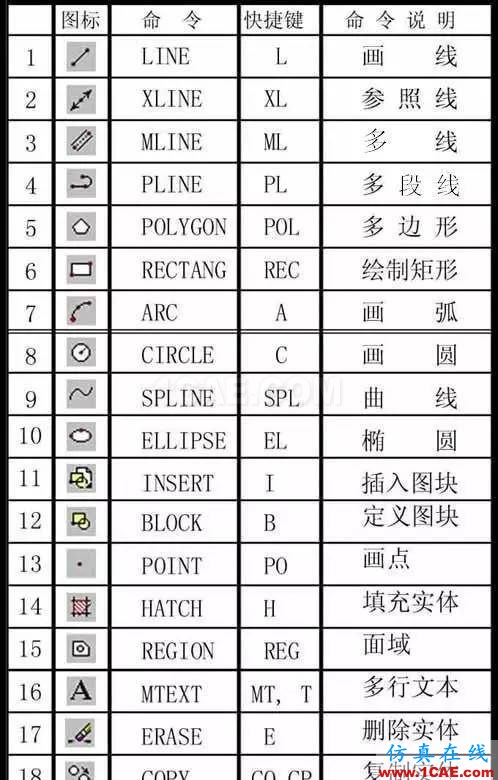

AutoCAD萬能快捷鍵，送給同事最好的禮物AutoCAD技術圖片1

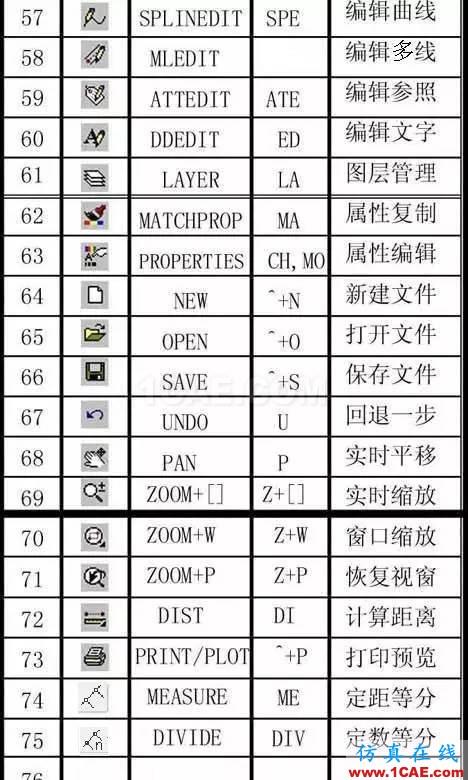

AutoCAD萬能快捷鍵，送給同事最好的禮物AutoCAD技術圖片2

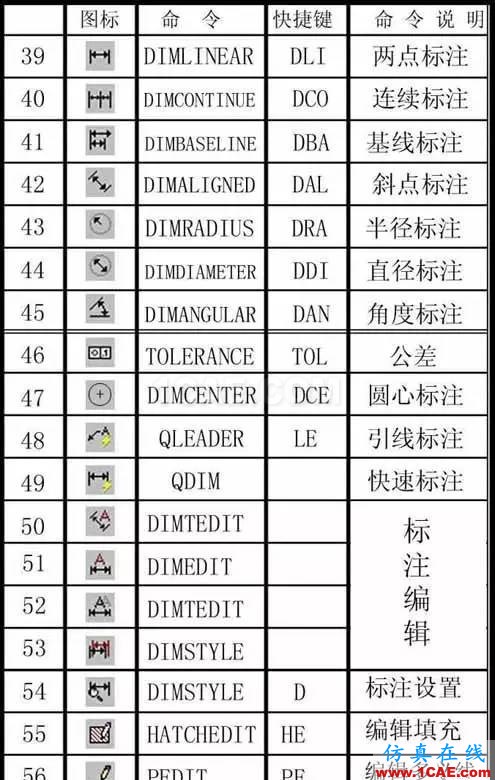

AutoCAD萬能快捷鍵，送給同事最好的禮物AutoCAD技術圖片3

AutoCAD萬能快捷鍵，送給同事最好的禮物AutoCAD培訓教程圖片4

AutoCAD萬能快捷鍵，送給同事最好的禮物AutoCAD培訓教程圖片5

二、AutoCAD快捷鍵

A 圓弧

B 創建塊 C 圓 D 標注樣式管理器 E 刪除 F 圓角 G 群組 H 圖案填充 I 插入塊 L 直線 M 移動 O 偏移 P 平移 S 拉伸 W 外部塊 V 視圖對話框 X 分解 Z 顯示縮放 T 多行文字 co 復制 MI 鏡像 AR 陣列 RO 旋轉 SC 比例 LE 引線管理器 EX 延伸 TR 修剪 ST 文字樣式管理器 DT 單行文字 PO 單點 XL 參照線 ML 多線 PL 多段線 POL 多邊形 REC 矩形 SPL 樣條曲線 EL 橢圓 CH 特性 CHA 倒角 BR 打斷 DI 查詢距離 AREA 面積 ID 點坐標 MA 特性匹配 MASSPROP 質量特性 LS 列表顯示 TIME 時間 SETTVAR 設置變量 LA 圖層 COLOR 顏色 LT 線型管理 LW 線寬管理 UN 單位管理 TH 厚度 TT 臨時追蹤點 FROM 從臨時參照到偏移 ENDP 捕捉到圓弧或線的最近端點 MID 捕捉圓弧或線的中點 INT 線、圓、圓弧的交點 APPINT 兩個對象的外觀交點 EXT 線、圓弧、圓的延伸線 CEN 圓弧、圓心的圓心 QUA 圓弧或圓的象限點 TAN 圓弧或圓的限象點 PER 線、圓弧、圓的重足 PAR 直線的平行線 NOD 捕捉到點對象 INS 文字、塊、形、或?qū)傩缘牟迦朦c(diǎn) NEA 最近點捕捉 A 圓弧標注 DLI 線型標注 DAL 對齊標注 DOR 坐標標注 DDI 直徑標注 DAN 角度標注 QDIM 快速標注 DBA 基線標注 DCO 連續標注 LE 引線標注 TOL 公差標注 DLE 圓心標注 DRA 半徑標注 CAL 計算器 Alt+N+Q 快速 Alt+N+L 線型 Alt+N+G 對齊 Alt+N+O 坐標 Alt+N+R 半徑 Alt+N+D 直徑 Alt+N+A 角度 Alt+N+B 基線 Alt+N+C 連續 Alt+N+E 引線 Alt+N+T 公差 Alt+N+M 圓心 Alt+N+Q 傾斜 Alt+N+S 樣式 Alt+N+V 替代 Alt+N+U 更新 F1: 獲取幫助 F2: 實現作圖窗和文本窗口的切換 F3: 控制是否實現對象自動捕捉 F4: 數字化儀控制 F5: 等軸測平面切換 F6: 控制狀態行上坐標的顯示方式 F7: 柵格顯示模式控制 F8: 正交模式控制 F9: 柵格捕捉模式控制 F10: 極軸模式控制 F11: 對象追蹤式控制 Ctrl+B: 柵格捕捉模式控制(F9) Ctrl+C: 將選擇的對象復制到剪切板上 Ctrl+F: 控制是否實現對象自動捕捉(f3) Ctrl+G: 柵格顯示模式控制(F7) Ctrl+J: 重復執行上一步命令 Ctrl+K: 超級鏈接 Ctrl+N: 新建圖形文件 Ctrl+M: 打開選項對話框 AA: 測量區域和周長(area) AL: 對齊 AR: 陣列 AP: 加載*lsp程系 AV: 打開 視圖對話框(dsviewer) SE: 打開對相自動捕捉對話框 ST: 打開字體設置對話框 SO: 繪制二圍面( 2d solid) SP: 拼音的校核 SC: 縮放比例 (scale) SN: 柵格捕捉模式設置 DT: 文本的設置 DI: 測量?jī)牲c(diǎn)間的距離 OI: 插入外部對相 Ctrl+1: 打開特性對話框 Ctrl+2: 打開圖象資源管理器 Ctrl+6: 打開圖象數據原子 Ctrl+O: 打開圖象文件 Ctrl+P: 打開打印對說框 Ctrl+S: 保存文件 Ctrl+U: 極軸模式控制(F10) Ctrl+v: 粘貼剪貼板上的內容 Ctrl+W: 對象追蹤式控制(F11) Ctrl+X: 剪切所選擇的內容 Ctrl+Y: 重做

Ctrl+Z: 取消前一步的操作
