AutoCAD“標注”中的比例問題

2016-11-14 by:CAE仿真在線來源:互聯網

AutoCAD“標注”中的比例問題

前言君

AutoCAD是工程制圖最常用的軟件之一。在CAD環境中能夠方便地為所繪制的圖紙進行尺寸標注。在尺寸標注中有兩個“比例”容易使用戶產生疑惑——“全局比例”和“主單位比例因子”。下面詳細比較兩者之間的區別。

全局比例

“全局比例”只影響“標注樣式”——文字高度、箭頭大小等,默認值為1。在圖形尺寸很大時,標注的文字有時候會特別小,甚至看不到文字,這時通過調整“全局比例”的數值就能解決問題。具體方法是:

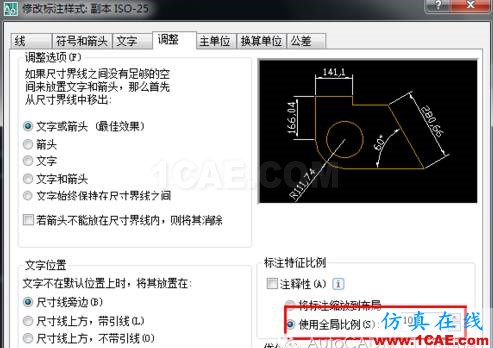

在“修改標注樣式”窗口中選擇“調整”選項卡,如圖所示,紅框標出的“使用全局比例”單選框選中,然后增大相應數值到合適的值,點擊“確定”按鈕返回繪圖界面就能看到標注文字大小發生了變化。

主單位比例因子

“主單位比例因子”影響“尺寸標注的數值”。默認的比例因子為1,即真實尺寸標注——標注尺寸=測量尺寸。在繪圖過程中有局部放大顯示時,我們要想讓截出來的局部圖形放大,而其上的標注尺寸不變,則就要用到“主單位比例因子”。具體方法是:

新建一種“標注樣式”,并修改其“主單位比例因子”——在“修改標注樣式”窗口中選擇“主單位”選項卡,如圖所示,紅框標出的“比例因子”,設置其數值為圖形放大倍數的倒數即可。
