加工后的零件不僅有尺寸公差,構成零件幾何特征的點、線、面的實際形狀或相互位置與理想幾何體規定的形狀和相互位置還不可避免地存在差異,這種形狀上的差異就是形狀公差,而相互位置的差異就是位置公差,統稱為形位公差(tolerance of form and position)。形位公差術語 根據GB/T1182-2008 已改為 新術語 幾何公差。
用視頻動畫的形式,逐個演示形位公差,真的更容易理解和記憶。
視頻資料,建議wifi
幾何公差包括形狀公差和位置公差。任何零件都是由點、線、面構成的,這些點、線、面稱為要素。
零件的實際要素相對于理想要素總有誤差,包括形狀誤差和位置誤差。這類誤差影響機械產品的功能,設計時應規定相應的公差并按規定的標準符號標注在圖樣上。20世紀50年代前后,工業化國家就有形位公差標準。國際標準化組織(ISO)于1969年公布形位公差標準,1978年推薦了形位公差檢測原理和方法。中國于1980年頒布形狀和位置公差標準,其中包括檢測規定。形狀公差和位置公差簡稱為形位公差。

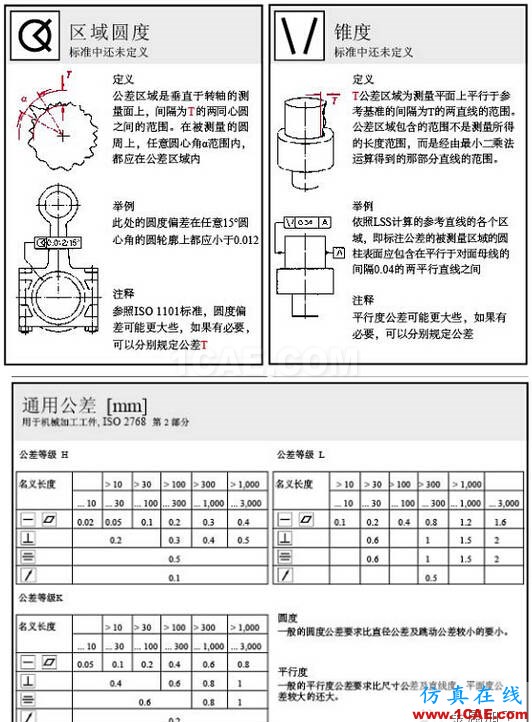

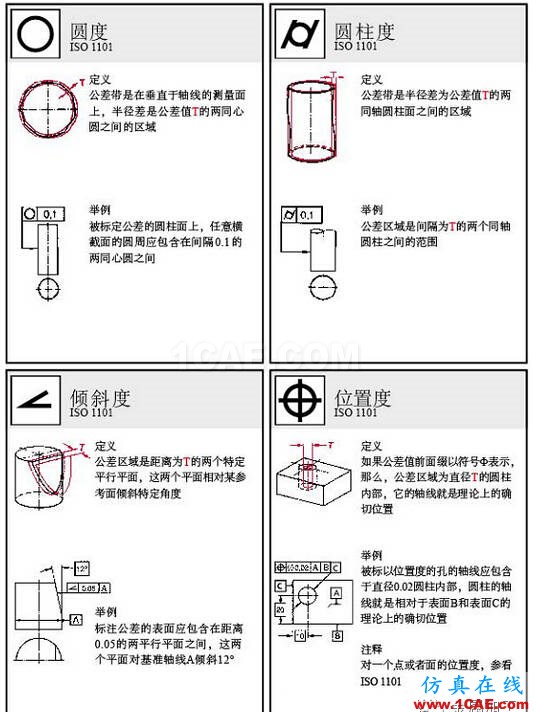

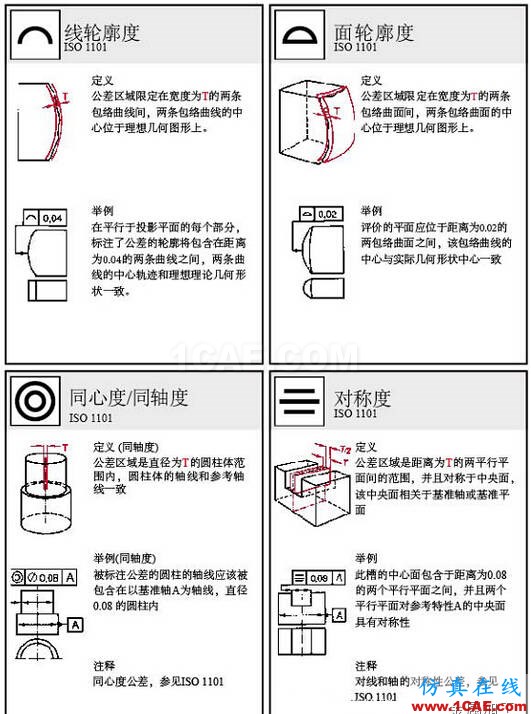

下列圖表有利于金粉更直觀的了解其概念。
來源:金屬加工
