搜索利用Isight優化的五個步驟
2016-10-24 by:CAE仿真在線 來源:互聯網
利用Isight進行優化需要5個步驟,包括:定義設計需求、問題抽象化、流程搭建、設計空間探索及結果解讀。

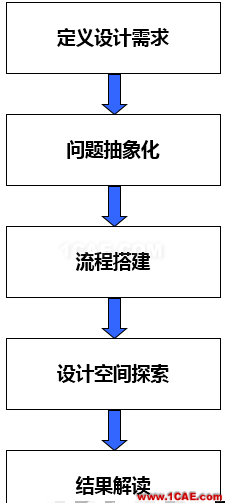

圖1 利用isight優化的5個步驟
1. 定義設計需求
任何工程問題都需要從定義需求開始,需求可能來自客戶、物理需要、或內部其他設計團隊等。以工字梁分析為例,需要考慮以下方面:
-
梁必須可以承受給定的載荷
-
梁由某種特定的材料制成
-
盡可能減輕梁的質量
-
是否還需要滿足某些幾何尺寸的要求
2. 問題抽象化
問題抽象化是將設計需求轉化為可以用軟件來表述的問題,有些需求轉化為設計目標,有些需求僅僅作為問題的約束,而有些需求在整個問題的處理中是一個常量。以工字梁分析為例,梁的質量最小(或及變形最小)轉化為設計目標,應力在屈服極限內、尺寸上的限制約束了某些值的輸入轉化為問題的約束,材料的彈性模量和密度等參數則保持為常量。
3. 流程集成
有兩個步驟來集成流程。
-
首先需要了解用來求解此問題的軟件或工具,以及這些軟件或工具之間的執行順序;
-
“教會”Isight如何以合理的方式運行這些程序或工具。
4. 設計空間探索
Isight提供了多種工具幫助用戶探索設計空間:
-
試驗設計:了解輸入與輸出之間的影響關系
-
優化:在設計空間尋求更好的設計
-
蒙特卡洛分析:評估輸入變量的概率分布對輸出參數的影響
-
循環任務:多次執行仿真流程
-
近似模型:建立可視化的設計空間
5. 結果解讀
Isight提供了相應的工具幫助用戶深入了解探索結果:
-
試驗設計:Pareto圖、主效應圖和相關性圖
-
優化:表格、圖表、數據挖掘及總結
-
蒙特卡洛分析:概率分布、累積分布
-
近似模型:結果可視化工具
