Isight軟件Script腳本組件

2016-10-24  by:CAE仿真在線  來源:互聯網

Isight提供了Java和Jython腳本的嵌入接口,可用于操作文件系統、定制復雜的邏輯和數據處理等。

下面以數組求和并顯示來說明Script腳本的使用,其中輸入參數為一個長度為10的實型數組:array,輸出參數為求和所得值:total。使用Script腳本組件的步驟如下:

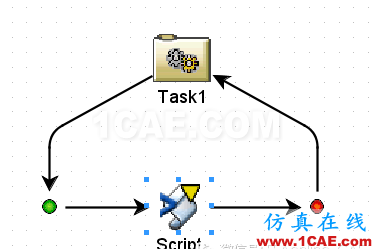

(1)新建一個空的任務Task,將Script組件拖動到Task的工作流中,如圖1所示。

圖 1 Script工作流

(2)雙擊Script組件,彈出Script Component Editor編輯界面,將語言Language選擇為Dynamic Java。

(3)單擊“添加參數”按鈕

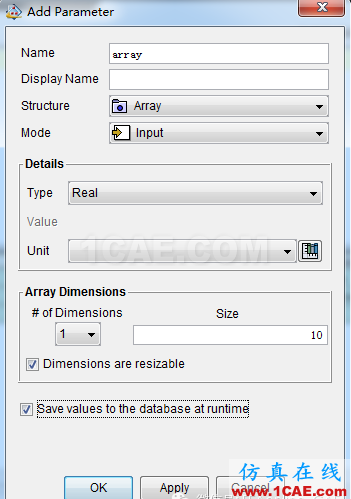

,在彈出的Add Parameter對話框中創建名為array的數組:

• 參數名Name:array

• 結構Structure:數組Array

• 模式Mode:Input

• 類型Typer:實型Real

• 維度Array Dimensions:1維

• 長度Size:10

• 可以勾選數組為動態長度數組;Dimensionsare resizable

圖 2 “參數創建”對話框

(4)創建名為i的輸入變量(Scalar,Integer,Input),創建名為total的輸出變量(Scalar,Real,Output)。

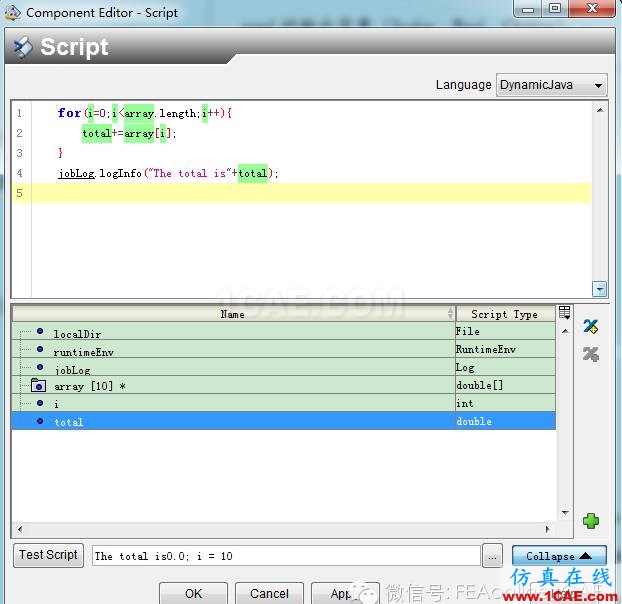

(5)在Script編輯器中鍵入如下Java代碼: for(i=0;i<array.length;i++){ total+=array[i]; }

jobLog.logInfo(“Thetotal is”+total);

圖 3 Script代碼編輯界面

提示:在腳本中每個變量都必須預先定義聲明,然后通過

按鈕將變量添加到腳本中(綠色顯示),否則單擊Test Script按鈕檢查腳本時是不會通過的。

(6)單擊Test Script按鈕檢查腳本是否合法,單擊OK按鈕退出編輯器。

(7)保存文件,在DesignGateway中右擊Script組件,在彈出的快捷菜單中選擇RunàRun Component(Script)選項。

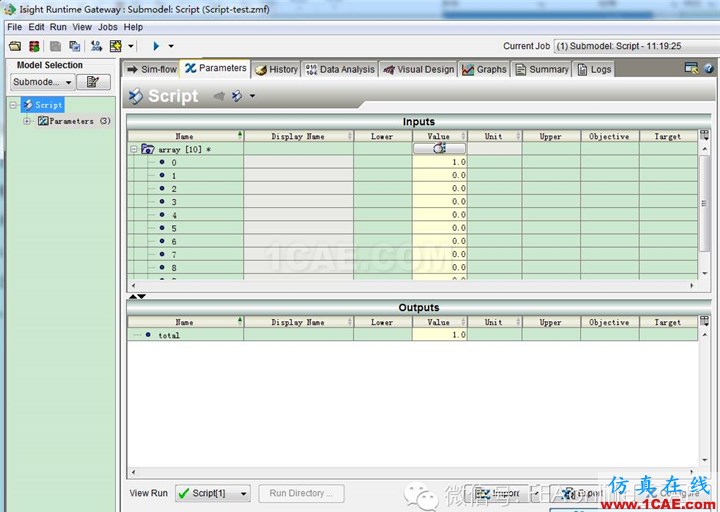

(8)運行結束后,進入RuntimeGateway主界面,單擊Script組件,選擇Parameters屬性頁,可查看Input參數和Output參數結果值。

圖 4 Script運行界面
