搜索ISIGHT運行過程的動態趨勢圖設置
2016-10-24 by:CAE仿真在線 來源:互聯網

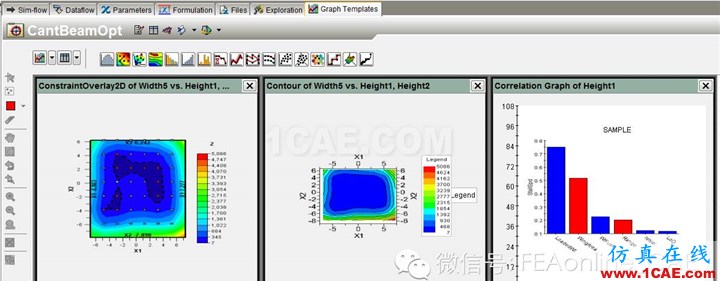

ISIGHT軟件中GraphTemplates模塊,可以設置運行后處理的結果圖,如Carpet圖,Contour圖,三維圖等,運行過程中,可以實時觀察圖形的運行趨勢。

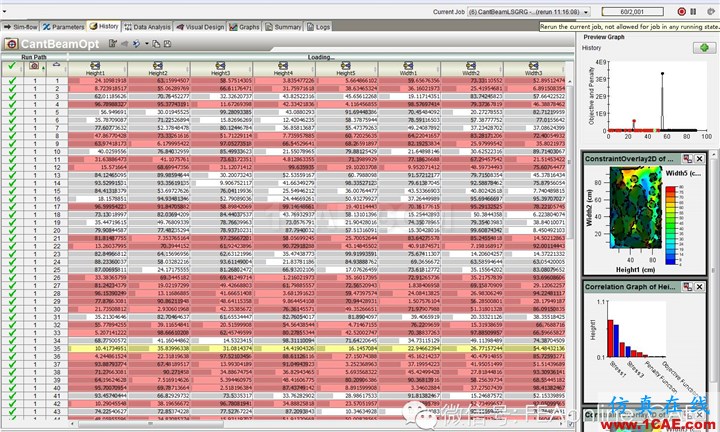

在ISIGHT Runtime Gateway界面,隨著分析步的進行,右側的Graghs overview中設置的趨勢圖也在實時更新。
在Runtime Gateway界面History面板、Data Analysis面板下下,任意點擊一個計算步或計算的水平,在右側的Graghsoverview中即可顯示。
此外,在Runtime Gateway界面的Graghs面板下,可以對這些趨勢圖進行編輯。
