搜索對Midas中螺旋箍筋約束混凝土Mander模型的質疑
2016-12-13 by:CAE仿真在線 來源:互聯網
最近發現Midas Civil中螺旋箍筋約束混凝土Mander模型的計算可能有誤,截至該軟件的V7.9.0版仍未做更改。此錯誤出現在約束核心砼有效面積Ae的計算公式,如下圖的Circular Spirals
而Mander原論文中關于螺旋箍筋約束核心砼有效面積Ae的計算公式推導如下:
,
,
可得到:
該錯誤可通過原文中試驗與計算數據驗證,原文中的試驗對象為如下圓柱截面,

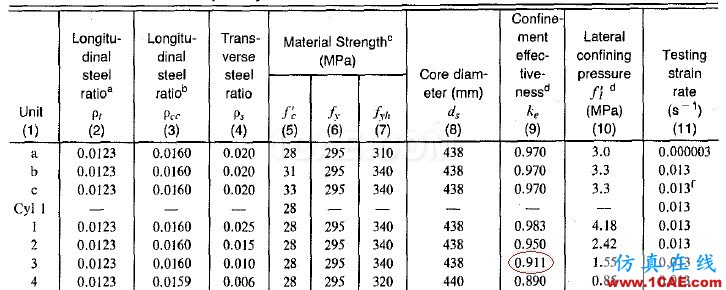

其ke值為0.911,如下表所示:

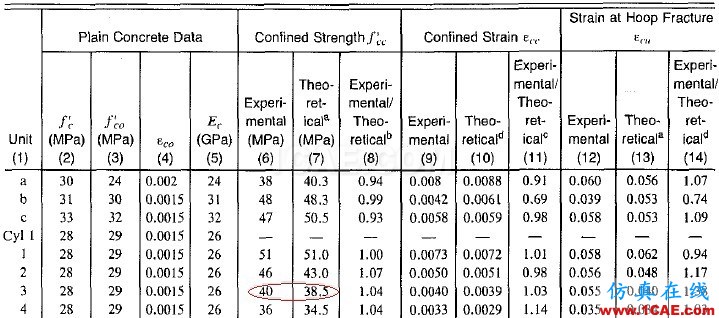

約束砼的峰值應力試驗值為40MPa,計算值為38.5MPa,如下表所示:

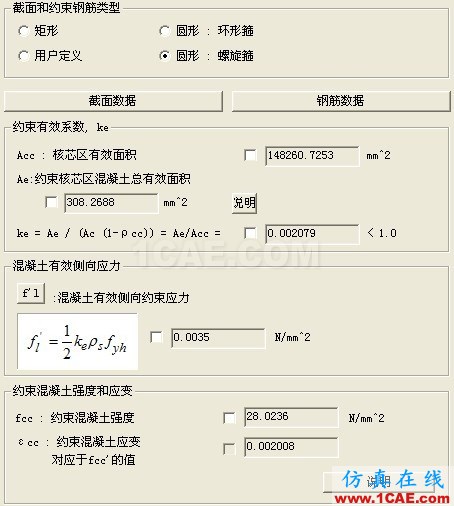

而Midas的默認計算結果如下圖所示,有效約束系數ke和峰值應力fcc均與原文相距甚遠,
自行修改Ae值為135022 mm2后,其有效約束系數ke和峰值應力fcc就與原文就接近了,如下圖所示:
注:以上出現的原文圖表參見 Mander and Priestley, Observed stress-strain behavior of confined concrete, 1988
