搜索Abaqus中View Cut知多少！
2017-12-14 by:CAE仿真在線 來源:互聯網
在Abaqus中可以通過云圖來查看結果,但有些關注的物理量卻無法直接給出,例如截面彎矩。不過,Abaqus中的View Cut能夠解決查看彎矩這一問題。
首先,給出了利用View Cut功能顯示梁單元彎矩和剪力的結果圖,見圖1,這個功能是不是很神奇呢!

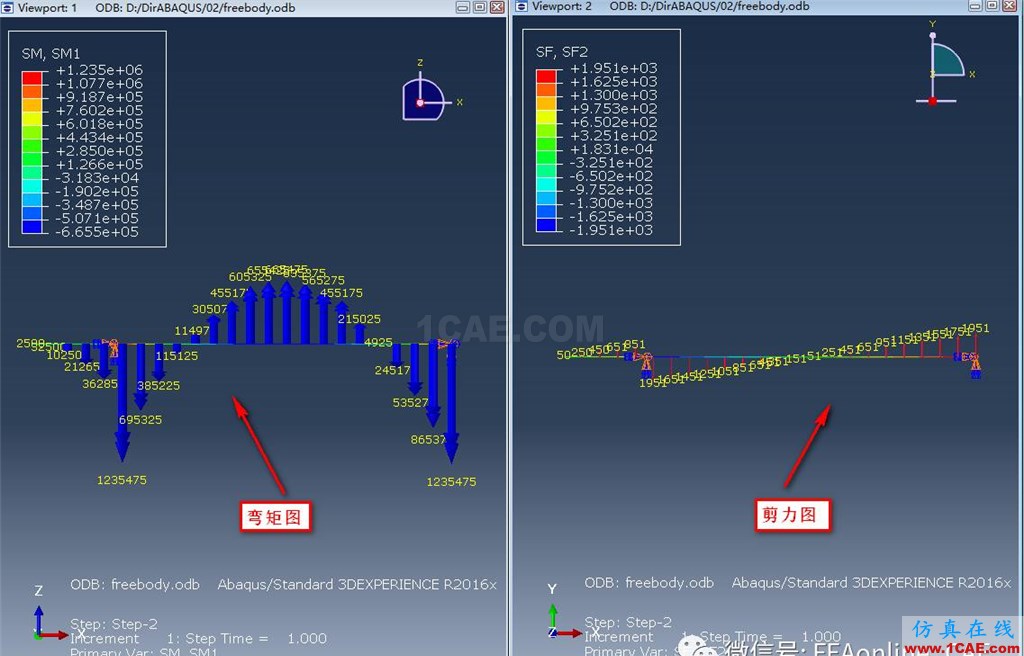

圖1梁單元剪力與彎矩示意圖
下面結合實例,來看一看實現這個功能的具體方法。
1、模型描述
模型為一根梁,長5000mm,截面為T型材,面板80x5、腹板100x5,如圖2所示。材料的彈性模量為2.06e5Mpa,泊松比0.3。在長度方向1000mm和末端(5000mm)處進行了固支約束。在梁的Y方施加了-1N/mm的線載荷,如圖3所示。
圖2 模型示意圖

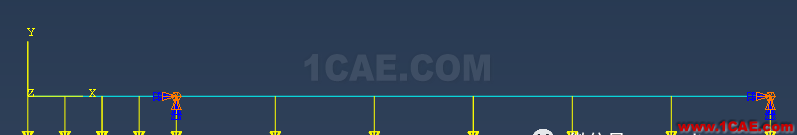

圖3 模型加載示意圖
2、數值仿真
在場變量輸出請求中,我們選擇SF(輸出截面力和彎矩)。默認的輸出如圖4所示。
圖4 梁單元默認的輸出結果(彎矩和剪力)
接下來,我們來看下如何使用View Cut功能繪制出梁單元的彎矩和剪力。打開View Cut管理器,并進行相關設置,如圖5所示。在視圖切割選項窗口中,單擊Free Body選項并打開Free Body繪圖選項,選擇輸出剪力和彎矩,結果如圖7所示。

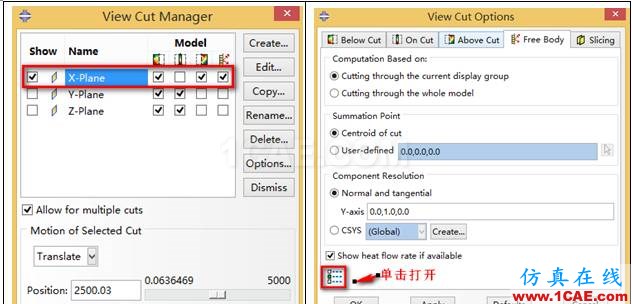

圖5 View Cut管理器設置
圖6 Free Body 繪圖選項設置
圖7 剪力圖和彎矩圖
