fluent 17 初學者一定會碰到的問題，主相、次相，入口成分的設置

2016-09-21  by:CAE仿真在線  來源:互聯網

在我們的學員中經常出現一些問題,這些問題導致計算失敗,關鍵是老師案例是成功的,而他自己操作卻失敗了,問題是出在了哪里?

1、多相流中:設置inlet,outlet,等這些出入口的時候,忘記了設置相應的各相的積分,即各相的占比

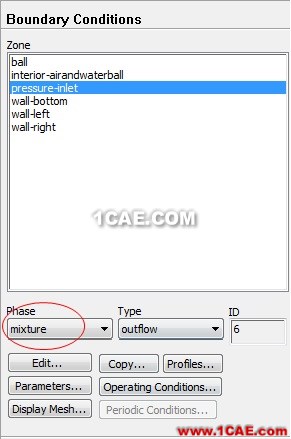

比如一個pressure-outlet,默認情況下是mixture,即混合,這種混合的設置的套路是這樣的:這種情況是全部為主相,比如主相是水就全部為水,會根據主相變化而變化

比如做一個簡單的鋼球自由落體從半空中掉入水杯中,則杯子口部分為cuptop,可以設置為pressure-outlet或pressure-inlet,主次相分別為水和空氣

這時如果使用默認的mixture設置,則計算就會在開始階段就很快進入失敗。

看似全部默認的設置,但是很悲催,無法完成仿真,因為在杯口全部是水,造成實際的邊界條件極為復雜,而使得計算不能收斂。

解決辦法是:

• 方法1:改變主相為空氣,即可
• 方法2:改變邊界條件的phase為正確的成分,設置為副相(空氣),并在edit框中設置積分為1,使其與實際情況相符合

2、未完待續。。。
