實際工程中很多問題涉及到自由面,這里模擬水箱的晃動,給CFX初學者一些幫忙。問題如下:
一個水箱和里面的水的初始速度為10m/s,水箱一半是水,一半是空氣,突然給水箱一個 -g的加速度,也就是說水箱大概在1秒后速度變為0。模擬這個水箱在剎車后液面的變化情況(與汽車油箱的模擬大同小異)。
CFX的設置:
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/12/12205c098334ac4d3fe0d7c6ae59d02br.jpg "[轉載]自由面問題")

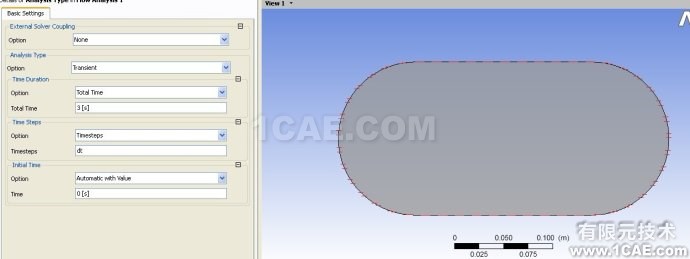

橢圓形水箱,瞬態分析,水箱將會在1秒后速度為0,總的模擬時間為3秒,時間步長0.001秒。
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/9d/9d3e4c46b33f0ed22faac95ddafe070ar.jpg "[轉載]自由面問題")

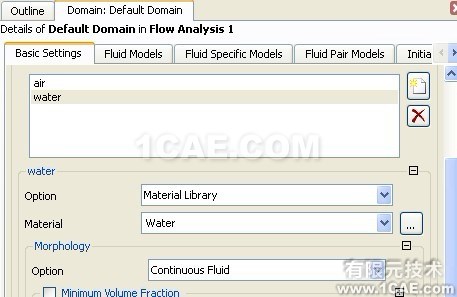

在域中設置水和空氣2種流體,兩項都是連續介質。
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/fc/fc58bf7af7c5e7d91e00cb708ac90630r.jpg "[轉載]自由面問題")
激活重力方程(參考密度設置為連續項中密度小的那個),同時激活動網格功能。
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/c8/c82f7b262e68d4fcd004e84a49be3b10r.jpg "[轉載]自由面問題")
兩項都為連續項,所以勾選均勻介質模型,這里選用了SST湍流模型進行計算。
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/f6/f6d300071140f4e4fb0374bbeff91500r.jpg "[轉載]自由面問題")

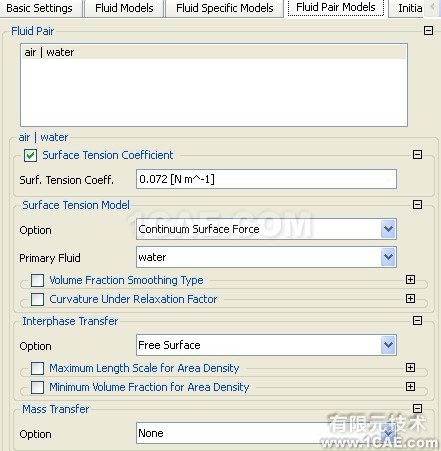

設置水的表面張力。
表達式:
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/92/92be5c0507202140fbb765cf4949bf60r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/85/85b4665af1505255ee74e6d78454121er.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/f9/f90f23ecf42208c004e68f4325fee815r.jpg "[轉載]自由面問題")

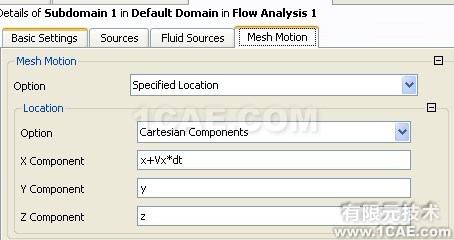

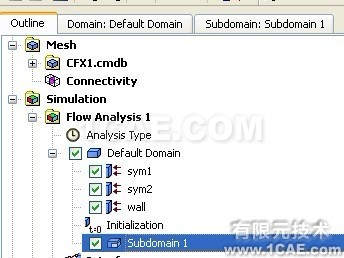

建立一個subdomain,設置整個域的運動。

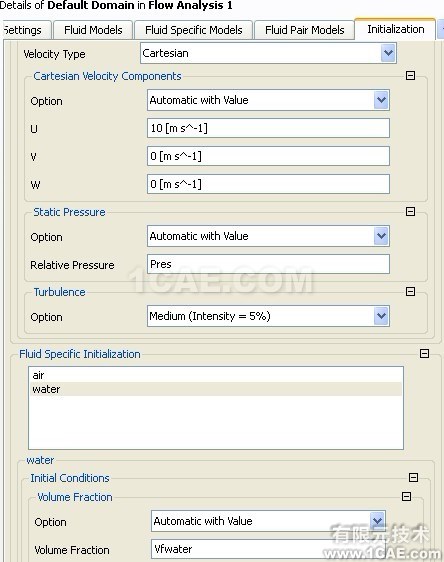

初始條件:
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/13/138927025160c34e84c9925334816c50r.jpg "[轉載]自由面問題")

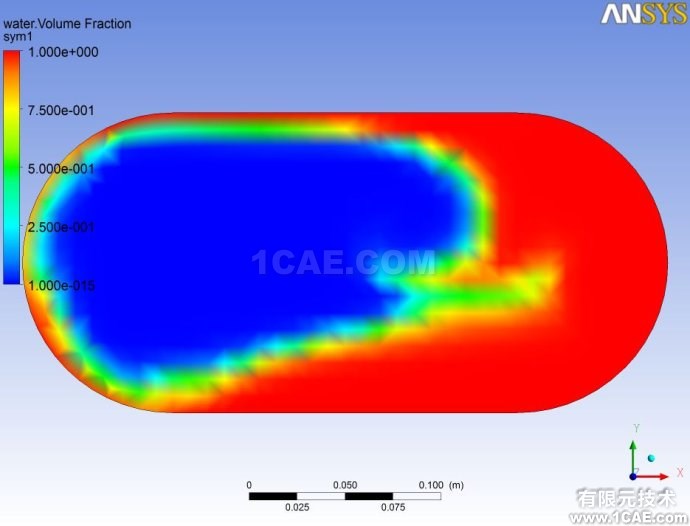

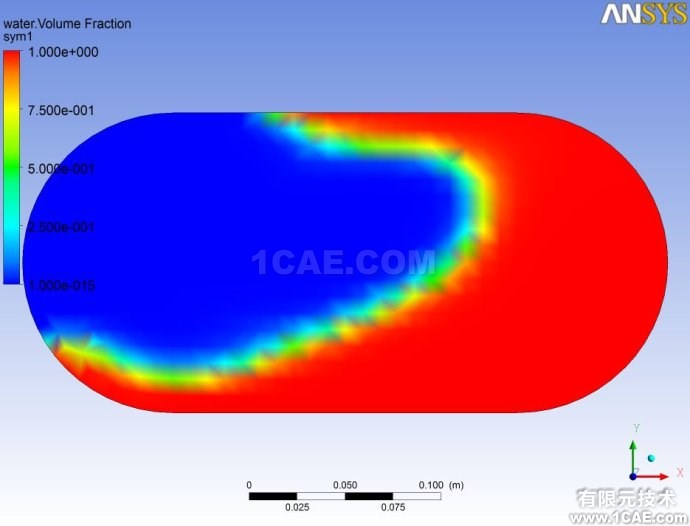

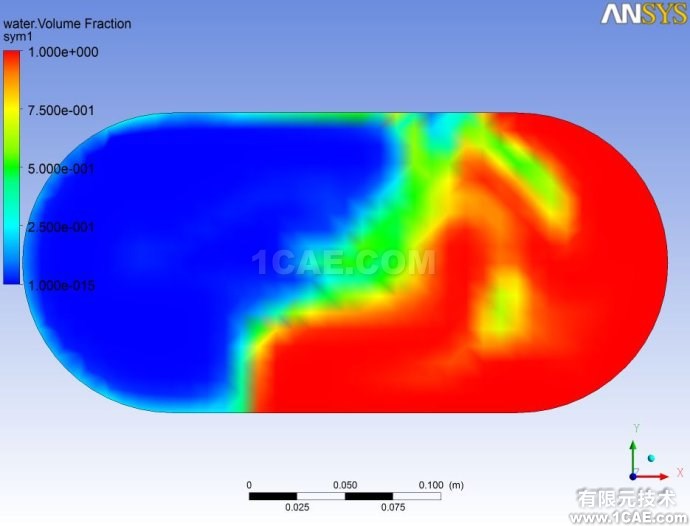

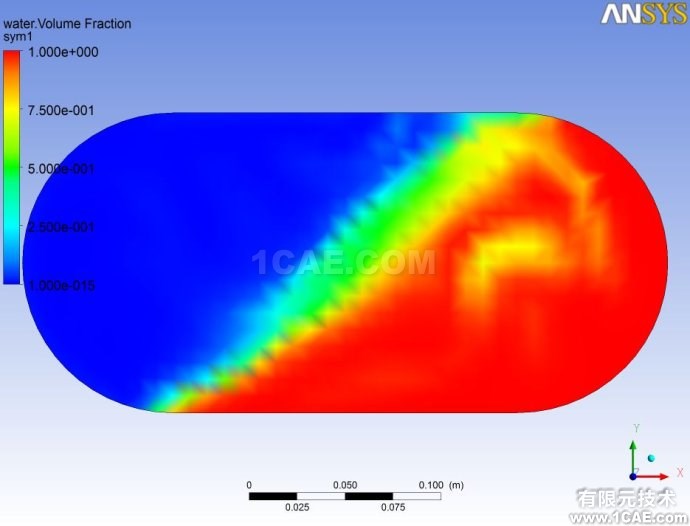

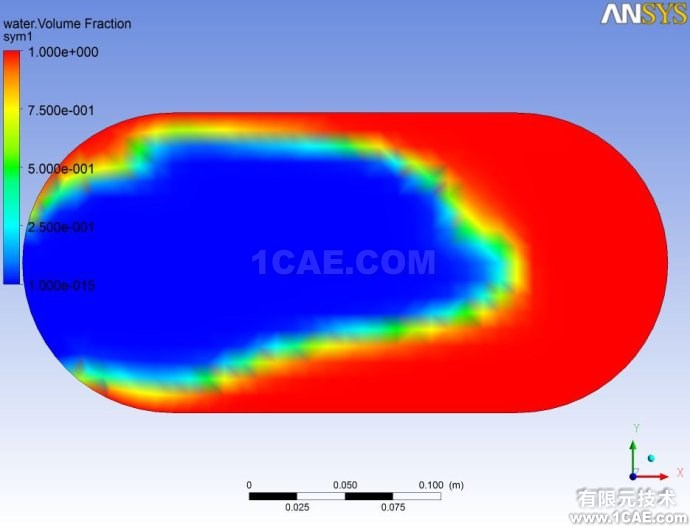

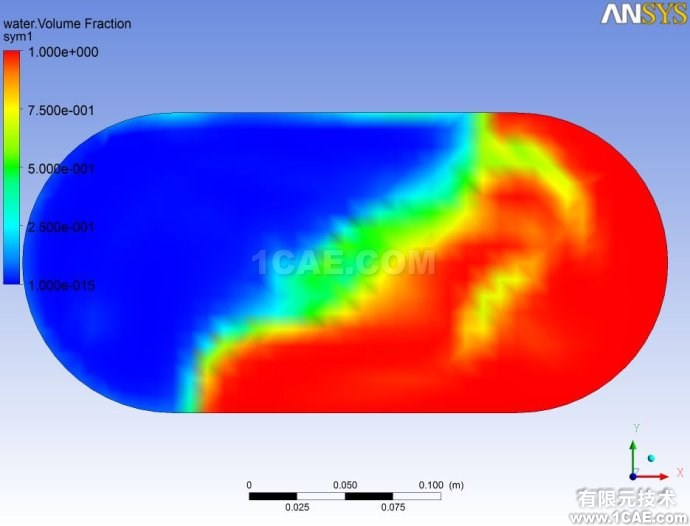

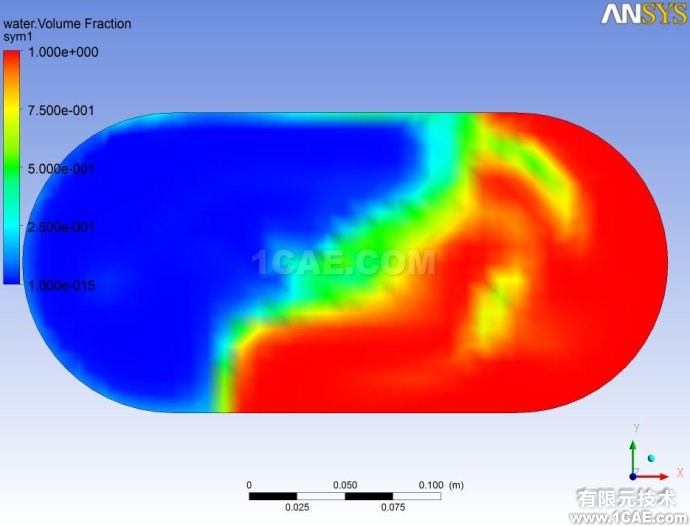

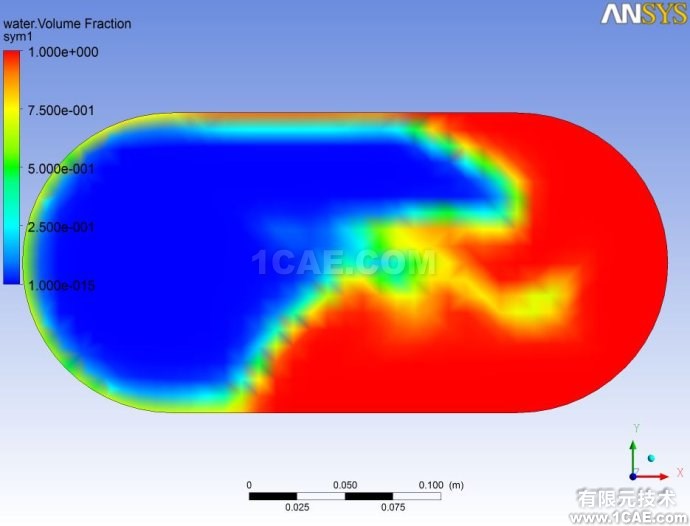

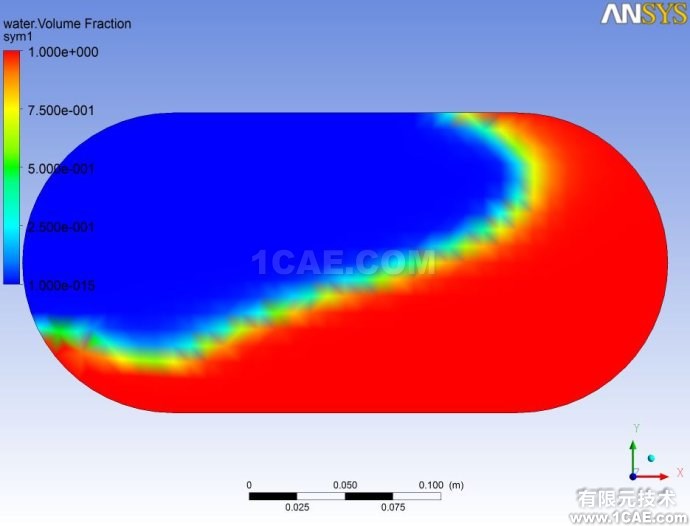

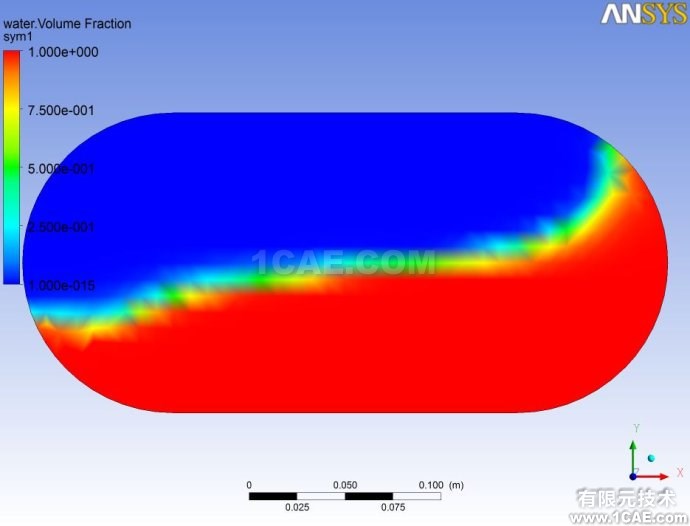

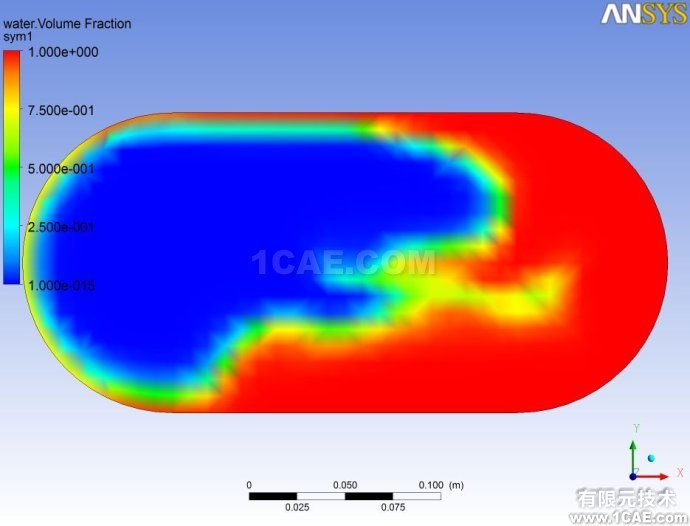

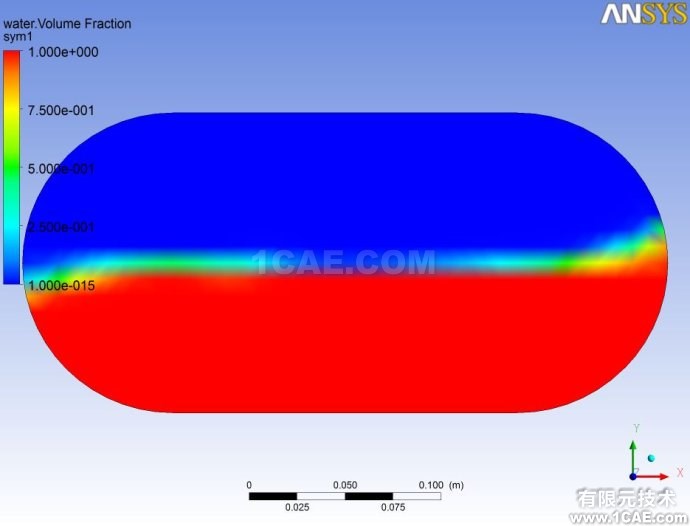

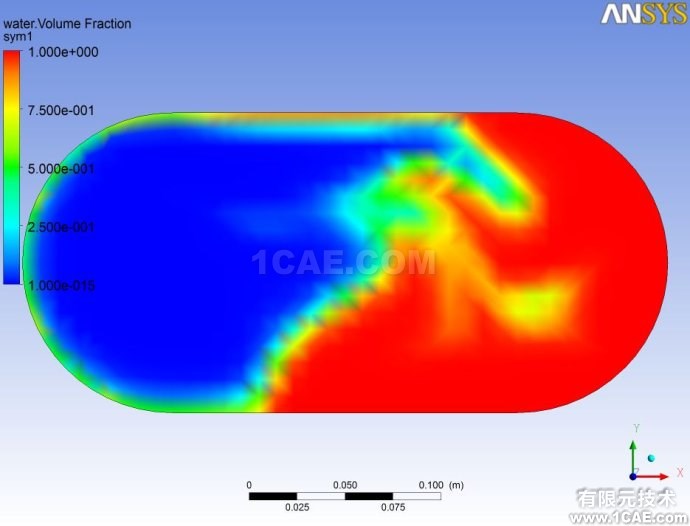

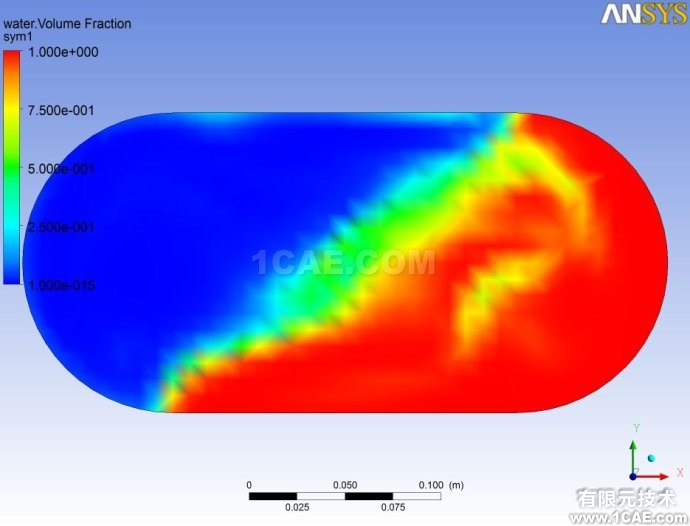

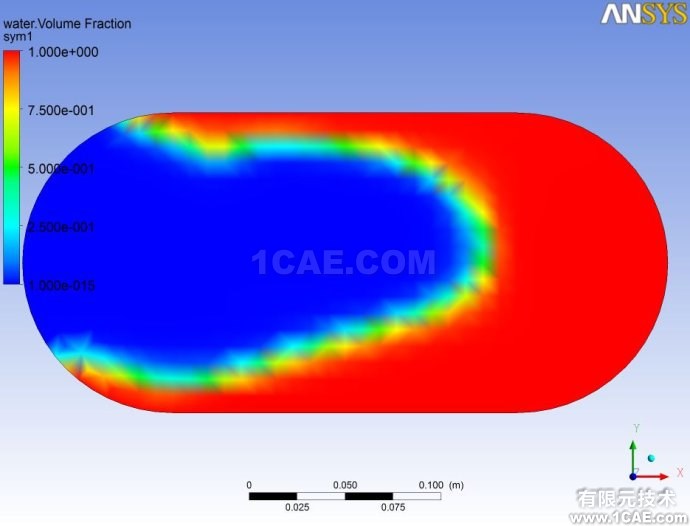

計算結果:
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/0e/0e112994b155c15963ba6cdfcb6fa55cr.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/f8/f82a2b0f2762e8399b7c4e5ce2e10cf0r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/c0/c0ca5310114c66158db46213ace72f32r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/83/836742675140fcd90740d8b63bd4b349r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/d8/d874e1af2c7293006c5e152149872e7ar.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/90/90e2f2789cecbaff56b47d3126a38074r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/f6/f6bf03407e74df5a6e18a13c45531a74r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/0a/0af129ac88aba86746ef797f54313a28r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/45/4504d4cd1ccd7632e30aa259cb75cf99r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/ea/ea90208bbc75cd708b4ba44907ac9414r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/81/8116f0c92dded6faf16a103d4b694a14r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/ac/ac2231f3d77d020d882bfa131986e7f6r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/92/9294d6388979bc7d23635adf75eb723br.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/53/5352ba83eea7399bf42fa6655cfc8335r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/1c/1cfb1f0492cb477554a01c96ac851340r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/59/59a9a08f8a78cbd4f18db225b836781br.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/91/911deedc5ef973a32398634e54feed71r.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/f0/f04e457106d26dc1c458789ae4e9be6br.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/71/71578c555005b2d04d1efb1d498554car.jpg "[轉載]自由面問題")
![[轉載]自由面問題](http://www.tongobrigapersians.com/i/g/2f/2feb62477028e151890beb8d74cdb741r.jpg "[轉載]自由面問題")
