搜索Ansys Fluent 直接模擬模型（CAA）使用方法介紹
2016-10-26 by:CAE仿真在線 來源:互聯網
注意:直接模擬的CAA 方法必須限制觀測點在流場內部,CAA 是通過精確計算觀測點的壓力波動來預測噪聲的傳播、衍生等復雜物理現象,CAA 計算一般要求大渦或分離渦湍流模型,常規的雷諾平均的方法會導致壓力脈動計算不準確。由于Fluent 新增了SAS 高級瞬態湍流模型,因此為了避免大渦計算的困難,可以采用SAS 模型來實現CAA 方法。

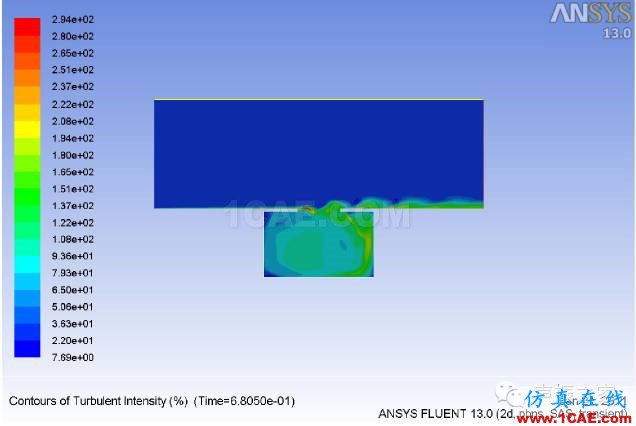

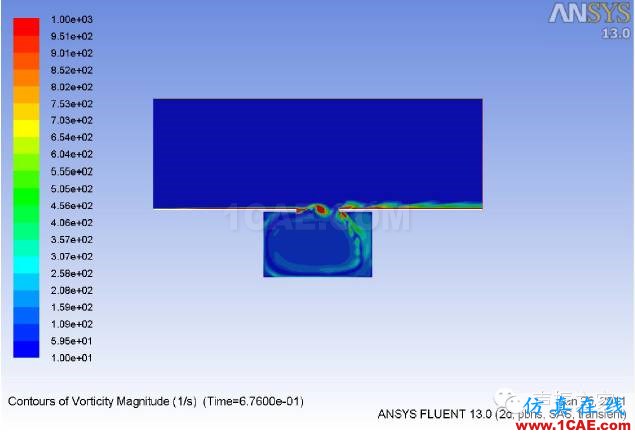

步驟 1:首先在Fluent 中求解高精度瞬態流場,求解瞬態流場前可以先算一個穩態流動的粗略結果作為瞬態計算的初場,瞬態流場要求計算足夠長的時間,在監控點的壓力呈周期波動時,也就是有渦的周期脫落現象發生時,在計算足夠多的脈動周期后就可以停止計算。

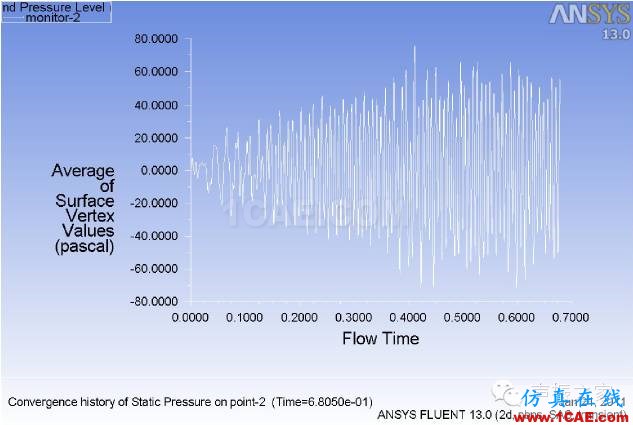

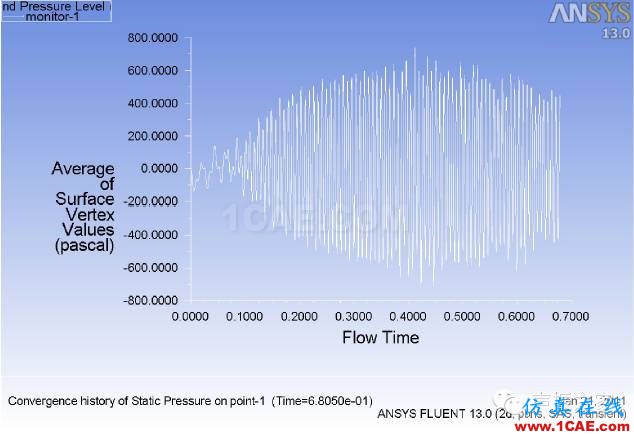

定義噪聲監測點:

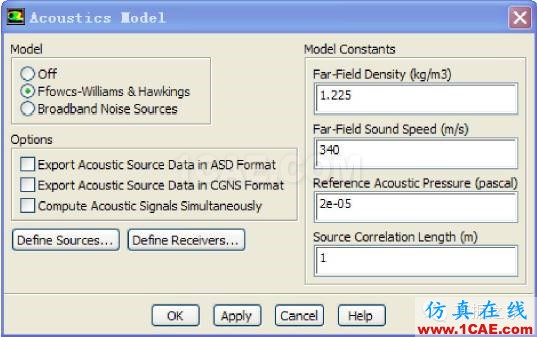

步驟2:激活噪聲模型,注意options 不選擇任何選項。

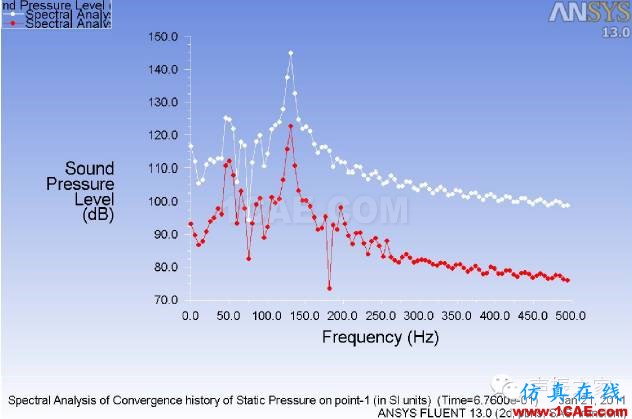

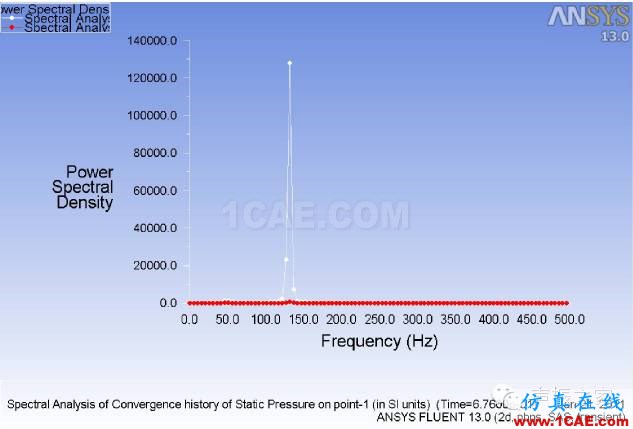

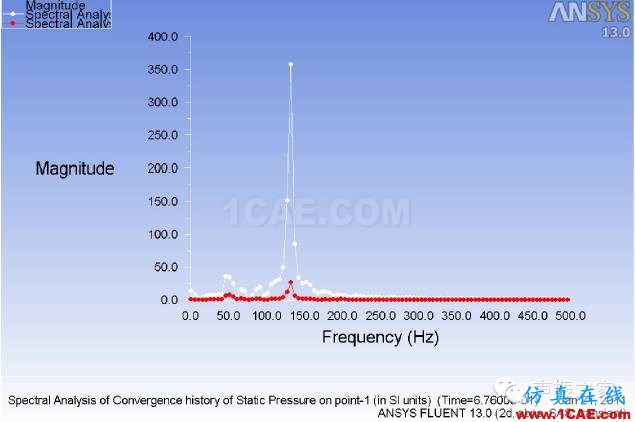

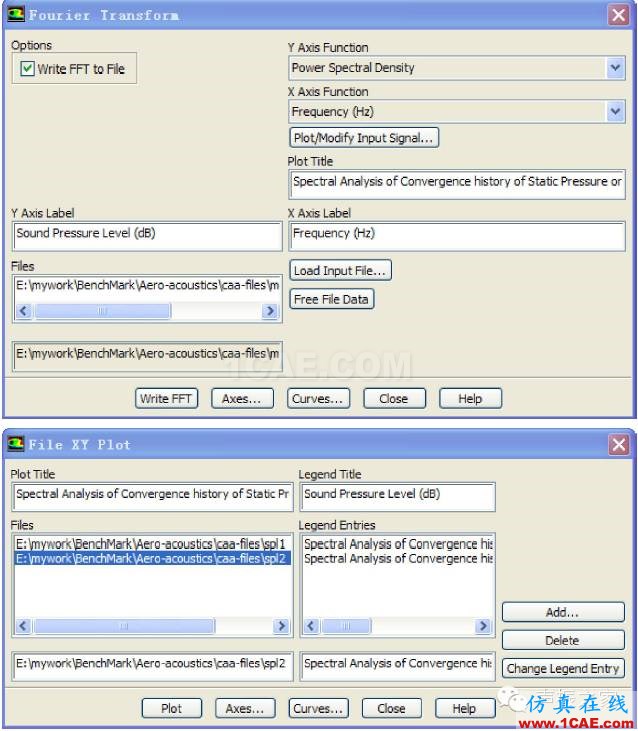

步驟3:后處理噪聲分析,在plot 選項選擇FFT 選項,具體處理辦法和前面一樣,可以輸出不同監測點的數據進行比較。
本文摘錄自網絡資源《ANSYS Fluent 氣動噪聲模型使用指南》
