搜索FLUENT14卡門渦街算例（注意事項）
2017-01-11 by:CAE仿真在線 來源:互聯網
對于有規則的,我們能觀測到的卡門渦街,雷諾數在60~5000范圍內,我們所做的算例中大多雷諾數在200左右。所以,如果計算結果不正確,先考慮雷諾數的大小是否在合適的區間內。
V是流體速度(m/s),d為當量直徑(m),v為運動粘度(m2/s)。
附:水的粘度
當量直徑:
其中,
為濕周,
也稱為水力半徑)
基于fluent14對卡門渦街進行仿真,顯示出主要的注意事項。

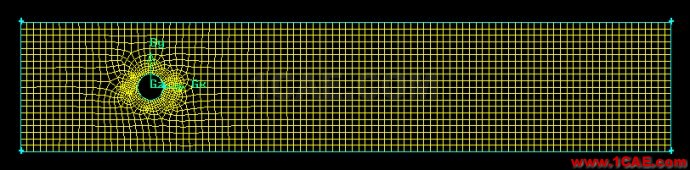

1.網格。

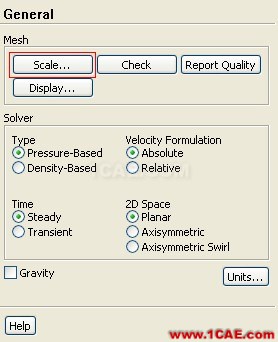

2.導入fluent中,對尺寸進行確認。

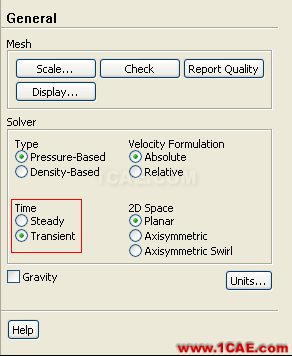

3.選擇瞬態求解器設置。

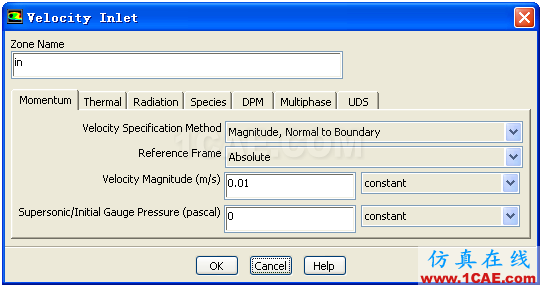

4.速度的設置。

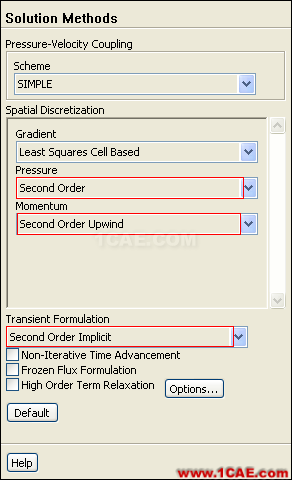

5.求解控制器設置。
由于卡門渦街是比較精確的,這里的設置就是要提高求解精度,看的更加清晰。下圖是沒有更改設置和更改設置的結果對比。

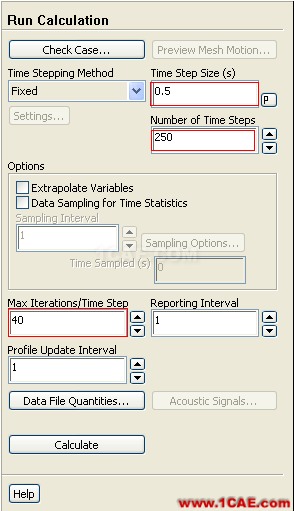

6.時間步的設置。
這里的設置相對比較隨意,但要符合瞬態計算的設置原則。
7.計算結果。
附:用Fluent模擬卡門渦街的失敗經驗
尾渦釋放頻率:Fk=St*V/D
其中St為斯特勞哈爾數,很多實驗表明,在Re=300-200000這一范圍內時,St數保持一常數,St=0.20;
但當Re=330000-350000,達到超臨界范圍,圓柱繞流尾渦完全紊亂,有規則的渦流脫落不再存在;
當Re>350000后,又會形成卡門渦街,這時的St數將為0.27。
參考:求助圓柱繞流關于渦脫周期和總的計算時間設置的問題
