齒輪泵棱柱網格動網格
采用拉伸的方式生成三維齒輪泵網格模型,導入fluent中進行動網格設定,本次案例沒有進行計算分析,僅對動網格過程進行說明。

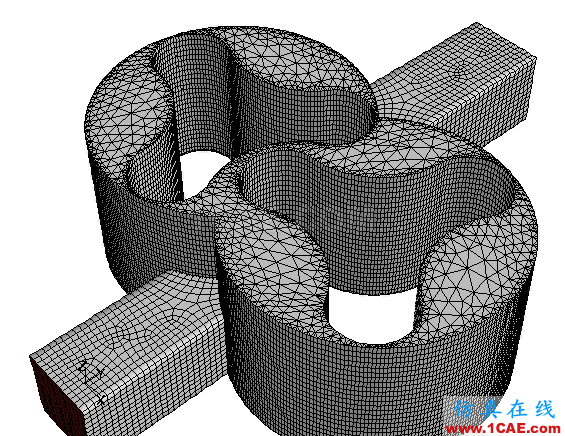

1、采用2.5D的方式進行表面重構。齒輪泵上下表面為三角形單元,沿齒輪泵表面法相方向為拉升的棱柱單元。

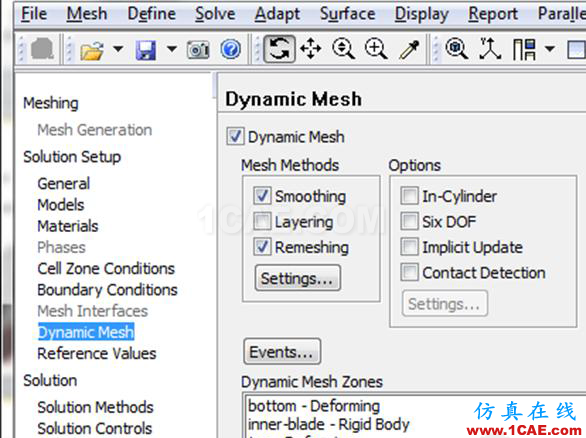

2、采用smooth remesh的方式進行動網格設定。
設定smoothing參數,采用默認方式;
設定remesh的整體參數,采用default值,將remesh intervel改為3;
注意的是,對于齒輪泵2.5D的重構方式,僅對齒輪泵上表面或者下表面進行重構,另外一個面為smooth的方式。
3、設定動網格區域。
齒輪,剛體運動,采用udf定義運動形式;
外壁面,固定區域,可以不指定;
上下表面,變形區域,指定表面網格參數;

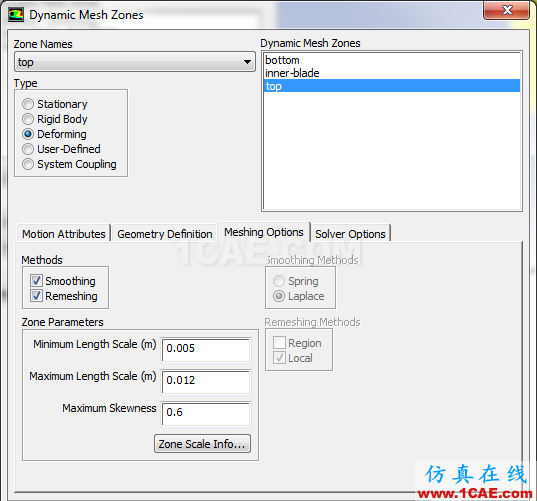

上表面:smoothing remeshing的方式,指定變形位置及表面網格參數

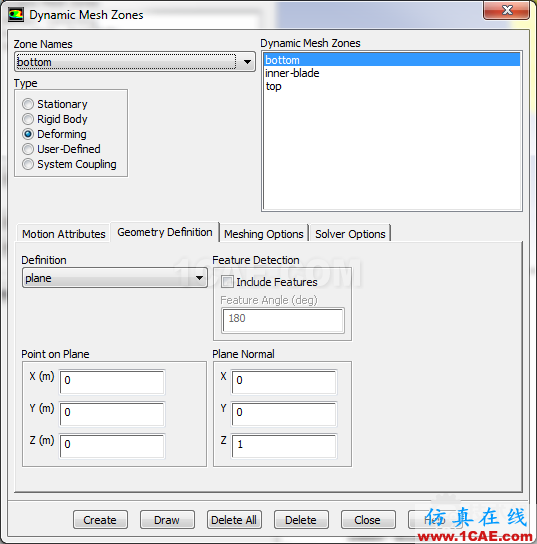

下表面:僅考慮smoothing的運動方式
