1、整體界面
自12.0版本之后,FLUENT采用了樹形菜單的處理流程操作方式。在啟動界面上點擊OK按鈕后即進入FLUENT圖形界面窗口。如下圖所示。按照其不同的功能將其分為6個區域。
- 區域1:菜單欄。包括軟件操作的所有菜單。
- 區域2:工具欄。包括軟件常用操作功能,如文件操作、視圖操作等功能。
- 區域3:模型操作樹。按照CFD仿真操作流程安排的樹形菜單,在后續將會詳細描述。
- 區域4:參數設置面板。在描述模型操作樹時詳細描述。
- 區域5:圖形顯示區。主要顯示前處理網格模型及后處理數據圖形等。
- 區域6:TUI窗口。可以進行TUI命令操作及軟件信息顯示。
2、菜單欄
FLUENT的菜單如下圖所示。
主要包括的菜單:
- File:文件操作菜單。包括文件的讀入、寫出、導入、輸出等功能,同時包含圖形窗口的圖片輸出功能。
- Mesh:包括網格檢查、網格分割等網格基本操作功能。
- Define:定義物理模型及邊界條件信息。
- Solve:定義求解控制參數及監控參數等。
- Adapt:主要是為網格自適應準備的菜單,也常常用于Patch操作。
- Surface:定義面,常用于后處理操作。
- Display:后處理操作及設置。
- Report:后處理數據輸出。
- Parallel:并行計算設置。
- View:視圖設置。
- Help:幫助菜單。
3、工具欄
工具欄按鈕如下圖所示。
各按鈕從左至右依次為:
- 文件打開按鈕。包含File菜單中的部分內容。
- 文件保存按鈕。
- 輸出圖像按鈕。通過此按鈕可以輸出圖形窗口中的圖形。
- 幫助文檔按鈕。
- 旋轉視圖按鈕。
- 平移視圖按鈕。
- 放大視圖按鈕。
- 區域放大按鈕。
- Probe按鈕,獲取鼠標點擊位置的信息。
- Fit view按鈕,窗口適應按鈕。
- Set view按鈕,設置視圖顯示。
- 排列窗口按鈕。
- 圖形窗口分欄按鈕。
4、樹形菜單

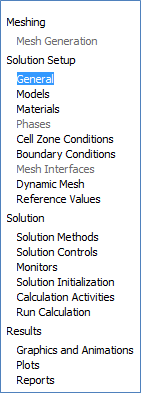

樹形菜單如下圖所示。包括四個主要部分內容:Meshing、Solution Setup、Solution、Results,分別對應CFD操作流程。
各節點功能:
- Mesh Generation:生成網格。只有在啟動界面中選擇了Meshing Mode才能激活此選項。
- General:通用參數設置。
- Models:設置物理模型
- Materials:設置材料屬性
- Phases:設置相。當選擇了多相流模型后,此節點被激活
- Cell Zone Conditions:設置流體域屬性,包括設置流體域材料、流體域運動方式、源項等
- Boundary Conditions:設置邊界條件
- Mesh Interface:設置網格交界面
- Dynamic Mesh:設置動網格參數
- Reference Values:設置參考值。在一些后處理時需要用到。
- Solution Methods:設置求解算法
- Solution Controls:設置求解控制參數,如亞松弛因子等
- Monitors:設置監控參數
- Solution Initialization:求解初始化
- Calculation Activities:設置計算過程中自動保存、執行腳本、保存動畫等功能
- Run Calculation:求解計算
- Graphics and Animations:顯示后處理云圖及動畫等
- Plots:輸出曲線、圖表等
- Reports:輸出計算結果數據等
