Fluent動網格【10】：區域運動案例

2017-04-23 by:CAE仿真在線來源:互聯網

本案例主要描述如何在Fluent中處理包含了公轉和自轉的復合運動。涉及到的內容包括:

案例描述

案例幾何如圖所示。

其中紅色區域為靜止區域,綠色區域繞圓心以角速度1 rad/s旋轉,藍色區域隨綠色區域繞圓心旋轉的同時,自身還保持 -2 rad/s的速度轉動。

建模及網格

本案例采用2D幾何模型,采用DM進行模型創建,應用布爾運算創建多個計算區域。

采用三角形網格劃分,需要注意的是在創建網格過程中,給兩對interface進行邊界命名。網格劃分工作在Mesh模塊中進行。

詳細建模過程可觀看后方視頻。

UDF

本案例區域運動采用滑移網格解決。其中藍色區域相對于綠色區域的運動采用相對運動,而藍色區域自轉運動采用UDF宏DEFINE_ZONE_MOTION進行指定。

此UDF可以采用解釋或編譯的方式加載。

宏文件內容如圖所示。關于宏的解釋參閱后方視頻。

區域運動指定

注意:在設置區域為Mesh Motion之前,設置計算類型為瞬態Transient。

紅色區域為靜止區域,保持默認即可。

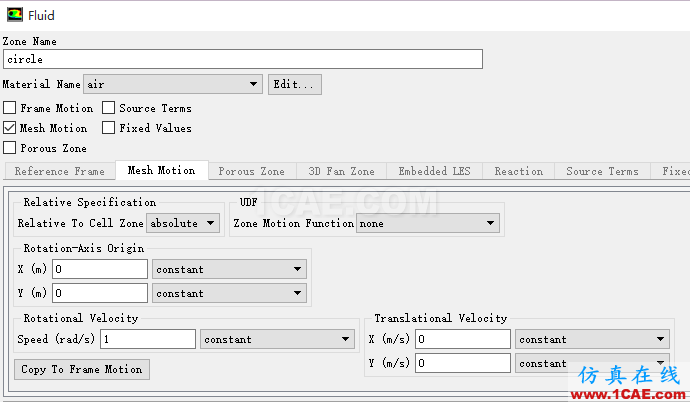

指定綠色區域角速度為1 rad/s。如圖所示。

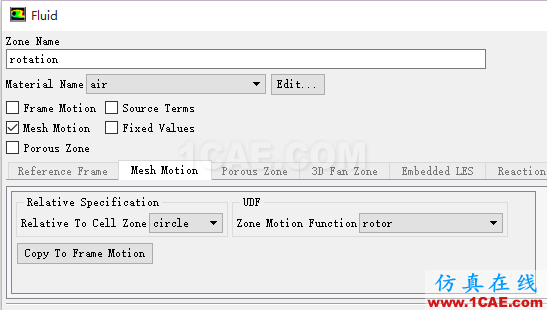

指定藍色區域相對綠色區域運動,并利用UDF指定其運動。

視頻操作
