搜索HFSS案例實時調諧（Tuning）仿真Circuit+HFSS
2021-12-16 by:CAE仿真在線 來源:互聯網
摘要在電路或電磁場仿真設計優化過程中,我們希望對模型參數變量進行微調,以查看設計結果是如何受到影響的。實時調諧(Tuning)仿真可幫助我們在調參的同時,實時查看仿真結果變化。這在我們進行仿真優化設計最優解,以及快速考察預判各類加工誤差對標稱值的影響時,是有意義的。
在Circuit電路仿真中實現實時調諧(Tuning)仿真
Circuit中平行耦合微帶線濾波器模型的建立與仿真

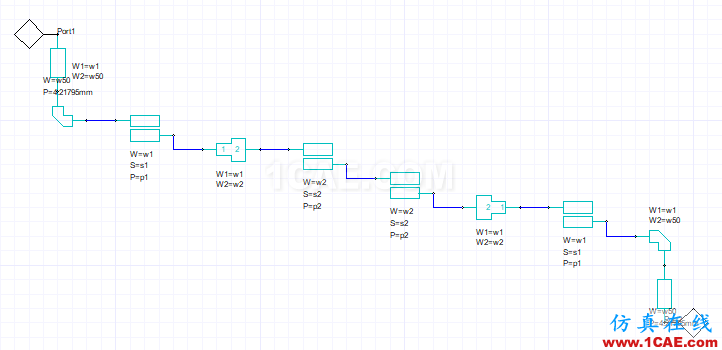

■ 打開ANSYS Electronics Desktop,建立Circuit project,根據實際應用場景中的單板層疊、板材、平行耦合微帶線濾波器理論參數進行建模,并設置好模型各組件的參數特性;
■ 在Circuit中設置好模型端口及仿真設置,即可進行該平行耦合微帶線濾波器仿真分析;

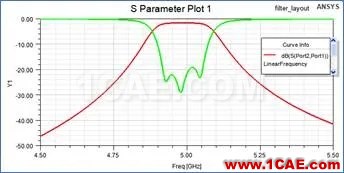

■ 仿真完成后可得到該微帶線濾波器的S參數結果,根據結果可對微帶線濾波器模型進行參數優化仿真,從而獲得該微帶線濾波器的最優性能。
Circuit中平行耦合微帶線濾波器實時調諧(Tuning)仿真

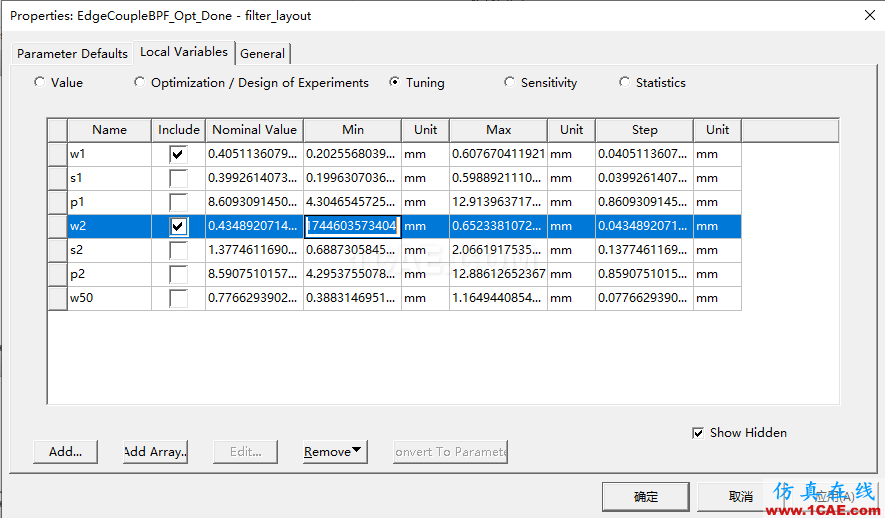

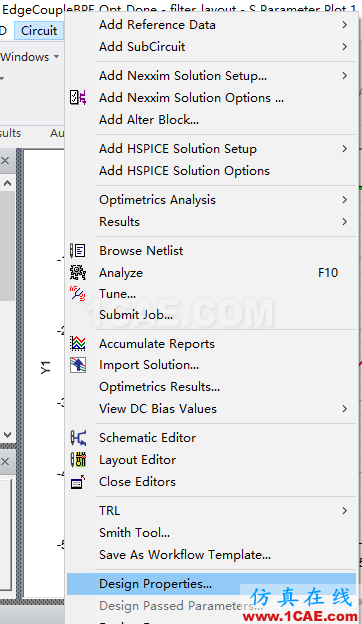

■ 在Circuit菜單下點擊Design Properties,選擇Local Variables標簽頁,并選中Tuning項。這時,可選擇我們希望Tuning的參數對象,并可手動設置該參數調整范圍的Min、Max、Step值;

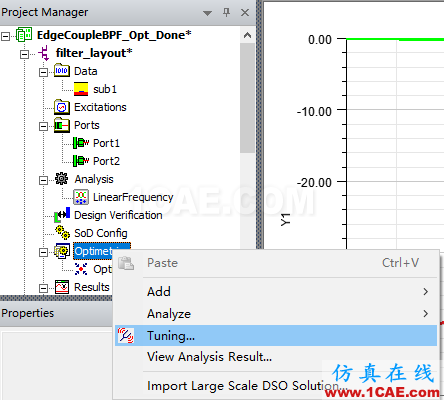

■ 在左側Project Manager欄中,右鍵點擊Optimetrics,并在彈出的菜單中選擇Tuning;

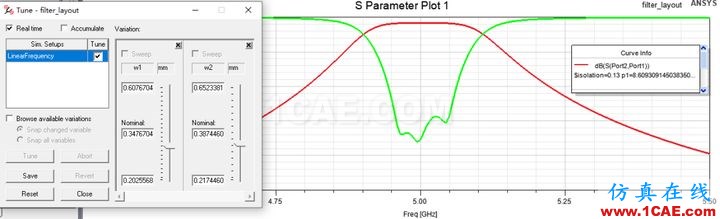

■ 在彈出的菜單中,去掉Browse available variations的勾選,右側我們選擇用來Tuning的參數滑動條可用,我們可以拖動滑動條改變該參數值,仿真結果圖會隨著參數的改變而改變,從而實現實時調諧參數并實時查看仿真結果變化的目的,點擊Save按鈕可以保存新的參數值。
在HFSS電磁場仿真中實現實時調諧(Tuning)仿真
HFSS中平行耦合微帶線濾波器模型的建立與仿真

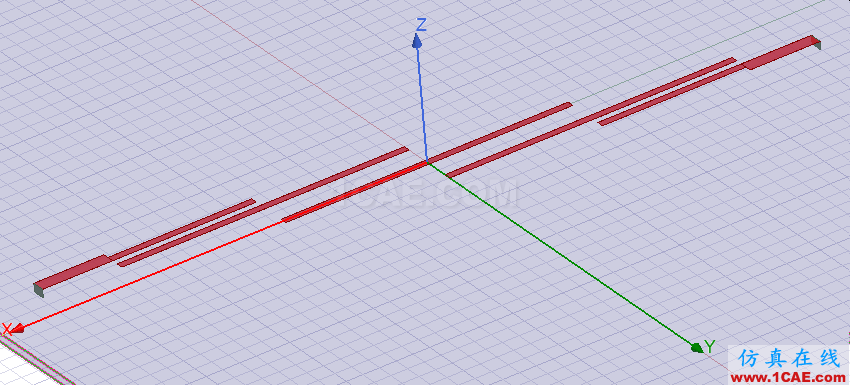

■ 打開ANSYS Electronics Desktop,建立HFSS project,根據實際應用場景中的單板層疊、板材、平行耦合微帶線濾波器理論參數進行建模,并設置好模型各組件的參數特性;
■ 在HFSS中設置好模型端口及仿真設置,即可進行該平行耦合微帶線濾波器仿真分析;
■ 仿真完成后可得到該微帶線濾波器的S參數結果,根據結果可對微帶線濾波器模型進行參數優化仿真,從而獲得該微帶線濾波器的最優性能。
HFSS中平行耦合微帶線濾波器實時調諧(Tuning)仿真

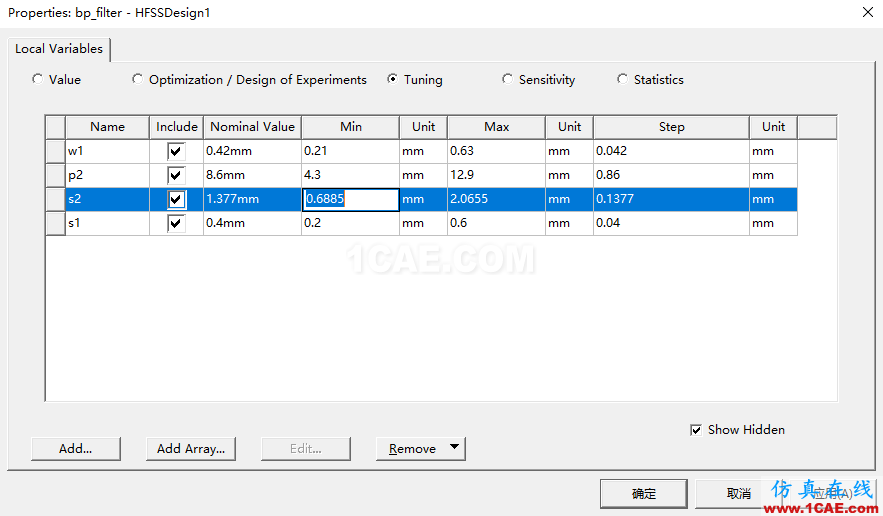

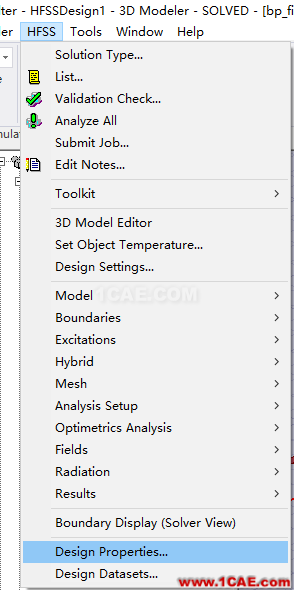

■ 在HFSS菜單下點擊Design Properties,在Local Variables標簽頁,選中Tuning項。這時,可選擇我們希望Tuning的參數對象,并可手動設置該參數調整范圍的Min、Max、Step值;

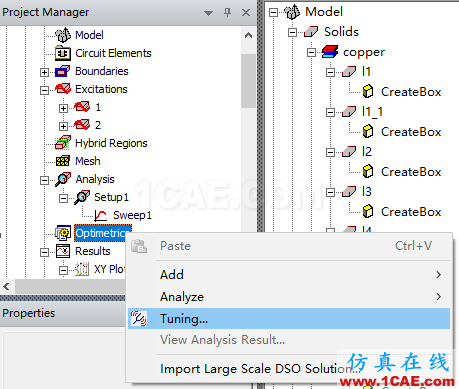

■ 在左側Project Manager欄中,右鍵點擊Optimetrics,并在彈出的菜單中選擇Tuning;

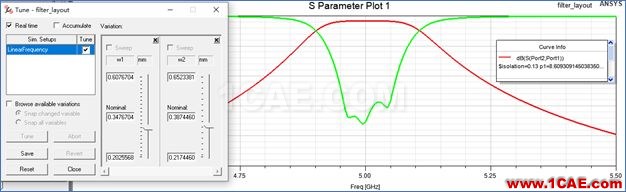

■ 在彈出的菜單中,去掉Browse available variations的勾選,右側我們選擇用來Tuning的參數滑動條可用,我們可以拖動滑動條改變該參數值,仿真結果圖會隨著參數的改變而改變,從而實現實時調諧參數并實時查看仿真結果變化的目的,點擊Save按鈕可以保存新的參數值。
結論
使用仿真手段進行優化設計已成為現代產品研發的常態,Ansys電子設計仿真平臺的實時調諧仿真功能能夠協助我們快速進行仿真優化設計最優解,并能快速考察
