1.問題描述

 在進行熱力耦合分析時,目前workbench只能提供間接耦合方式,而另外兩種分析方式:1)直接在節點上施加溫度載荷,2)利用直接耦合,都需要查如相應的命令流,且不能在workbench中直接對節點進行操作,因而如果要對節點進行操作,需要在workbench中定義相應named selection,此時,再次施加時,便可以等同于在節點上進行操作。

 但想注意,在分析,本次對比的是一個簡單的長方體塊,利用steady-state thermal(穩態熱模塊)求解得到溫度場之后,再利用static structural進行結構殘余熱應力的分析。進行分析,在workbench中可以直接進行相應的求解結果的傳遞。

2.本文主要內容

 (1)利用workbench進行間接穩態熱應力分析

 (2)利用workbench進行間接瞬態熱應力分析

3.Workbench操作過程

(1)流程圖關聯

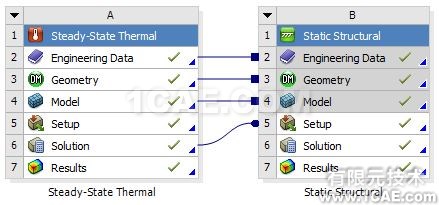

                                                          圖1 間接熱力耦合流程圖

 其實現方式為:點擊左側toobox—static structural并拖動到A6項目一欄即可,當然也可以通過另一種方法,點擊Custom Systems中的 Thermal-Stress,需注意的是,間接耦合分析所得到的,基本上都是與穩態有關的,而瞬態分析過程仍需要通過直接耦合得到。

(2)穩態熱求解

 穩態熱求解和傳統的穩態熱求解,并無差別,此處不再做贅述!

(3)熱應力求解

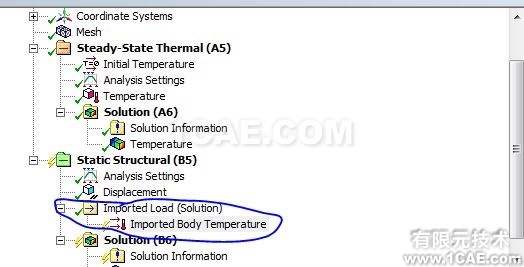

圖2 打開項目B6后所示

 右鍵點擊圖2中的Imported Load后,出現如圖三所示的界面,選擇body Temperature作為加載項,之后選擇所需要加載的實體溫度結果并進行求解即可!

                                                                  圖3 可導入的載荷
