搜索ANSYS對衡粱機架的直接優化分析
2016-10-22 by:CAE仿真在線 來源:互聯網
市場需求:如下圖的一個機架,材料為Q235。腳上固定,橫梁受1000N的力。
優化目標:要求橫梁的變形小于0.5mm,用的材料最少。
1

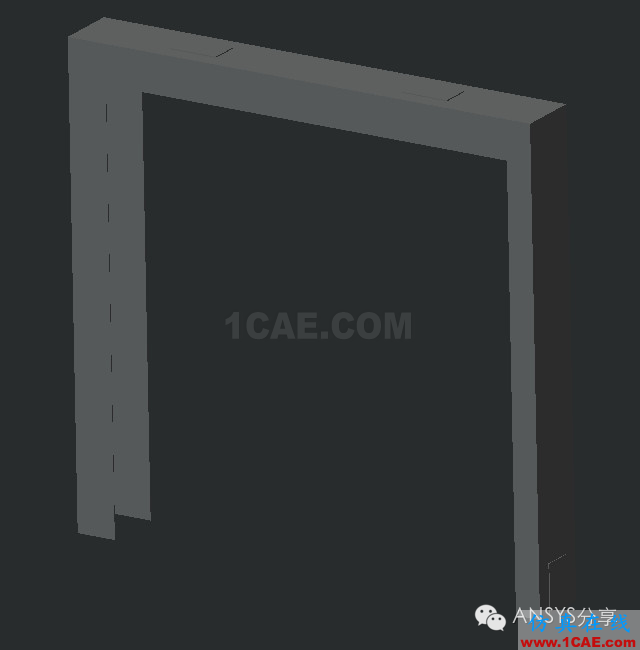

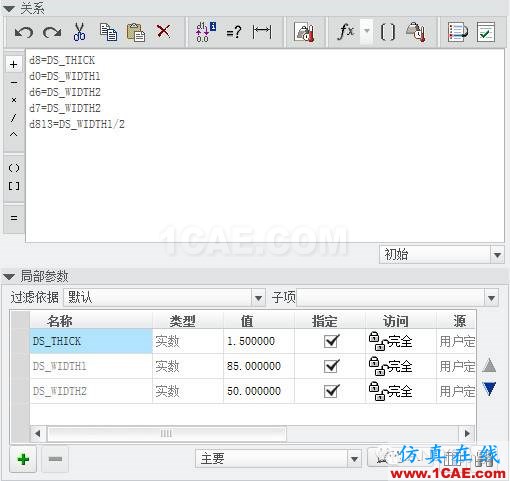

在pro/e中建模,同時設計參數 厚度:DS_THICK,橫梁的寬度:DS_WIDTH1,槽的寬度:DS_WIDTH2。
· pro/e傳入Workbench的參數前綴要加“DS_"。
2
在工具的ANSYS14.5中啟動ANSYS Workbench,
在workbench中雙擊Geometry啟動DM。
點擊Generate生產3D模型。

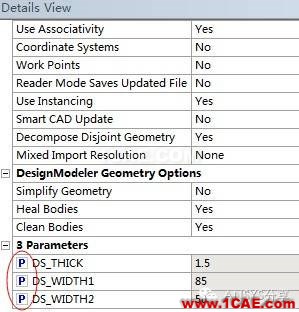

在Details View 中將3個pro/e中傳來參數點擊打上P。
關閉DM。

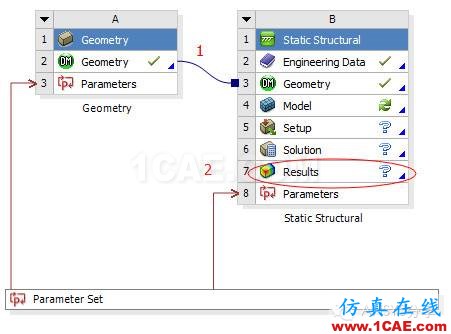

調入Static Structural模塊。
先將幾何模型關聯,再雙擊Results進入Mechanical。

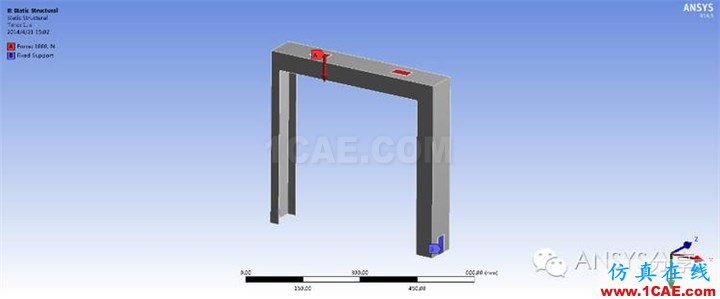

如圖設置受力及Fixed Support。
加入分析Total Deformation及Equivalent Stress
點擊Solve求解。
3

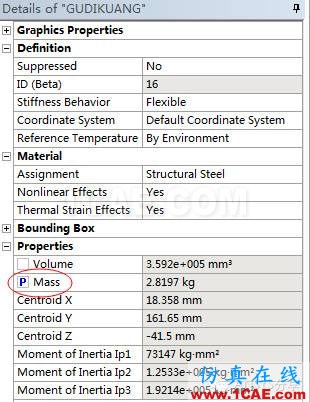

點擊模型樹中的零件名稱。在Properties中,點擊Mass前面的方框,調入重量參數。
4
點擊Total Deformation,在Results中,點擊Maximum前面的方框,調入變形尺寸參數。
5

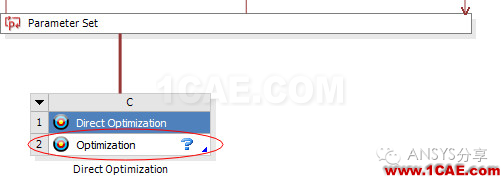

返回工作區,在Design Exploration 拖動 Direct Optimization進入分析。
雙擊 Optimization 進入設置。

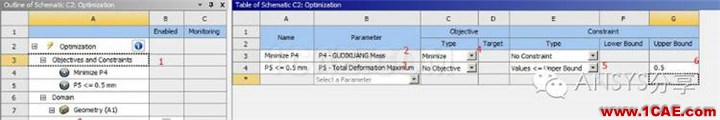

1. 點擊Obectives and Constraints 進行目標設置。
2. 選擇 P4-GUDIKUANG Mass(kg)加入目標。
3. 選擇 P5-Total Deformation Maximum(mm)加入目標。
4. 對于 P4-GUDIKUANG Mass(kg)的目標類型選擇最小值。
5. 對于P5-Total Deformation Maximum(mm)的目標限制選擇小于上限。
6. 錄入值0.5。
6

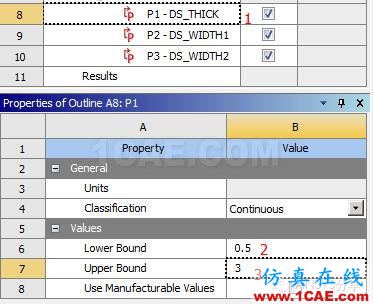

在輸入參數欄中,點擊P1 - DS_THICK。在下限輸入0.5,上限輸入3。
在P2-DS_WIDTH1。在下限輸入50,上限輸入100。
在P3-DS_WIDTH2。在下限輸入20,上限輸入60。
點擊Optimization進入選擇方法。
用默認的Screening方法。
按Update開始計算,時間比較久,要耐心等。
· 計算過程中不要關閉pro/e。

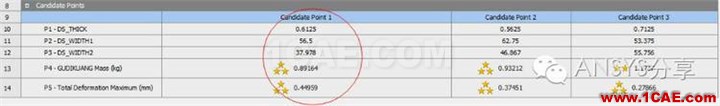

計算結束后得到以下的結果。
7
星星越多說明結果越好

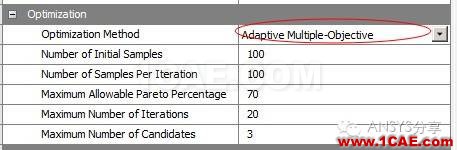

嘗試換一種方法 Adaptive Multiple-Objective

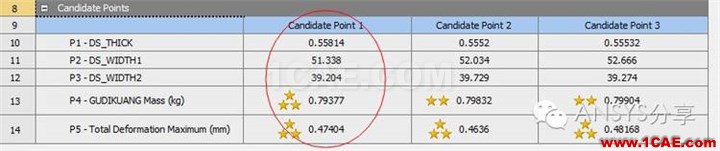

計算結束后得到以下的結果。

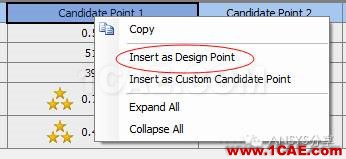

選擇最佳結果點擊右鍵,點擊 Insert as Design Point
點擊Return to Project 返回
點擊Parameter Set

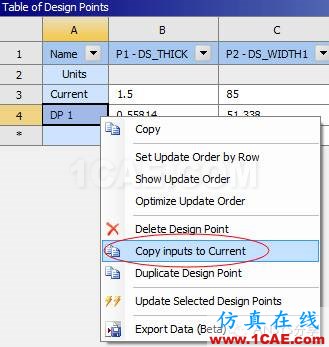

在 DP1 中 右鍵點擊 Copy inputs to Current
8
點擊Return to Project 返回
點擊 Update Project
再雙擊Results進入Mechanical,可以查看最佳解的結果。
