ANSYS計算模型如何導入Abaqus

2016-10-29  by:CAE仿真在線  來源:互聯網

飛機機翼前5階自振模態

當對結構進行計算分析時,通常采用不同的計算軟件或不同的計算方法來分析,以確保計算結果是正確的。Abaqus作為著名的有限元通用軟件被廣大用戶使用。現以一個簡單的例子介紹如何從ANSYS的計算模型轉換到ABAQUS中計算,這里的計算模型是指有限元模型,不包含幾何模型。

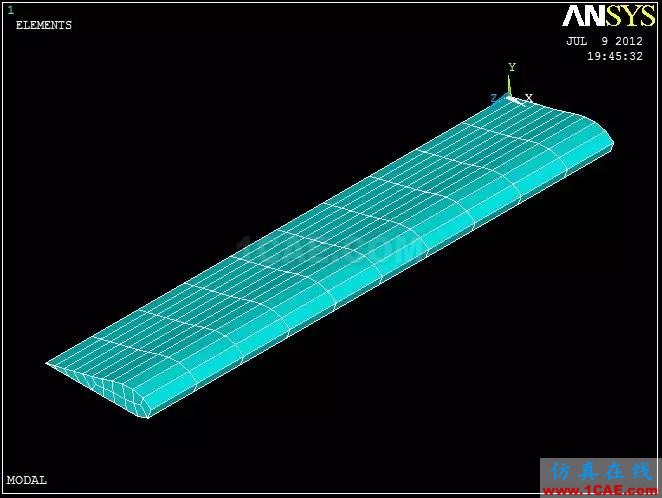

上圖所示為ANSYS計算飛機機翼前5階自振模態的有限元模型,為了將其轉換為Abaqus模型文件,可以在命令行執行如下命令:

CDWRITE,ALL,FILENAME,CDB

其GUI操作方式如下圖

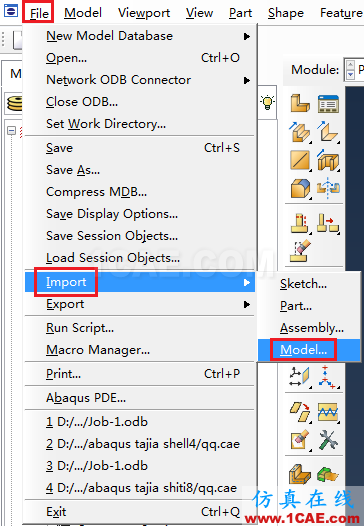

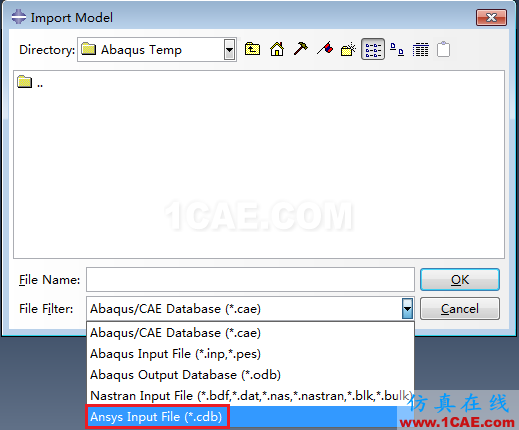

以上方式將其轉換成Abaqus可導入的CDB模型文件,且材料命令相關信息均無改變,導入方式如下:

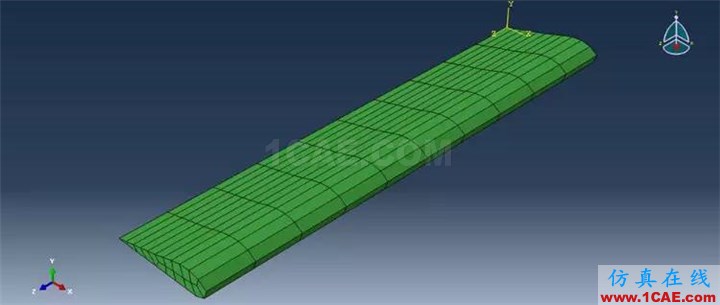

導入后如下圖所示,提交即可計算

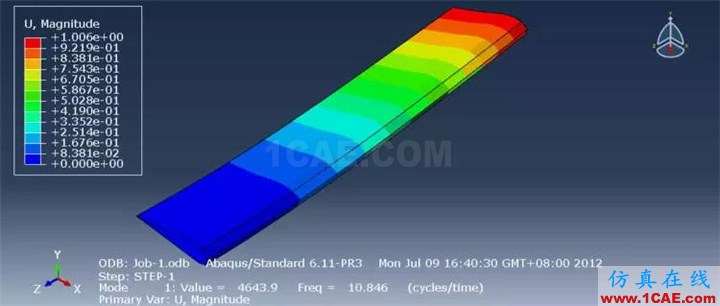

 第一階模態:
