在工程設計與分析中,需要將建好的三維模型導入到分析軟件中進行受力分析、震動分析、疲勞分析、流體分析,,,,等,由于建模軟件與分析軟件的CAD接口問題,導致模型在導入分析軟件中,很容易出錯、或者導不進等問題。針對此問題:筆者介紹一種非常簡單的方法。

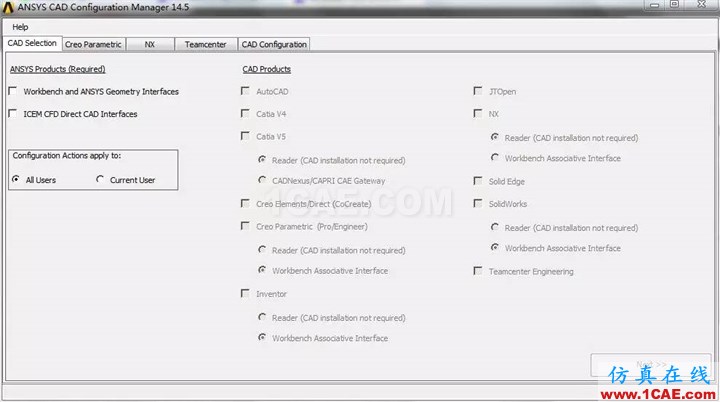

1.首先,在開始菜單中,找到ANSYS軟件的安裝信息,打開“CAD configuration Manager”,如圖所示
2.打開“ANSYS CAD Configuration Manager”對話框,如圖所示
3.

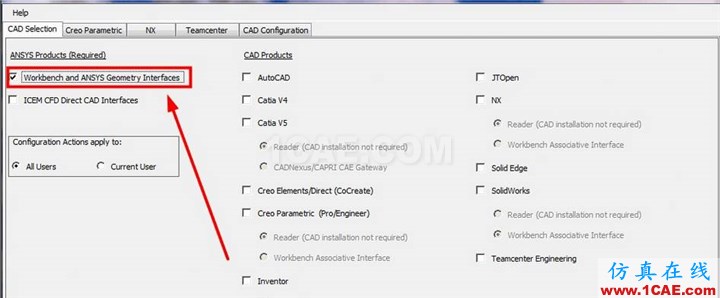

勾選“Workbench and ANSYS Geometry Interface”選項,右側的選項被激活,如圖所示
4.

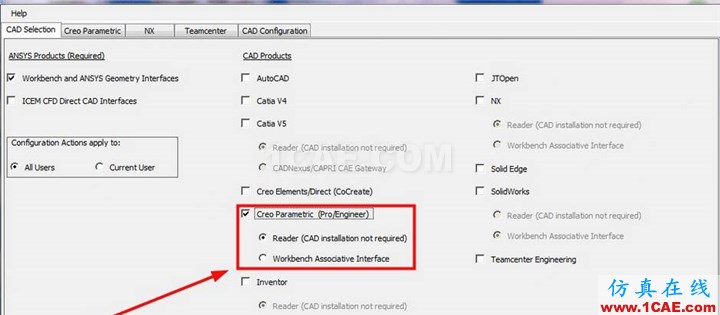

勾選“Creo Parametric(Pro/Engineer)”選項,
5.再點擊“Next”,如圖所示

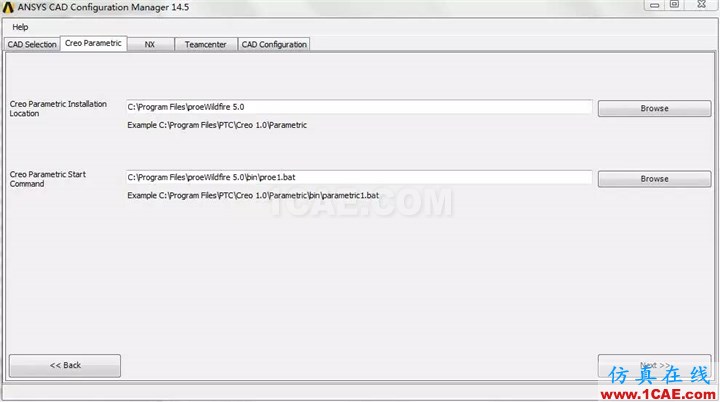

6.再點擊next,如圖所示

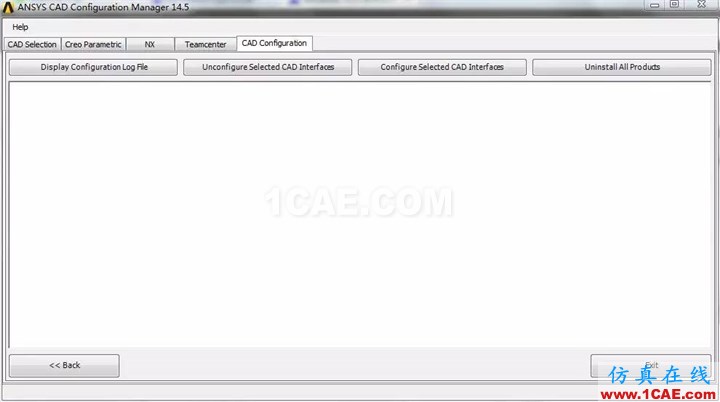

7.點擊“Configure Selected CAD Interfaces”選項,如圖所示

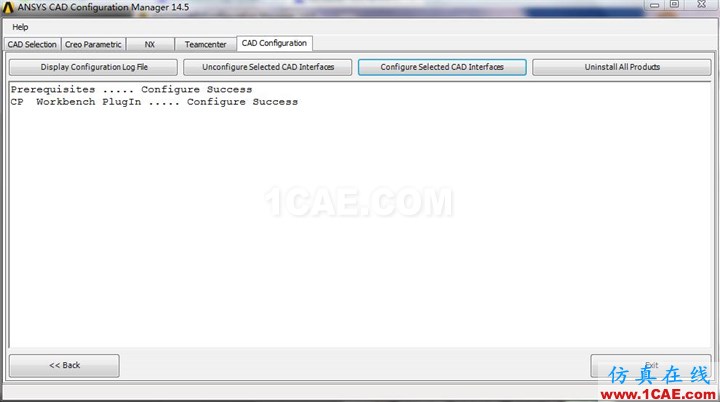

出現“Prerequisites .....Configure Success”
CP Workbench Reader.....Configure Success”,表明設置成功,否則不成功,然后點擊“Exit”。
到這里,Pro/E與Workbench無縫連接就設置成功了,可以直接將Pro/E模型導入workbench中了。
