你知道怎么在WORKBENCH中對節點施加邊界條件嗎？

2016-10-22  by:CAE仿真在線  來源:互聯網

前些天,有朋友問我,能否在ANSYS WORKBENCH中對節點施加邊界條件?

我們知道,在經典界面中,既可以對幾何元素如關鍵點,線,面,體施加邊界條件,也可以對有限元元素如節點,單元施加邊界條件。那么在ANSYS WORKBENCH中呢?

答案是:可以。

要做到這一點,只需要兩個關鍵步驟。

(1)選擇節點,創建命名選擇。

(2)施加DIRECT FE邊界條件。

為了說明上述問題,本篇文章列舉一個非常簡單的例子,以說明在ANSYS WORKBENCH中對節點施加邊界條件的方法。

例子如下:

對于一個立方體,在左邊端面的中間部分節點固定,而在頂部與前部交界線的中間部分節點上施加集中力。這個問題似乎并不具備實際意義,只是為了純粹的說明技術。

操作步驟如下:

(1)創建靜力學分析系統。

(2)創建立方體。

進入到design modeler中,創建一個立方體,尺寸隨意。

(3)劃分網格

進入到mechanical中,按照默認尺寸劃分網格。

(4)創建左側面部分節點的命名選擇。

選擇左側面的此部分節點。

然后定義為一個命名選擇,如下圖。

(5)創建上邊線部分節點的命名選擇。

選擇上邊線的這些節點

然后定義為一個命名選擇如下圖

(6)對左側面命名選擇施加位移邊界條件。

從環境工具欄中選擇DIRECT FE

中的nodal displacement

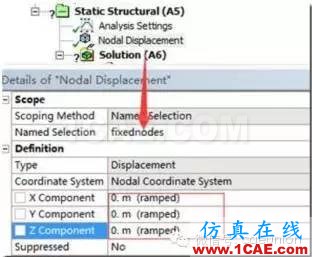

設置其細節視圖如下

則對前面選擇的左側面節點集中的節點,固定了其全部位移自由度。

(7)對上邊線部分節點施加集中力。

同樣從上述工具欄中選擇

其設置細節視圖如下:

則對于上邊線中的節點,施加了一個Y方向的力。

(8)求解并查看結果。

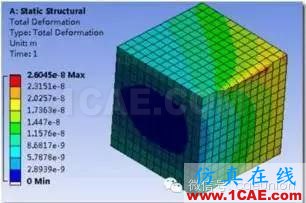

計算,然后查看位移結果。

應力結果。
