ANSYS經典界面對光盤轉子動力學分析

2016-12-16  by:CAE仿真在線  來源:互聯網

【問題描述】

我們經常通過光驅來讀取光盤數據。光盤是一個很薄的盤,當讀取數據時,它的轉速很高。本篇博文試圖對光盤的轉子動力學問題進行分析。

該光盤的結構如下,它的內圈被固定,而外圈自由。其轉速是120HZ.

已知:

幾何參數: 厚度:0.8mm;內徑:16.5mm,外徑:47.5mm

物理參數:彈性模量 7.e10MPa;泊松比:0.3;密度:2800kg/m3.

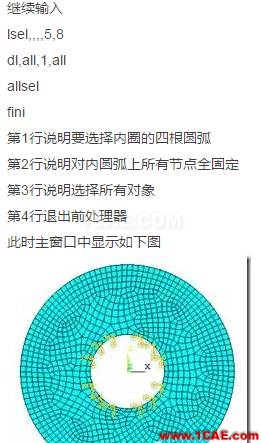

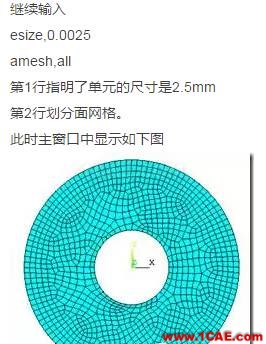

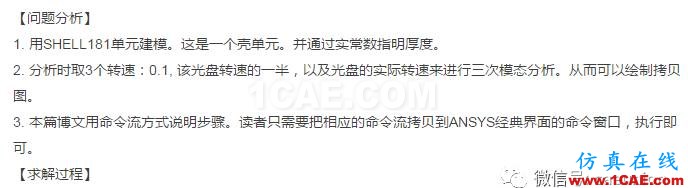

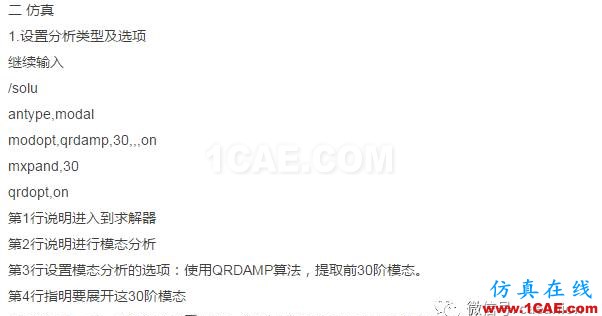

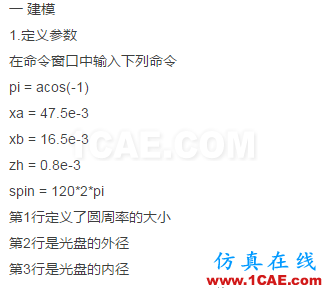

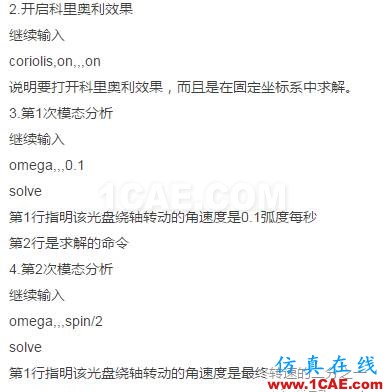

三 后處理

1. 輸出坎布爾圖

繼續輸入

/post1

/yrange,500,1500

plcamp

第1行說明進入到通用后處理器

第2行指明下面要畫的圖形的縱坐標的范圍是500-1500.

第3行指明請繪制坎貝爾圖

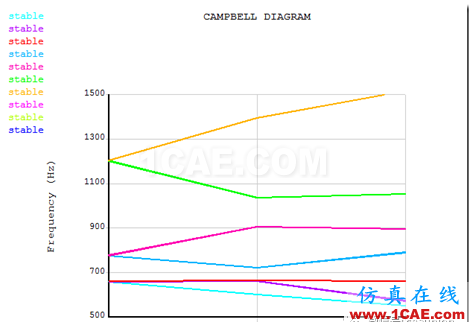

結果如下
