ANSYS workbench如何施加局部載荷(印記面功能)

在金典版本的ANSYS中,我們可以直接施加集中力在節點上,在某個局部范圍內上,但是在ANSYS workbench中就沒有那么方便了,比如一個體或者面上,無法實現局部力作用。

但是在workbench中有一個功能可以實現,imprint face(就是傳說中的印記功能),在前面DM編輯中創建,隨便創建你想要的局部效果,然后在mechanical中將力局部施加在你創建的印記面上。

例如:

(1)創建一個長方體

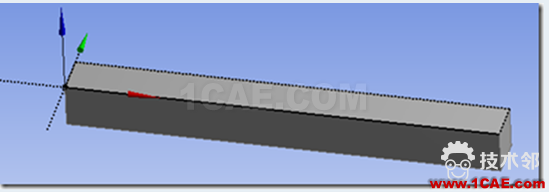

在DM,創建一個長方體。

(2)創建一個加力印記面。

現在準備在該長方體的上面某個地方,創建一個施加集中力的地方。

首先選擇該長方體的上表面創建一個平面。

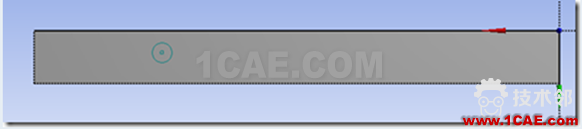

接著在該面(plane4)上創建一個圓形,這需要使用繪制草圖的方式。

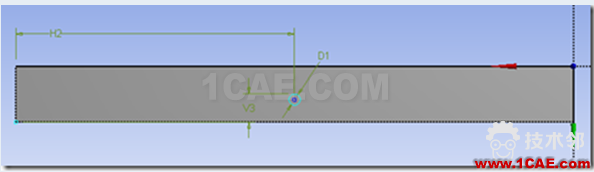

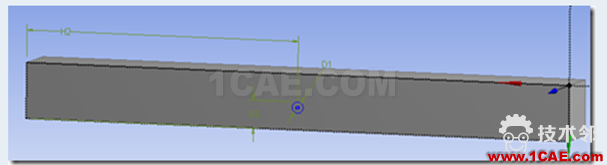

并使用尺寸約束對該圓形定位,并確定圓的半徑,如果是集中力,自然小一點為好。

其尺寸如下

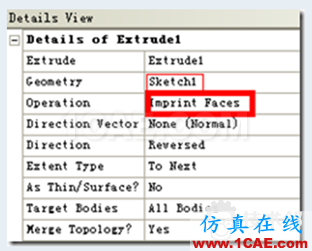

最后使用拉伸的方式拉伸該草圖,但是要注意在拉伸的細節視圖中所進行的設置。

此處,操作是imprint faces,就像蓋印章一樣,在這里蓋一個面而已。

結果如下

現在該表面生成了一個加力面,這就是前期*好的一個后期施加力的局部面。

(3)劃分網格。

自動生成劃分網格。

仔細觀察我們剛創建的加力面。

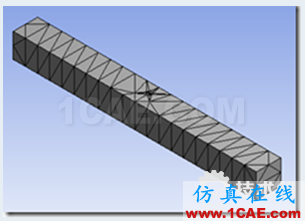

加入一個局部細分后,結果如下

這個網格并不理想。有更好的方式可以把網格劃分得很漂亮,但是,這不是我們的的重點,所以,自己在慢慢玩

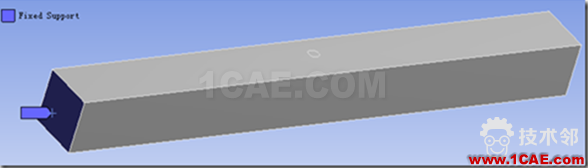

(4)施加固定邊界條件。

固定左端面

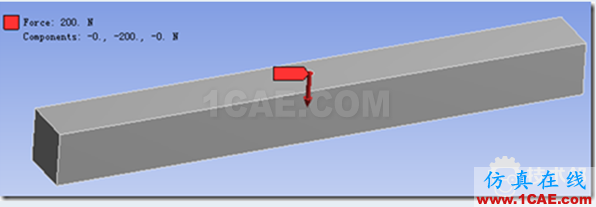

(5)在加力面上施加集中力。

(6)計算一下

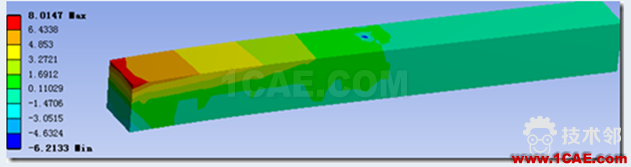

(7)看看效果

然而

對于空間實體而言,集中力很少只是施加在一個點上,比如金典ANSYS中施加集中力也不會只在一個節點上,比如一條線上的節點,或者多個節點,類似就是會有一個加力面的效果。使用加力面的方式來施加集中力,不僅合理,而且方便。
