搜索FEM之求解器(13)---利用C++開發振動求解器
2017-01-15 by:CAE仿真在線 來源:互聯網
結合以前的例子,本文介紹一下利用C++開發的 3D 振動(Vibration)求解器,主要有如下功能
1. 支持2階四面體 和 六面體單元
2.求解模型的固有頻率,特征值和特征向量
3. 支持 Abaqus *.inp 關鍵字文件
之所以選擇 Abaqus *.inp作為關鍵字文件,是因為可以方便的 使用 Abaqus,Calculix與Solver
做比較。這一點很重要,Abaqus Nastran
等通用FEA之所以成為很多行業的標準,就是因為積累了大量經過驗證的benchmark case。
使用與 Abaqus,Calculix benchmark的case 來介紹3D
動力學求解器:
1. FaModel中導入*.step模型
2. 劃分二階四面體網格
3. 不用設置邊界條件,求固有頻率
4. 設置材料,求解屬性(如圖1)
5. 導出為Abaqus *.inp格式文件
6. 分別用Nastran, Calculix, FasVib求解
圖1:

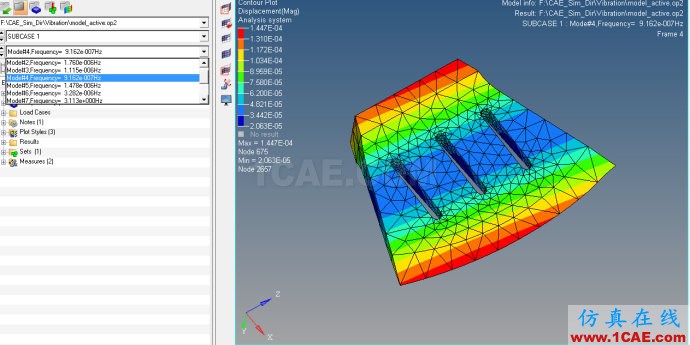

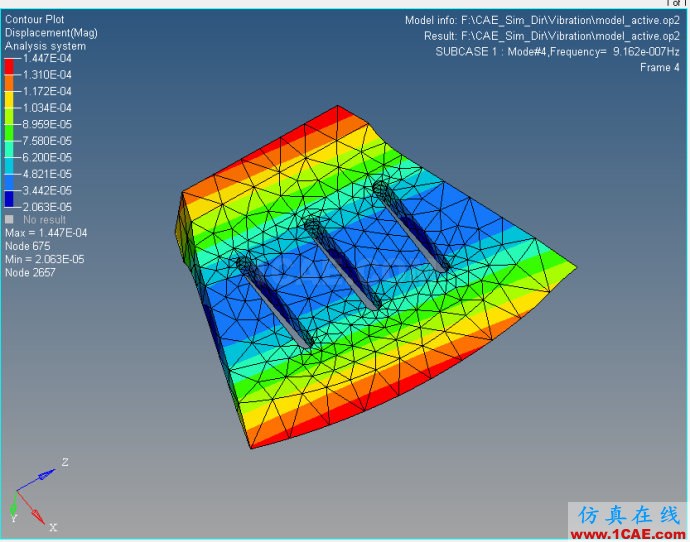

Nastran求解結果:

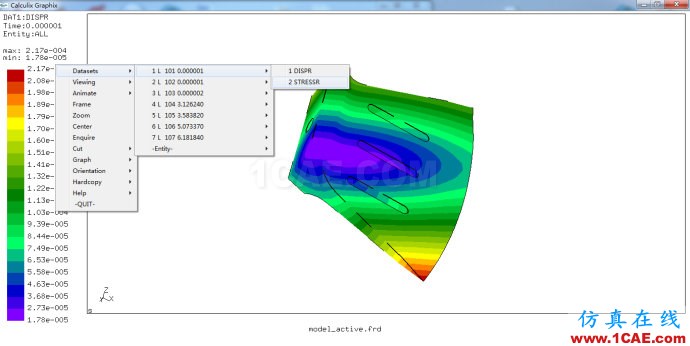

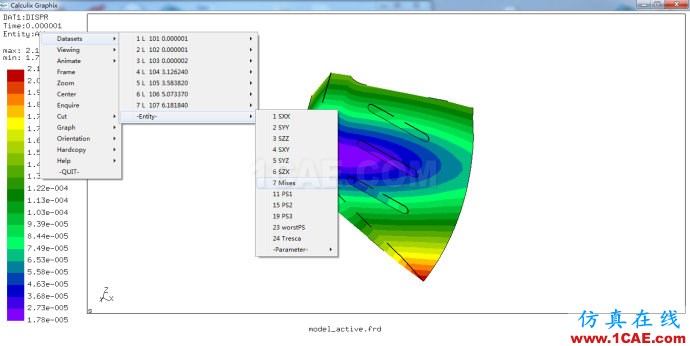

Calculix求解結果:

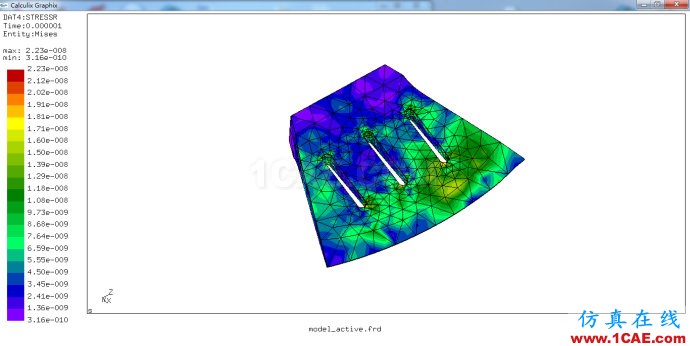

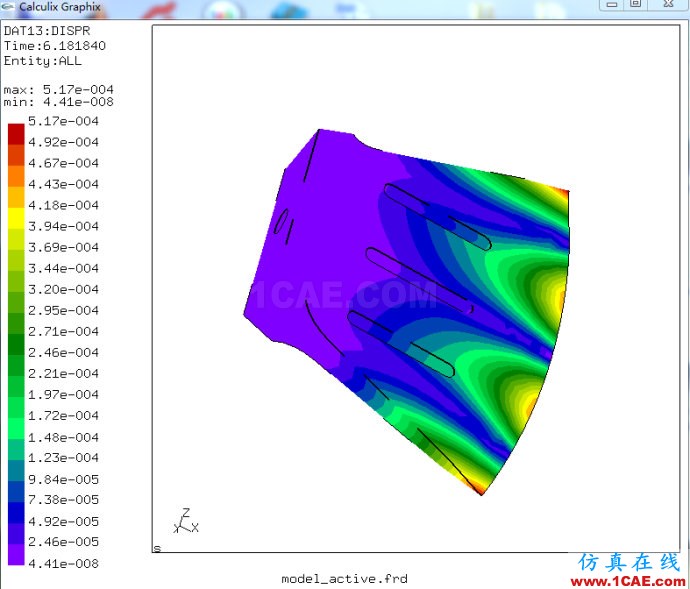

FasVib求解結果:
模態1:最大位移 2.03e-4, 頻率2.05e-6Hz
模態3:最大位移
1.69-4,頻率3.21e-6Hz
模態6:最大位移
2.5e-4,頻率3.21e-6Hz
模態10:最大位移
5.20e-4,頻率6.2Hz
最大位移結果完全一樣,頻率求得較大誤差,有可能是FEA參數的設置不符合實際情況造成的。
