梁單元用戶自定義截面

2017-02-12  by:CAE仿真在線  來源:互聯網

ANSYS精彩應用

定義用戶截面需要先繪制相應的截面形狀,然后將相應的AREA 定義為截面。操作過程如下:

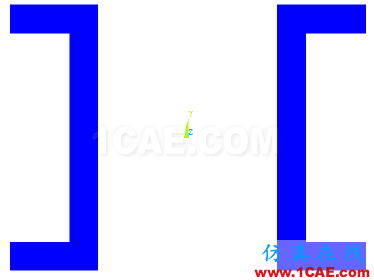

(1) 繪制截面形狀 - AREAs

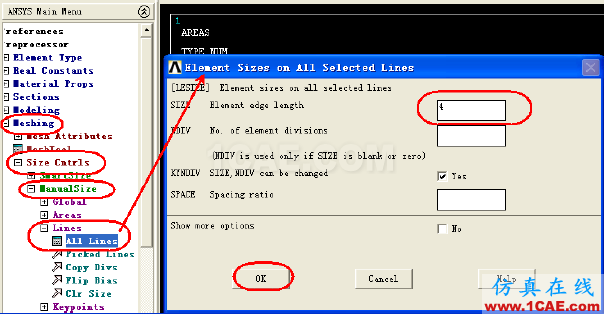

(2) 對各線段設置網格尺寸:

對本例設置所有線段的單元長度為 4

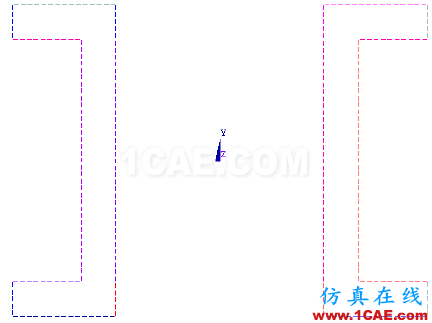

設置網格尺寸之后:

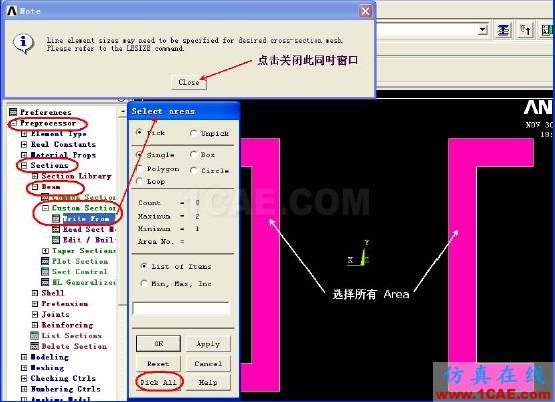

(3) 然后定義用戶截面:

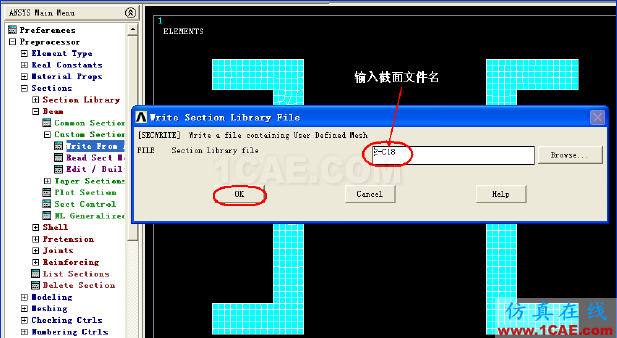

ANSYS 并不馬上生成新的截面,而是將新截面的數據寫到一個“截面”文件中,如圖,點擊 OK 后將在工作目錄中生成截面文件2-C18.sec:

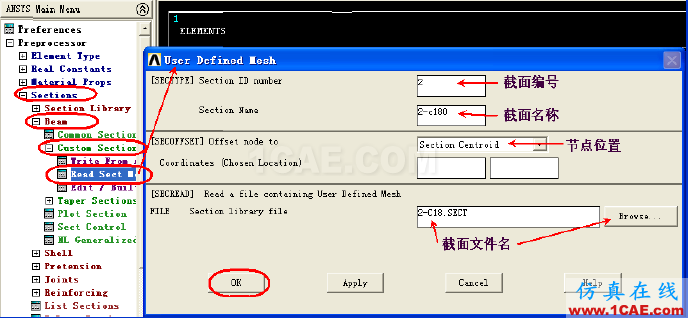

(4) 為了使用新定義的截面,需要讀入該截面文件:

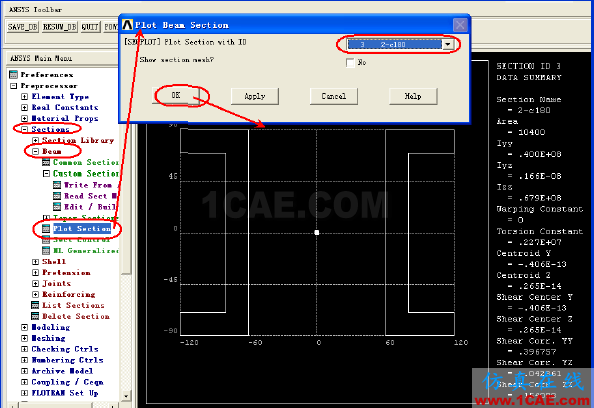

然后可以繪制該截面:

3. 定義變截面梁 (錐形梁):

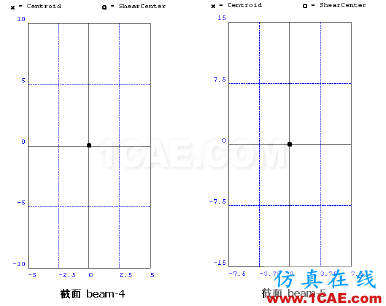

定義錐形梁之前,必須先定義錐形梁兩端的截面,比如我們先定義兩個矩形截面 beam-4 和 beam-5 如下:

然后定義錐形 (Taper) 截面:
采用 By XYZ Location 方法,定義截面 7:

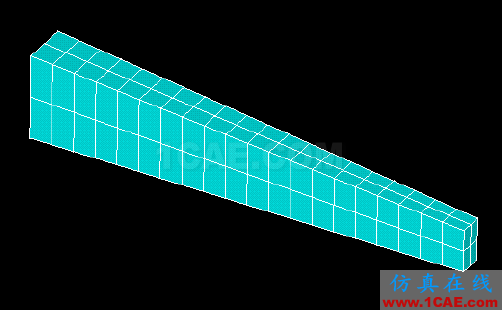

使用截面7 對線段劃分梁單元:
