搜索實戰 | 整流罩分離動力分析
2017-08-28 by:CAE仿真在線 來源:互聯網
TASK
實際試驗過程中整流罩的分離過程包括以下過程:
a)二半罩對接面聯結在一起,在自重的作用下由各二個鉸鏈支承,保持靜止;
b)分離面聯結銷打開,二個半罩可分別向外轉動,但在施加爆發力前由于有重力作用,仍然相互依靠;

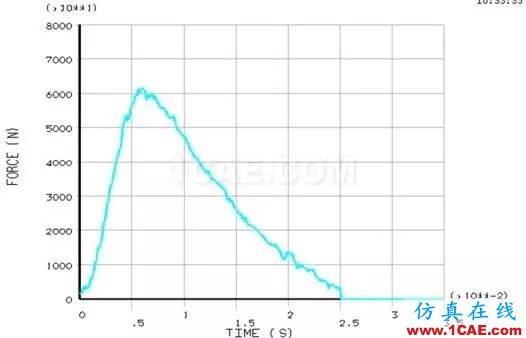

c)施加爆發力,當爆發力作用到一定程度時,二半罩分開,克服重力向外轉動;
d)如果爆發力沖量足夠大,則半罩重心越過最高點后加速向下轉動;
e)當半罩轉動到一定角度時,下端支承銷脫開,半罩在重力作用下自由運動。
用計算分析完全模擬以上過程。
SOLUTION
主要技術挑戰
-
要考慮整流罩與空氣的流固耦合,計算規模太大。
解決方案
-
為減少計算工作量,通過流固耦合分析,得到半罩轉動時空氣的阻尼特性,然后作為結構參數進行計算。
結論
-

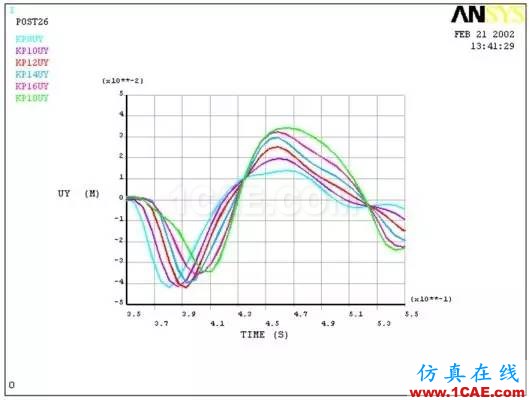

可以順利地完成整流罩分離過程5個階段的數字仿真分析
Customer Benefit
-
通過數字仿真分析模擬整流罩分離過程,預先發現問題,使真實的試驗更順利。
