搜索實戰 | 柴油機曲軸強度壽命分析
2017-08-28 by:CAE仿真在線 來源:互聯網
TASK
某型號柴油機500小時臺架試驗后,曲軸前后端部都出現了開裂,開裂部位在園柱面上、螺孔附近,離端面約3至4mm。在斷口處可觀察到明顯的疲勞源,及裂紋擴展圖象,可判斷為疲勞破壞。為解決此問題,計算其應力分布及疲勞壽命分布,從力學分析中反映疲勞破壞的原因,重點是對破壞部位的力學強度評估,
SOLUTION
主要技術挑戰
-
曲軸后端裝配有飛輪,前端裝配有皮帶盤,靠螺栓和螺孔連接,必須要反映螺栓和螺孔,以及零配件接觸。
解決方案
-

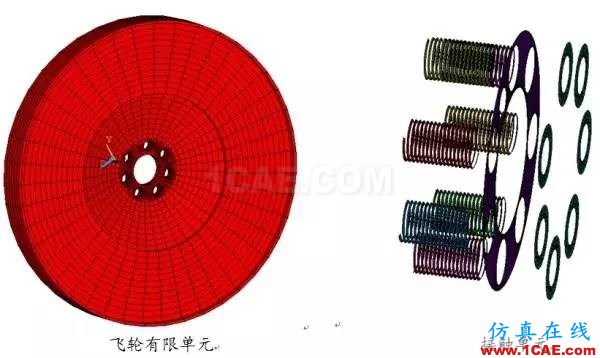

螺栓和螺孔按三維建模,準確反映螺栓和螺孔的接觸
-
定義零部件之間的接觸關系
-

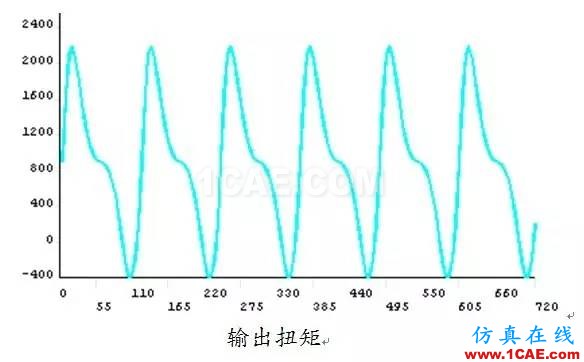

根據臺架試驗結果,得到準確的扭矩載荷峰、谷值
-

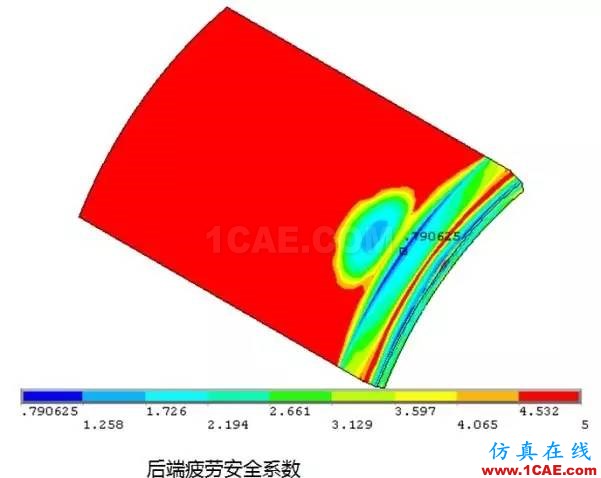

計算其應力分布及疲勞壽命分布
結論
-
疲勞強度不滿足要求
Customer Benefit
-
根據疲勞強度計算結果,明確修改幾何參數的位置和數值,設計出滿足疲勞強度的產品。
