搜索應力集中結果的可信性
2017-09-06 by:CAE仿真在線 來源:互聯網
對于任意的幾何模型,網格細分就一定能夠得到真實解嗎?這是每一個CAE分析工程師都關注的問題。
如果結構中沒有應力集中,答案是肯定的。
如果結構中存在應力集中,則結果未必會收斂。
為了說明這一點,我們選取了一個平面應力問題。它是一個角支座,其圖形及尺寸如下。在角支座上鉆了兩個孔,現在我們固定左上邊的孔,而在右下方孔的第四象限半圓上施加壓力。并通過不斷的加密網格來考慮計算結果的可信性。

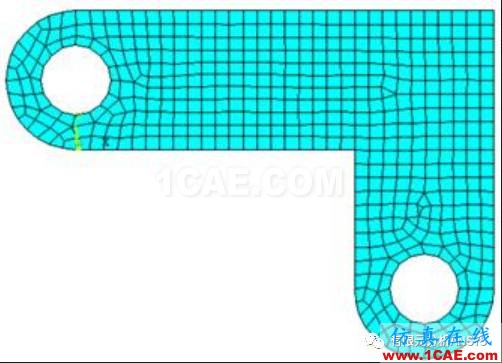

生成的有限元模型如下
固定左上邊的孔,并對右下方孔施加右下方向的壓力,當單元尺寸取5mm時候,應力云圖如下
可見,此時最大應力發生在拐角處,是34.383MPa.

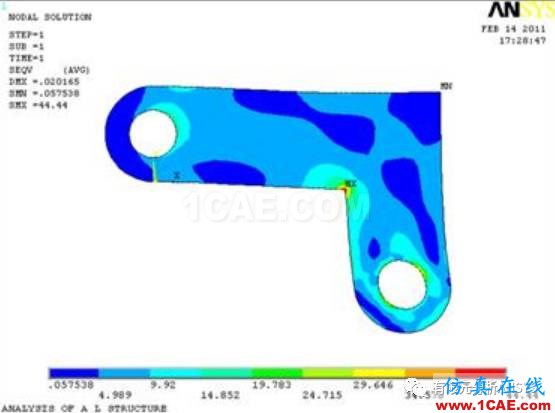

單元尺寸全局細分到3mm,結果是
最大應力是44.44MPa.

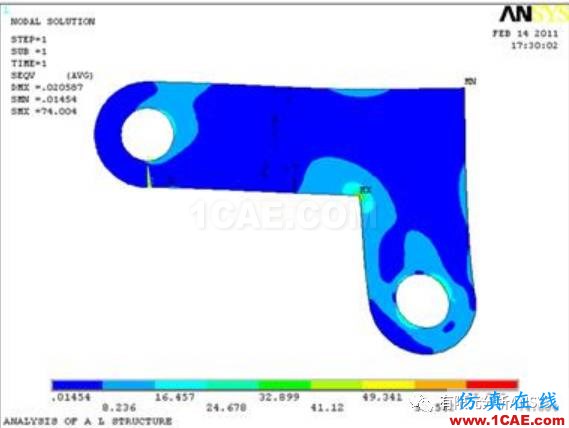

單元尺寸全局細分到1mm,結果是
最大應力是74.004MPa.

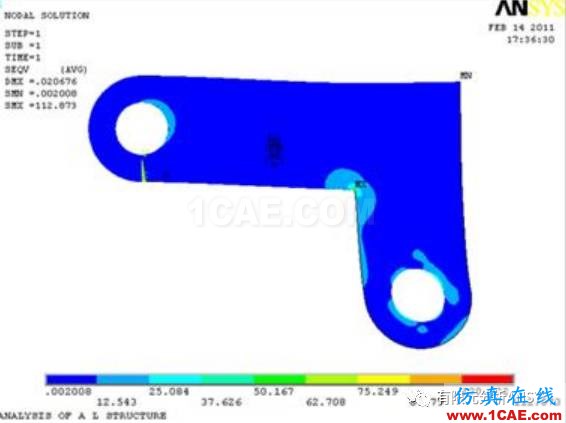

單元尺寸全局細分到0.4mm,結果是
最大應力是112.873MPa.
可見,結果并沒有收斂的趨勢。
如果我們進一步細分網格,會發現數據無限增大,不會收斂。
實際上,理論證明,在該拐角處如果是直角,而沒有倒圓角的話,應力集中系數會趨向無窮大,所以在實踐設計中絕對禁止出現這種直角。
這也意味著,如果我們在有限元分析前進行模型簡化時,絕不可輕易將一些倒角隨便刪除,否則會出現奇怪的結果。
