搜索福利！大牛來為你解答Moldflow使用中的常見問題！
2016-11-08 by:CAE仿真在線 來源:互聯網
問:大模型劃分中面時,經常會遇到些缺失的特征,有沒有好的辦法?
答:一般抽取某一側面來代替中面。
問:求助3D扇形澆口生成網格后厚度屬性問題?
透明件扇形澆口比較寬,為了讓壓力更精準,我畫了個3D扇形澆口。生成網格后厚度屬性不對,我試圖改修改屬性,但澆口位0.5處也會變,請幫忙指點怎么處理能和3D一樣。流道是Φ10mm的T形,澆口是0.5mm?
答:3D流道是指用3D網格來構建流道,雙層面不支持用3D網格來做,因為網格的厚度屬性定義會有問題。3D網格本身是實體網格,只要保證幾何結構正確,一般不需要檢查厚度。
問:雙性層網格劃分原則
想請教一下各位大俠,在雙性層網格劃分時,邊長一般曲多少?200mmX200mm以內的產品網格數目多少比較合適?謝謝!
答:DD網格一般取產品最小壁厚的1~3倍來劃分網格,重點是看匹配率和網格總體質量。網格數量與你的電腦性能有關系,如果電腦夠好網格多點也無所謂,不過一般最好控制在6~8萬。
問:澆注系統與冷卻管管道的網格劃分
用相同的全局網格邊長值對澆注系統與冷卻管管道的網格劃分,請問這樣對制品的翹曲有影響嗎?
答:如果滿足長徑比2.5~3,那么水路沒有問題。流道某些區間特別是澆口會只劃分出一段單元,這將影響到流動計算的結果,比如澆口處的壓力降,料峰溫度的變化等。
問:桿單元做扇形澆口的疑問
用桿單元做扇形澆口的時候,由于進澆口位置比較長在,而桿單元只有一節點和產品相接觸,
1.請問這會對分析結果有影響嗎?
2.如果我用任用桿單元分析,那么有沒方法讓桿單元邊是和產品面全部接觸的.
答:
1. 這個設計到算法上的定義了,當扇形單元的大小覆蓋3個以內的網格單元時,對結果幾乎沒有影響。
2. 無法使Beam單元與所接觸的網格全部接觸,只能轉為3D網格來構建流道才可以。
一般對于DD和MD網格,當Beam單元的扇形澆口超過3個網格單元時,我們可使用Connctor單元來連接Beam單元的節點與扇形澆口所覆蓋范圍內的產品單元的節點。使模擬結果與實際更加一致。
問:厚度診斷結果不一致怎么辦?
做填充分析的時候,發現對稱的產品,流動不一致。厚度診斷后發現兩邊的厚度不一致,結果見圖。
1.請問下大家,紅色顯示的區域厚度是不是要改成和產品其他地方顏色一致,順便能否解釋下三角形網格厚度具體什么意思?
2.如果是一個直徑為1mm的圓柱,那么他的厚度應該設為多少呢?厚度是不是指的是兩個相互匹配面之間的距離?
答:
1.厚度的不一致,應該是匹配的差異導致的, 根據實際壁厚調整網格屬性里的厚度值就可以了
2.厚度就是1mm,但對于圓柱,用DD來表現就不太合適了,最好用3D。厚度理論上就是匹配網格間的距離。不是相互。

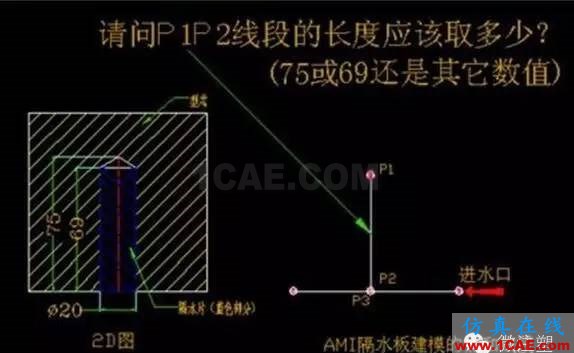

問:請教版主隔水板建模的問題

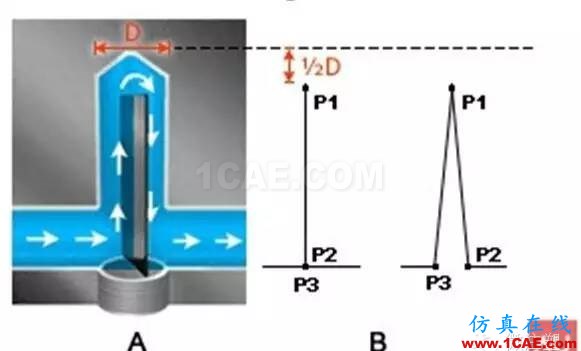

答:75-20/2=65這個是正解,如下圖,很多問題可以直接在幫助里面查到的。
問:beam和fusion的連接問題
moldflow 畫流道時 ,是否可以beam單元和fusion,主流道和分流道都比較常見,用beam就可以畫出,但是澆口用moldflow難以畫出,我想減少網格數量,所以想把流道用beam單元畫出,澆口直接從cad中轉化過去,不知是否可行?
答:如果澆口是薄壁結構比如側澆口是可以的。但潛澆口等非薄壁結構就不合理了。因為匹配的問題,結果會有較大的誤差。
