在現實阻尼器中,阻尼力是相對速度的函數,當阻尼力與速度成非線性關系時,如何定義該阻尼力?下面本文在一個簡單的案例中,通過樣條線型定義阻尼力與速度的關系,進而實現非線性效果。
首先建立一個簡單的模型,一個圓柱在添加滑移副,然后在滑移副上添加速度隨著時間增加的驅動,v=1*time,然后在圓柱體上添加作用力Force,用于模擬阻尼力,如下圖所示。

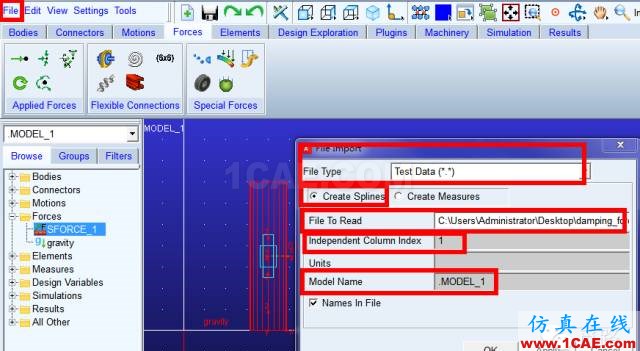

接下來導入速度與阻尼力關系的樣條曲線,曲線數據保存為txt文件,請注意一定要用ANSI編碼,否則可能報錯。數據分兩列,第一列為速度,第二列為力即可,導入后,曲線存于element-data elements下,過程如下圖所示。

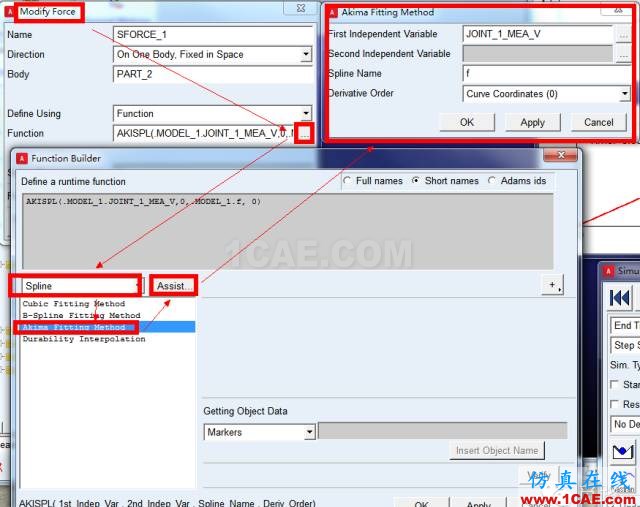

建立圓柱體速度測量,作為阻尼力的自變量。接下來編輯force,添加樣條曲線函數,設置自變量為前面添加的速度,如下圖所示。

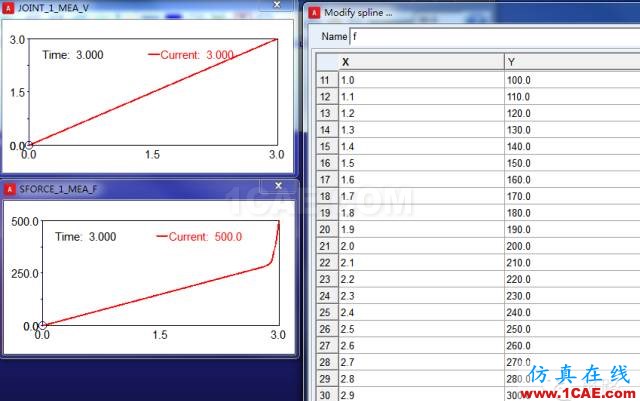

然后建立阻尼力的測量,仿真結果如下圖。
本文介紹了添加非線性阻尼的過程和思路,具體操作過程沒有詳細介紹,大家遇到不懂的地方,研究一下具體功能即可。
