搜索HyperMesh網格技巧之刪減合并
2016-10-18 by:CAE仿真在線 來源:互聯網

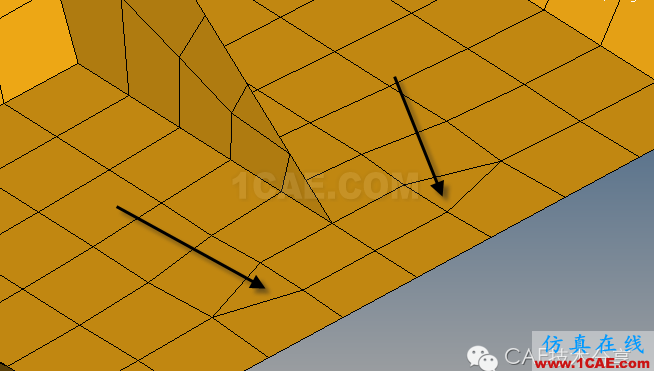

如圖1所示,存在兩個三角形網格,打算修改之后不出現三角形網格。
圖1
采取的方法是先刪減,再合并。

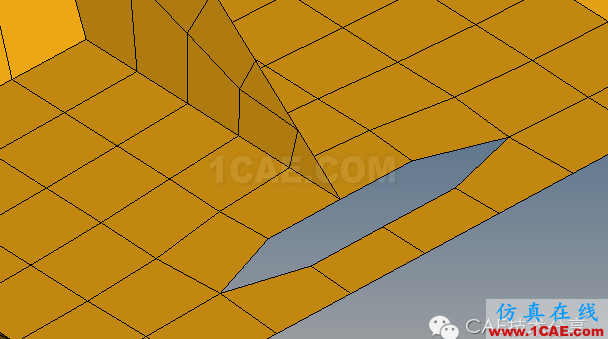

利用Tool面板下的delete,刪除中間的單元,刪除后如圖2所示。
圖2

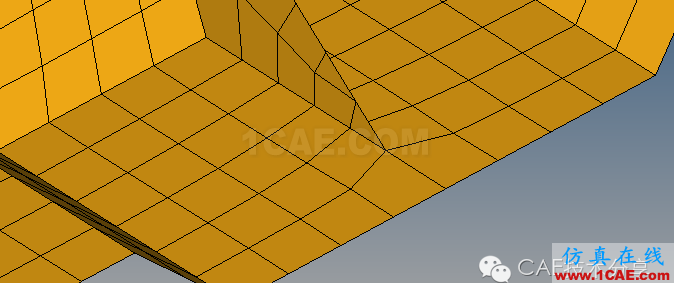

之后,利用2D面板下的replace操作將相對的節點兩兩合并,合并后如圖3所示。
圖3

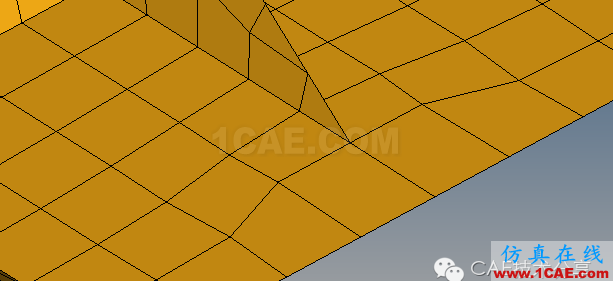

之后可以利用smooth操作使網格更好一點。選擇整個底板的單元,smooth后的網格如圖4所示。
圖4
