Hypermesh培訓基礎入門<6>

2017-02-23 by:CAE仿真在線來源:互聯網

切割面添加邊

Hypermesh的網格自動劃分是基于邊的,有時候需要把一個曲面分割成幾個來改善網格質量。

通過以下任一種方式進入surfaceedit 面板

a、在主菜單選擇 Geometry,激活 Edit 下拉菜單,然后在其二級菜單中選擇 Surfaces

b、在主面板選擇 Geom 頁,然后選擇 surface edit

c、進入 trim with nodes 子面板

進入界面后如下圖,可以通過兩點來切割,也可以通過多點,和點線切割。

兩點切割如下圖:

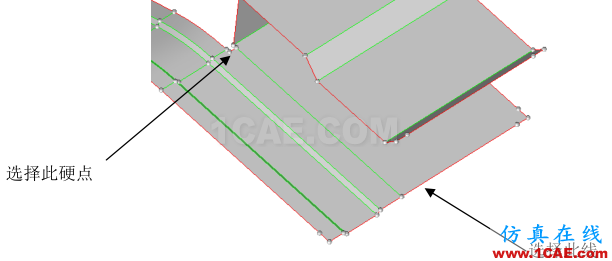

點線切割:

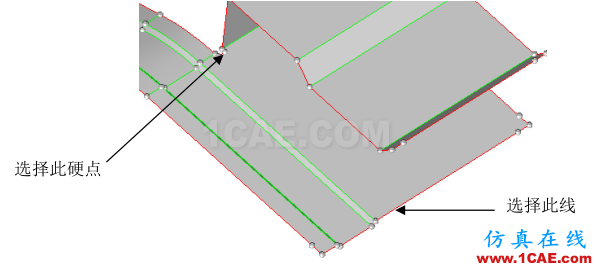

用點線切割以下兩個面:

除了點切割還可以線切割,選擇Trim with line,選擇一個面,點一下drag a cut line,用鼠標點擊兩個或多個點,按鼠標滾輪確定,曲面就會被分割。

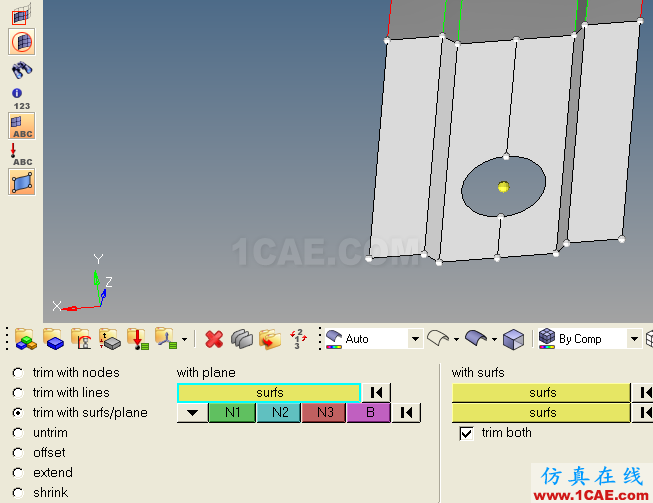

用面進行切割,選擇trim with surfs/planes 子面板,在 with plane 列,激活 surfs 選擇框,先用快捷鍵F4里的三個點構造下圖圓的中心,然后選擇不再一個平面內的幾個面。

激活 N1 選擇框,按住鼠標左鍵并將鼠標移到下圖所示邊,待光標發生變化再釋放鼠標,在邊上任意點擊兩個點,注意不要點擊第三次,線上出現 N1 和 N2 兩個節點,然后選擇構造好的圓心為B點,點擊trim多個面沿著圓心和垂直N1/N2連線被切割。

有些共享邊是沒有必要存在的,或影響網格質量,需要壓縮為抑制邊;進入 edge edit 面板,進入(un)suppress 子面板,使用鼠標左鍵選擇邊,點擊 suppress,此時所選邊變成壓縮狀態(藍色)

比如:

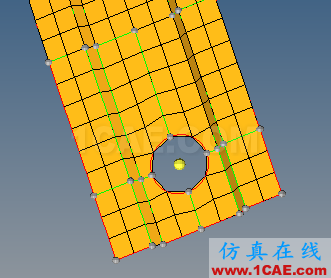

重新劃分網格,結果就好多了:
