搜索ls-dyna：彈丸侵徹鋼板
2016-10-07 by:CAE仿真在線 來源:互聯網
單位制:g- cm-μs

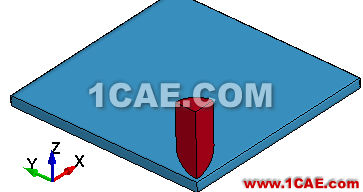

問題描述:彈丸以1300m/s的速度侵徹無限大鋼板。采用四分之一模型,彈丸尺寸如圖,鋼板尺寸12×12×0.6。
單元類型:solid164 (*SECTION_SOLID)
材料屬性:
1)彈丸-剛體,僅保留z向自由度,參數(*MAT_RIGID)
|
DENS |
EX |
NUXY |
CON1 |
CON2 |
|
8.93 |
1.17 |
0.35 |
4 |
7 |
2)靶板材料Mat_Johnson_Cook本構模型參數
(*MAT_JOHNSON_COOK, *EOS_GRUNEISEN)
|
DENS |
EX |
NUXY |
A |
B |
N |
C |
M |
TM |
TR |
TR |
EPSO |
PC |
|
7.83 |
2 |
0.32 |
7.92E-3 |
5.1E-3 |
0.26 |
1.4E-2 |
1.03 |
1793 |
294 |
1E-6 |
4.77E-6 |
-9 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
C |
S1 |
S2 |
S3 |
GAMA0 |
A |
E0 |
V0 |
|
0.8 |
0 |
0 |
0 |
0 |
0.4569 |
1.49 |
0 |
0 |
2.17 |
0.46 |
0 |
1 |

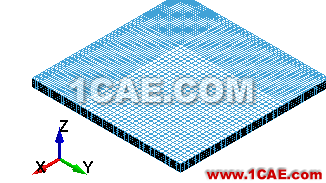

劃分網格,生成節點(NODE)和單元(ELEMENT)
創建part(*PART)
接觸類型:面-面侵徹接觸,接觸面:靶板,目標面:彈丸
(*CONTACT_ERODING_SURFACE_TO_SURFACE)
邊界條件:

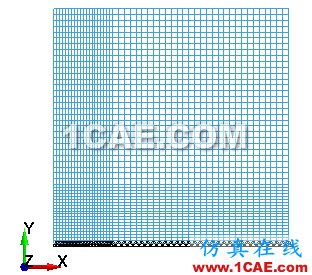

1)靶板兩外側面:無反射邊界條件(*BOUNDARY_NON_REFLECTING)
*SET_SEGMENT

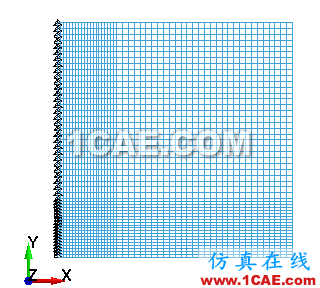

2)靶板內側兩面:對稱邊界條件(*BOUNDARY_SPC_SET)
*SET_NODE: UX *SET_NODE: UY
初始條件:彈丸速度:-0.13(cm/us)(*INITIAL_VELOCITY)
求解控制:
1)分析時間40us;(*CONTROL_TEMINATION)
2)文件輸出類型:LS-DYNA;(*DATABASE_FORMAT)
3)文件輸出步數:
結果文件(*DATABASE_BINARY_D3PLOT)
時間歷程文件(*DATABASE_BINARY_D3THDT)
重啟動文件(*DATABASE_BINARY_D3DUMP)
4)能量控制:全開;(*CONTROL_ENERGY)
5)體積粘度;(*CONTROL_BULK_VISCOSITY)
6)高級接觸控制:滑動界面懲罰縮放因子為10。(*CONTROL_CONTACT)
7)自動時間步控制(*CONTROL_TIMESTEP)

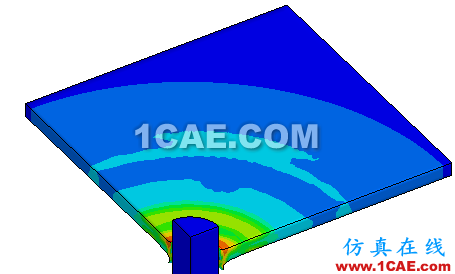

求解與后處理
