一、縮短“割草機再設計”周期
?
因功能/需求的變化導致割草機發動機甲板結構的改變,為了設計可靠的甲板結構,需要準確地評價甲板的受力。True Load通過將試驗與仿真相結合,大大縮短了“割草機再設計”的研發周期。
True Load確定載荷的過程如下圖所示:
那么引入True Load之后研發周期發生了哪些變化呢?通過如下對比,True Load的價值不言而喻。
未使用True Load:
因載荷不確定,采用估算載荷作為計算輸入。
初始FEA模型:1 days
單次迭代計算樣機測試(輸入基于估算載荷): 6 weeks
5次迭代:30 weeks
使用True Load:
初始FEA模型及True-Load/Pre-Test測試預分析: 1 days
規劃試驗:1 days
收集測試得到的應變:1 days
True-Load/Post-Test計算載荷:1 hours
單次迭代FEA /True-QSE /Fatigue(輸入基于確定載荷): 1 days
5次迭代:8 days
二、Rolling Train wheel應用視頻
?
Problem Statement
Unit Loads / Gauges

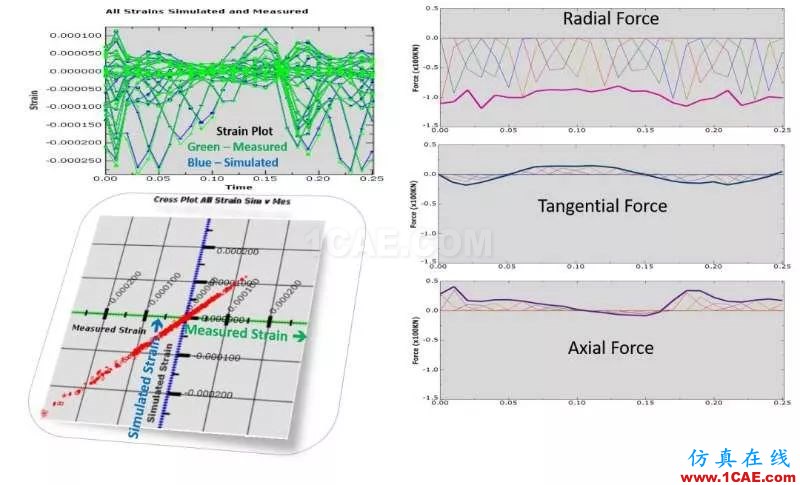

Correlation / Loads
Results
