機械可靠性設計分析方法，應用就這么簡單！

2017-01-10  by:CAE仿真在線  來源:互聯網

  有很多網友咨詢關于結構/機構可靠性量化設計分析如何開展,本文再次介紹一下機械可靠性專業軟件工具(PROMREL)。該軟件集成了主流的可靠性設計分析方法,使應用如此簡單,相信你也會成為可靠性高手的。

Promrel(Professional Mechanical Reliability Analysis System)是一個與數字化環境集成的、支持開展可靠性與性能一體化設計的專業機械產品可靠性設計分析軟件,可針對機械、機電等復雜產品,進行結構/機構、設備、系統級產品復雜環境下多場耦合、多機理相關的可靠性量化分析、壽命預測、方案優化等。主要包括多學科工具集成、試驗設計、響應面擬合、可靠性分析、系統可靠性分析、可靠性優化、耐久性分析7個緊密集成的功能模塊。

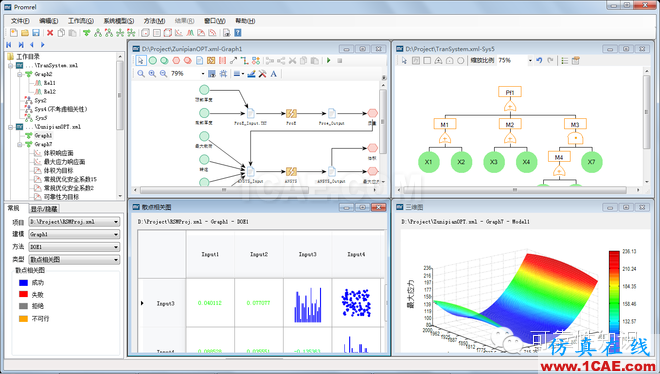

多學科協同仿真建模

提供可視化的工作流建模功能,模擬設計產品的行為特性,在一個流程中集成多個工具軟件,如 Pro/E、 UG、 CATIA、 ANSYS、 MSC.ADAMS、 PATRAN /NASTRAN、 FLUENT、 MATLAB /SIMULINK等,實現多學科協同設計。

• 圖形化的工作流建模功能,建立產品設計參數與性能響應的邏輯關系

• 具備常用CAD/CAE軟件接口,自動調用相應的軟件,并支持自編軟件

• 與試驗設計、響應面擬合、可靠性分析等功能模塊無縫集成

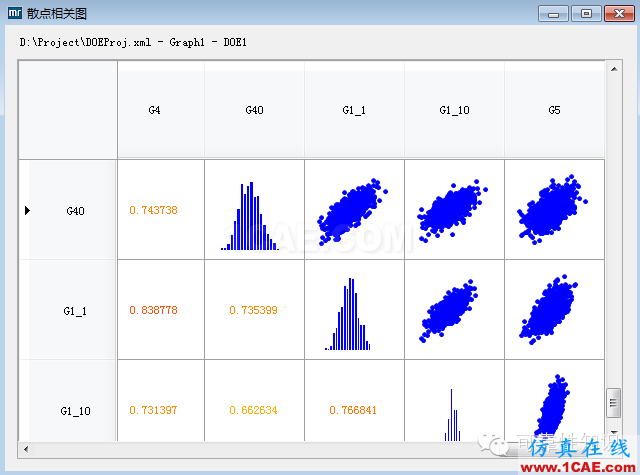

試驗設計

• 具備全因子設計、部分因子設計、隨機設計等多種試驗設計方法

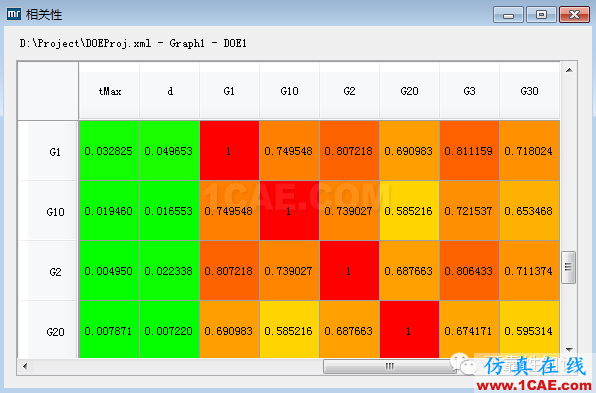

• 定量分析設計參數、性能指標之間的敏感度、相關性

• 可輸出試驗方案,圖形化顯示設計可行域、相關性等分析結果

• 為響應面模型擬合提供數據

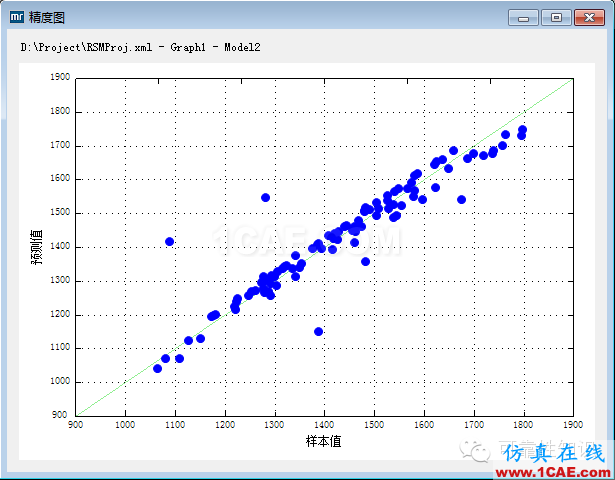

響應面擬合

• 支持多項式響應面、Kriging模型、徑向基函數

• 可對已有試驗數據或仿真結果進行模型擬合,給出擬合精度

• 支持自定義基函數和階數,滿足各種類型的模型擬合需求

• 可自定義雅可比矩陣,提高梯度計算效

結構/機構可靠性分析

• 具備正態分布、威布爾分布等17種分布類型,支持自定義分布

• 支持隨機變量相關系數的定義,可分析相關性對可靠性的影響

• 支持利用VBScript腳本建立復雜的可靠性模型

• 量化分析隨機變量和確定性變量對可靠性的影響

• 具備一次可靠度法、二次可靠度法等13種穩健高效的可靠度算法

系統可靠性分析

• 采用圖形化的可靠性建模方法表征故障模式之間的邏輯關系

• 支持結構/機構可靠性結果的重用,便于自下而上地分析系統可靠性

• 具備7種考慮故障相關性的系統可靠度算法,準確評估系統可靠性水平

• 具備可靠性靈敏度分析功能,對比分析故障模式或設計參數對系統可靠性的影響

可靠性優化

• 以可靠性為目標或約束的單目標優化、多目標優化建模

• 具備雙循環PMA、單循環RIA等6種可靠性優化算法

• 支持考慮參數波動的可靠性穩健優化

• 可進行多學科協同優化,實現多設計參數的綜合權衡
