搜索Creo—出完整鈑金工程圖的一般步驟
2016-11-26 by:CAE仿真在線 來源:互聯網

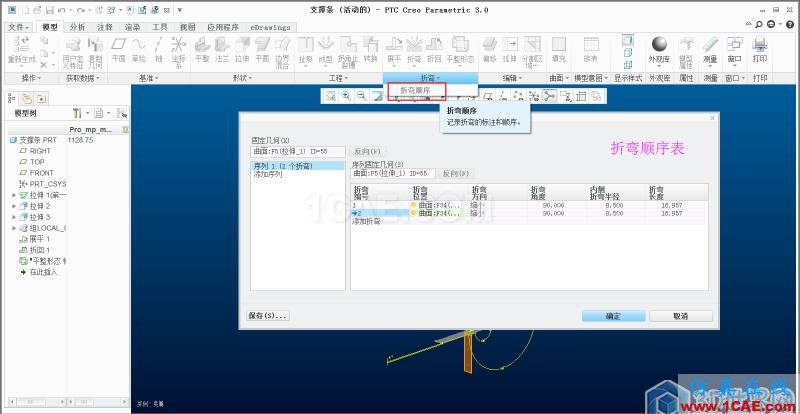

1.首先出圖之前的一些準備工作,如創建一個定向視圖作為軸測圖,創建一個鈑金件折彎順序表,創建展平狀態,零件的三維標注(如果有需要的話)等

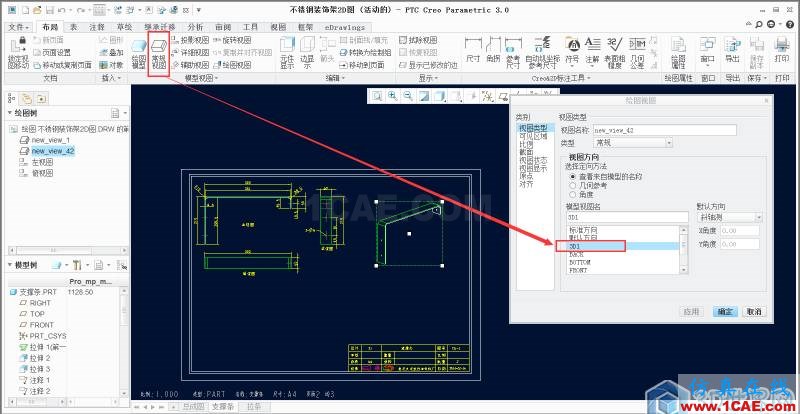

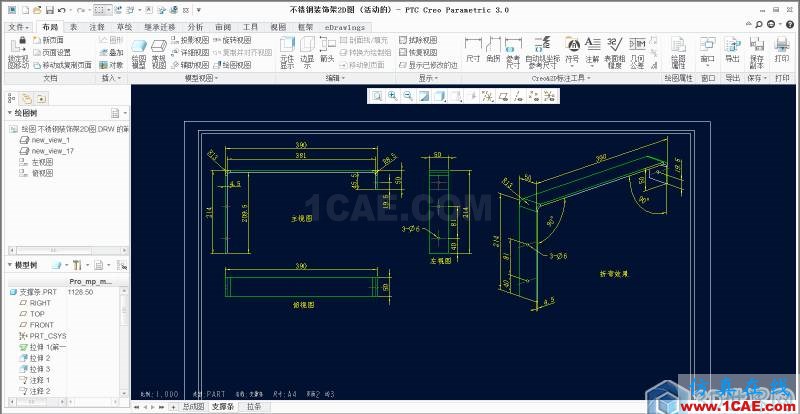

2.新建一個工程圖,創建三視圖,并標注好尺寸,如下圖:

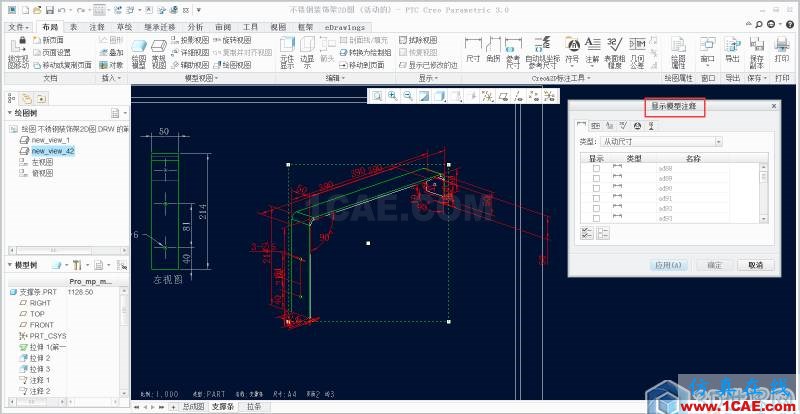

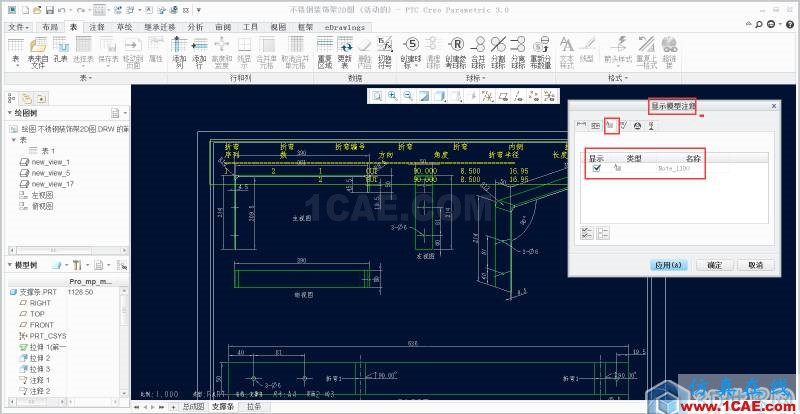

3.創建軸測圖,通過顯示注釋模型標好尺寸,如下圖:

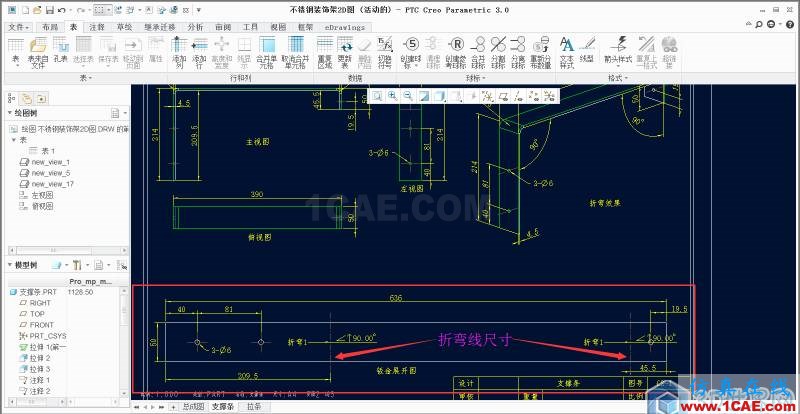

4.創建鈑金展開圖(下料圖),并標好尺寸,如折彎線等尺寸,如下圖:

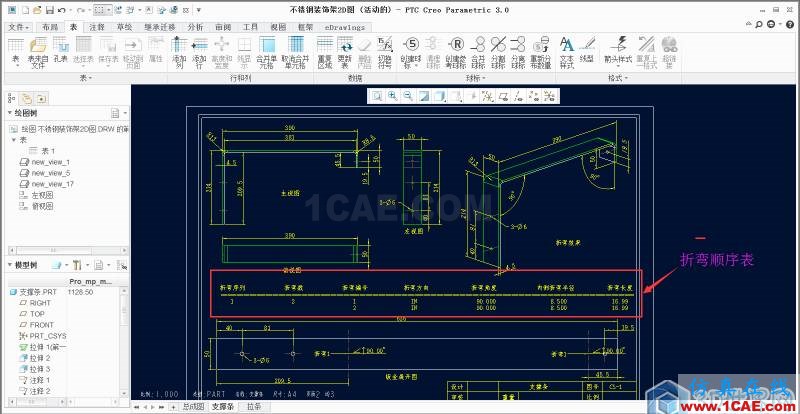

5.插入在3D模型創建的折彎順序表,并調整位置,操作如下:

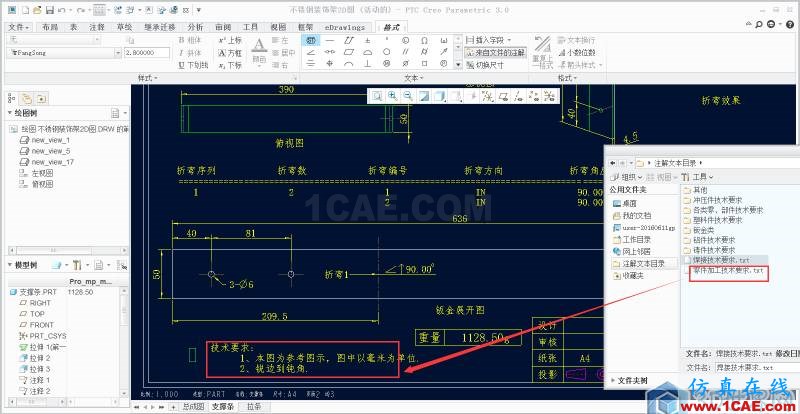

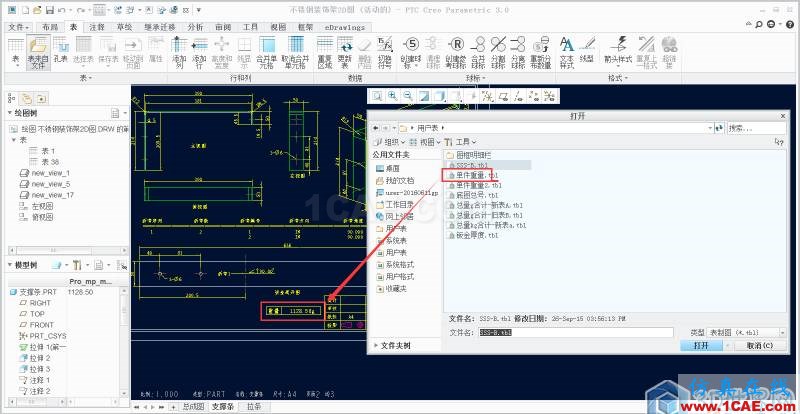

6.插入重量表和技術要求,如下圖:

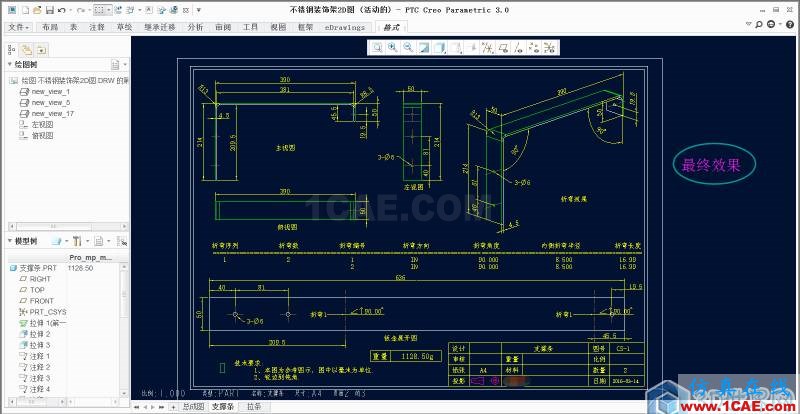

最終效果:
