你真的了解Creo層的應用嗎？

2016-12-02  by:CAE仿真在線  來源:互聯網

圖層是在模型文件中通過不同的圖層來儲存各種不同的幾何目標對象。在Creo3.0中使用圖層來管理幾何模型中的不同目標對象與AutoCAD中使用圖層放置不同線型圖形的方法類似,不同的是在Creo3.0中放入圖層中的對象可以是三維幾何模型。

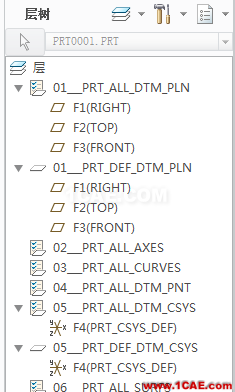

在模型樹中單擊

01___PRT_ALL_DTM_PLN:該層代表了當前模型文件中所有的“基準平面”。

01___PRT_DEF_DTM_PLN:該層代表了當前模型文件中所有的“缺省基準平面”,即RIGHT,FRONT和TOP平面。

02___PRT_ALL_AXES:該層代表了當前模型文件中所有的“基準軸”。

03___PRT_ALL_CURVES:該層代表了當前模型文件中所有的“基準曲線”。

04___PRT_ALL_DTM_PNT:該層代表了當前模型文件中所有的“基準點”。

05___PRT_ALL_DTM_CSYS:該層代表了當前模型文件中所有的“坐標系”。

05___PRT_DEF_DTM_CSYS:該層代表了當前模型文件中所有的“缺省坐標系”。

06___PRT_ALL_SURFS:該層代表了當前模型文件中所有的“曲面”。

圖層一般的操作步驟:

一、新建圖層。

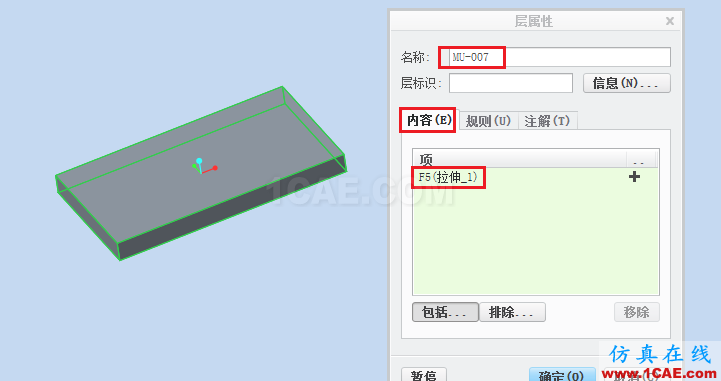

1.在層樹中鼠標右擊選擇“新建層”選項,即可彈出層屬性對話框。

1.在名稱文本框輸入新圖層的名稱,如MU-007.

2.激活“內容”選項卡并在圖形窗口任意選取一個幾何對象,即可將此幾何對象假如至當前的圖層中。

3.單擊確定即可完成新圖層的創建。

二、添加至圖層

在Creo3.0中將幾何對象添加至圖層的方法主要有兩種方法:

1.通過重新定義圖層屬性。

2.使用復制粘貼操作添加圖層,即通過展開幾何對象所在的圖層樹,選取幾何對象并單擊鼠標右鍵,在彈出的的快捷菜單中選擇復制項,即可將選擇的幾何對象復制到系統的粘貼板中,然后選擇需要添加對象的圖層并單擊鼠標右鍵,在快捷菜單中選取粘貼項,即可將指定的幾何對象添加到當前的圖層中。

三、顯示和隱藏圖層

只要選擇相應的圖層鼠標右擊選擇“隱藏”即可將圖層進行隱藏,通過取消隱藏將隱藏的對象重新顯示在圖形窗口中。

四、保存圖層信息

在圖層樹的任意空白位置鼠標右擊選擇“保存狀況”選項,系統即可將當前在圖層樹中 編輯修改的所有圖層操作信息保存至當前的模型文件中。例如將隱藏的圖層進行信息保存之后,用戶每次打開此模型文件時系統將自動隱藏該圖層所包含的幾何對象以實時反映用戶需要顯示的幾何對象。
