取自于CoCreate(Creo Elements/Direct)的功能,現在也能在Creo Parametric內使用了

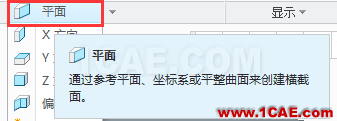

在視圖選項卡內,截面下可以選平面

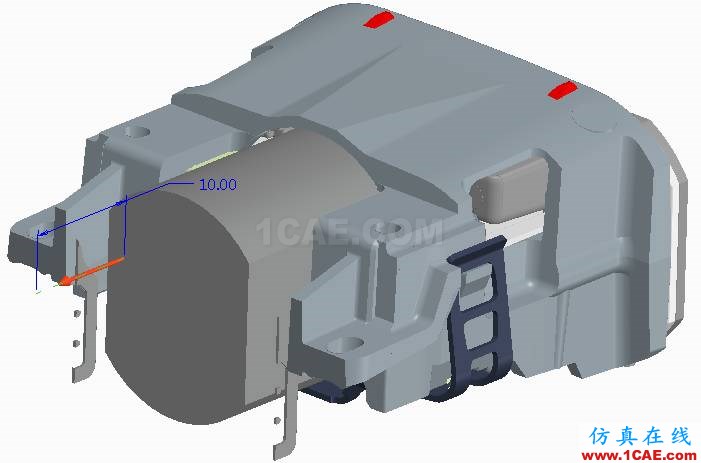

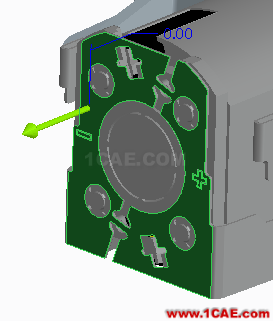

選擇定義的平面
選擇定義的平面

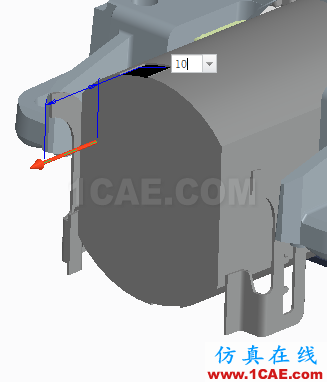

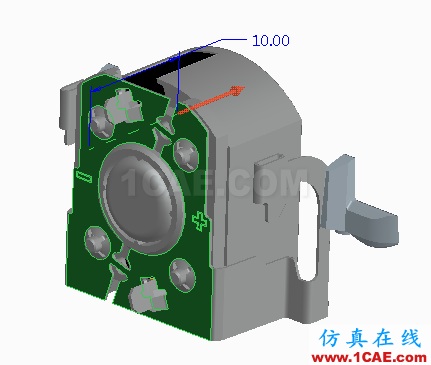

也可雙擊尺寸,手動輸入移動距離

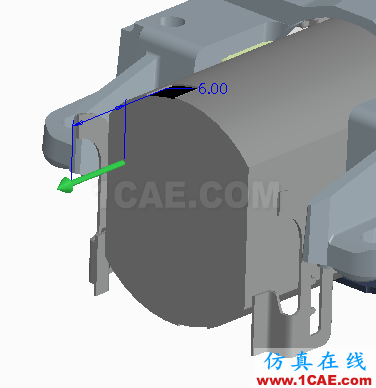

也可選反轉向量來移動

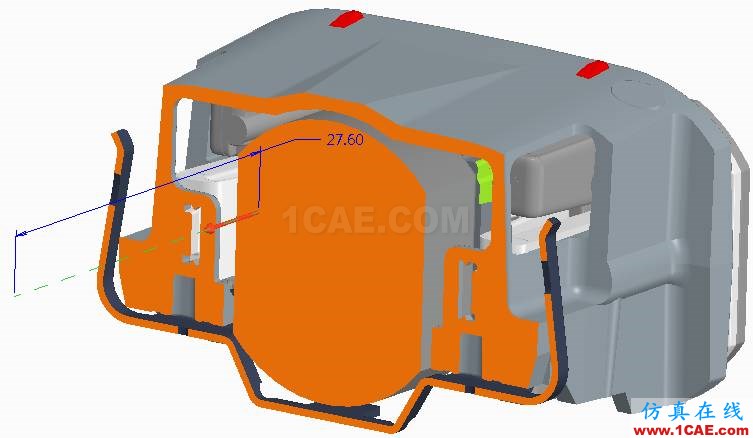

可以顯示剖面的區域顏色

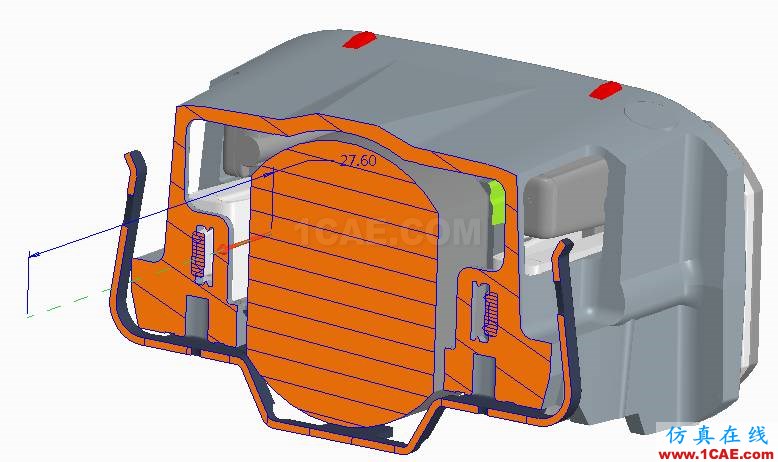

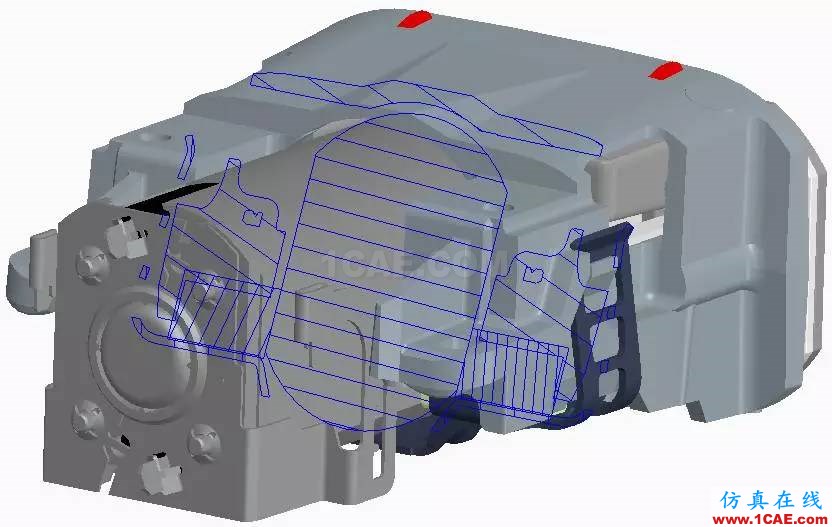

可以顯示剖面區域的剖面斜線,不同零件的會以不同的剖面斜線來表示

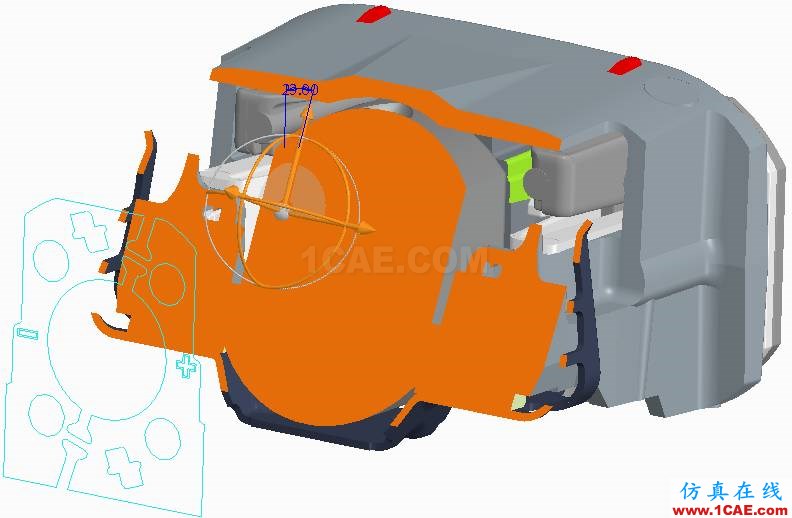

改為自由定位

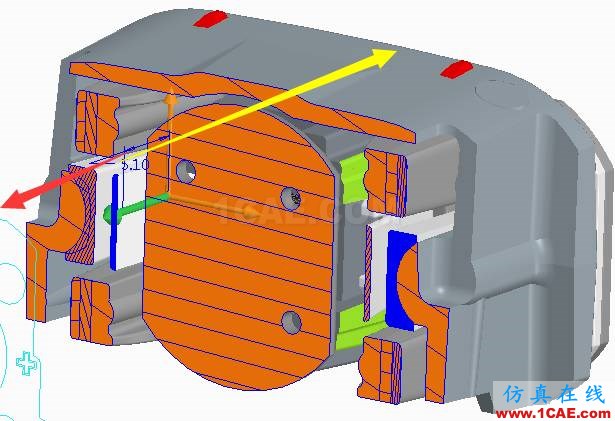

可以自行拖拉向量,比如直線向量

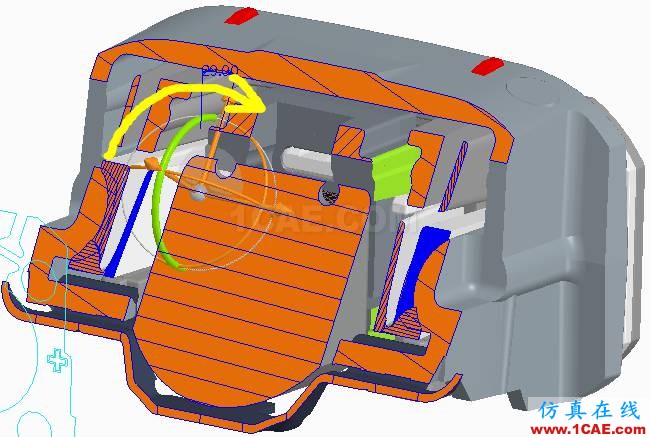

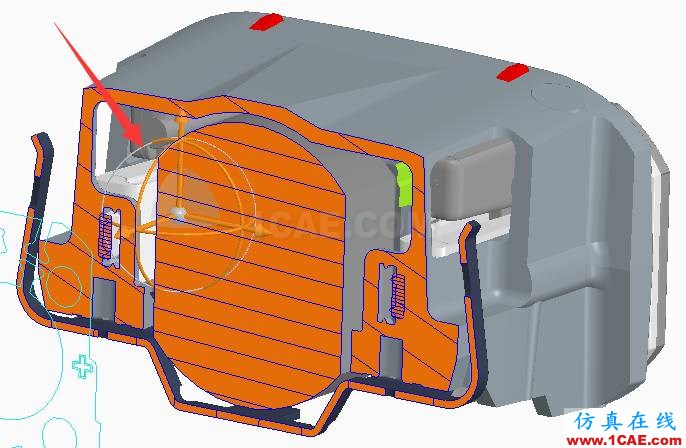

或是旋轉向量

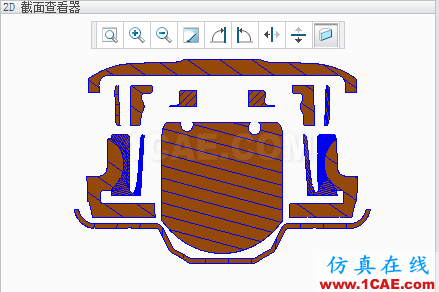

可以將剖面橫截面顯示為二維視圖模式,如同工程圖顯示的一般
可以切換預覽模式的開關。
這是開

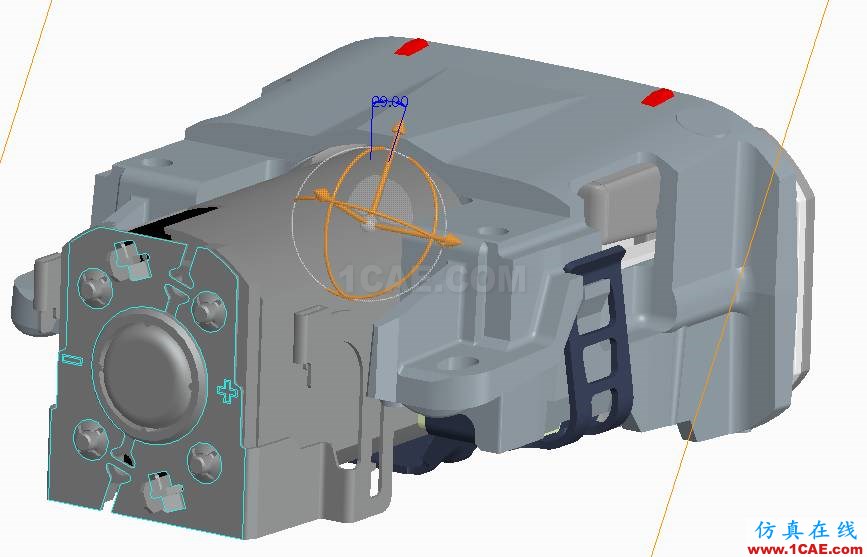

這是關
這是預覽快速開關。
?
已經保存在模型內,會顯示截面的選項,下次需要看截面狀態,只要直接截面右鍵激活即可
介紹視頻:
