在SOLIDWORKS中陣列數字

2016-11-12  by:CAE仿真在線  來源:互聯網

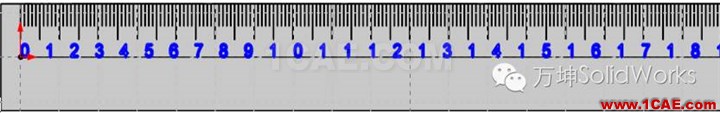

對于在SOLIDWORKS里面處理數字確實令不少人感到頭疼,尤其是處理像圖1所示的尺子上數字,有人可能會問為什么不直接輸0到20一次切?但是系統只會識別1到9并不會處理兩位數,它會把10看成1,0兩個數字如圖2所示。難道真的要繪制多個數字草圖進行切除?答案非也,下面介紹一個小小的技巧,讓你的尺子想畫多長就畫多長。

圖1

圖2

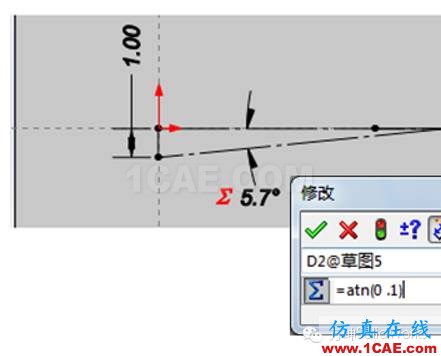

由于0比較特殊,為了簡化我們的說明,因此把0單獨放到最后繪制。首先繪制一個直角三角形,要求水平邊是豎直邊的10倍,我們通過豎直邊和一個角度arctan0.1給三角形定型,以右端點為中點繪制一段水平線放置數字使用如圖3,這樣當我們的豎直邊線增加1mm時,水平線剛好到達下一個尺子數字的正下方。

圖3

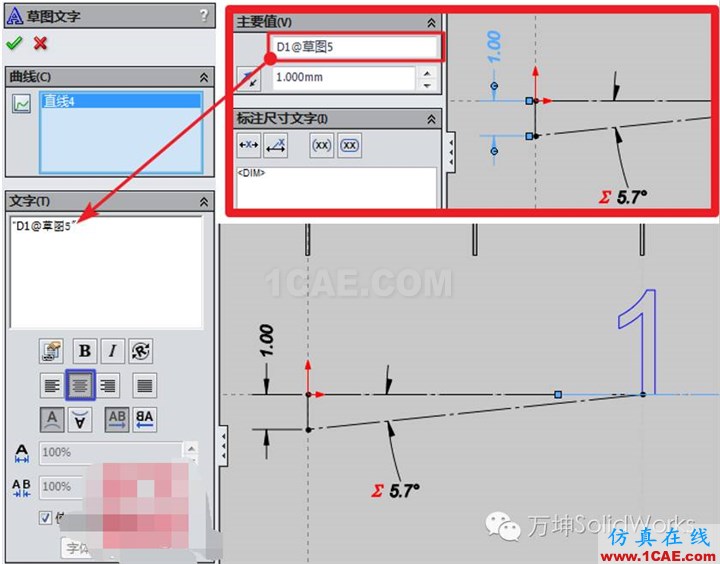

啟用【注釋】命令,這里我們不直接寫數字而是寫豎直尺寸的名稱(寫名稱時要加上雙引號才起作用)。單擊該尺寸可以在左邊的屬性里查看尺寸的應用名稱。寫完名稱后這時會自動生成相應數字,如圖4所示

圖4

對數字“1”進行拉伸切除,然后啟用【線性陣列】命令對數字進行陣列,陣列方向為豎直邊的尺寸,距離為1,個數20,勾選【選項】中的“隨形變化”如圖5所示

圖5

最后把0的數字給它刻上去就可以得到一把完整的20cm的直尺,如圖1所示。大功告成
