搜索『干貨』SolidWorks使用“刪除面”修補與填補面
2017-01-01 by:CAE仿真在線 來源:互聯網
在使用solidworks進行設計時,我們會對一些通用格式如igs,stp或x_t等輸入模型文件進行編輯。此時我們可以使用SolidWorks以下的命令編輯這些模型:移動、復制、刪除、修補、分割等等。其中,“刪除面”是一個使用起來非常靈活的工具,我們除了可以通過它刪除面,還可以在刪除面的基礎上修補、填補面,接下來我們探討下如何靈活使用修補與修補命令。
一、“修補”與“填補”:

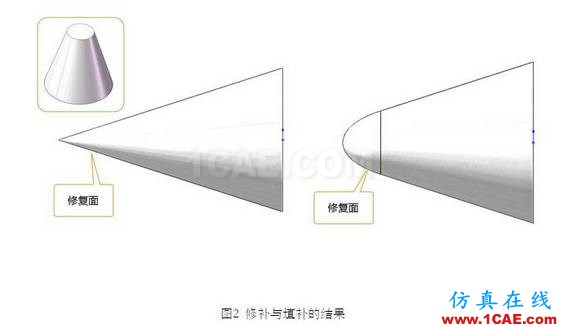

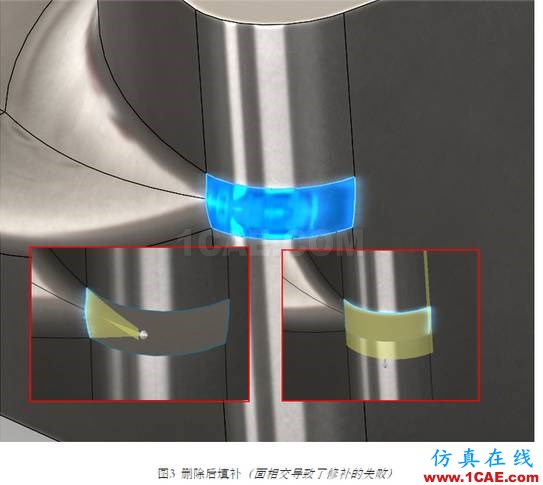

首先我們先看看“修補”與“填補”的區別;“修補”為面的還原,所以在刪除面后能不能修補需要看與刪除面相連的面能夠通過延伸自然相交。 “填補”為面的填充,并可以填加面的相切條件,一般可以作為無法修補的備用方法。
二、刪除面的修補應用

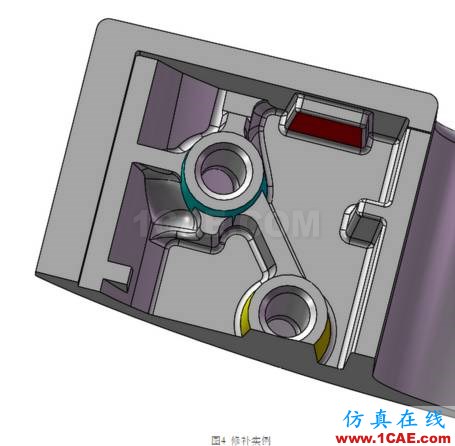

如下圖的實例,在調整通用格式文件的拔模角度時,我們需要先將圓角去除,此時刪除圓角面后自動進行修補可以是一個常用的方法。

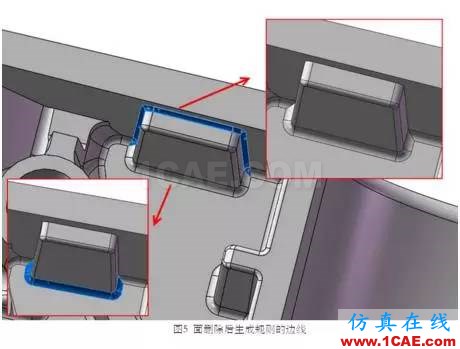

1.刪除面后,簡單的面延伸相交可以生成規則的邊線的,可以作為首選的刪除對象,如下圖,

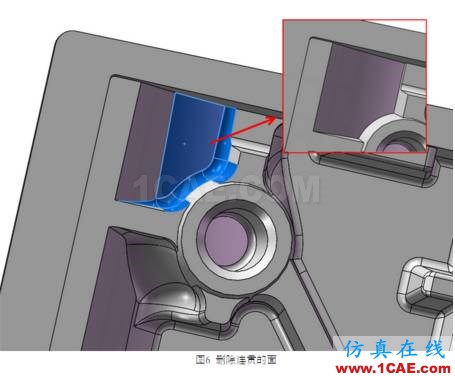

2.對于相切連續的面,我們也需要一起選上刪除,如下圖

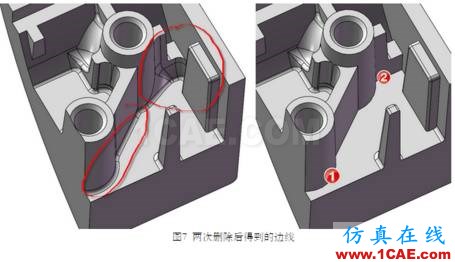

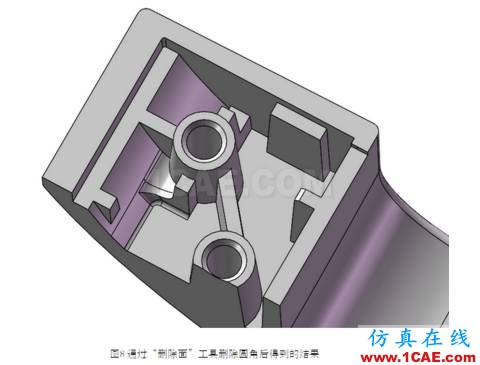

3.面的修補先后也會影響到面的修補,相當于將整體的圓角鏈分成簡單的圓角組合
4.對于無法刪除修補或填補的部位,可以通過其他曲面修補的方法去修補。
