有時候需要在曲線上取得某一點的坐標值,或者將曲線轉化成點坐標數據,而目前SolidWorks中沒有直接的工具和命令,我們可以采用其他技巧方法,如下文:

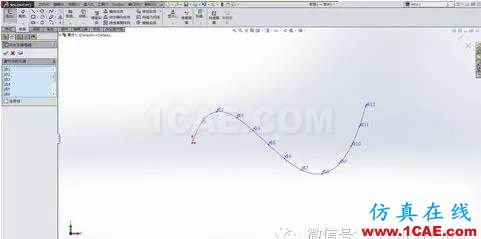

一、如圖1 前視基準面上的一條樣條曲線
二、在菜單欄選擇“插入”→“參考幾何體”→“點”

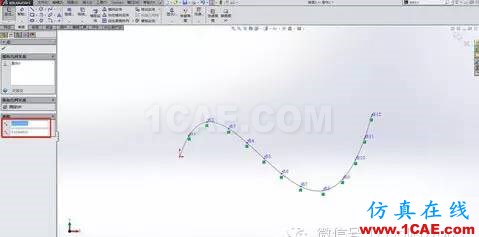

三、在“選擇”一項選擇樣條曲線,可按“距離”、“百分比”或“均勻分布”類型設置插入點,如圖中紅框所示。
四、確定

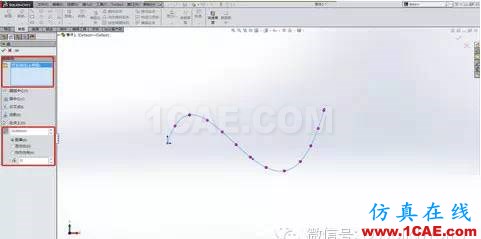

五、在前視基準面新建草圖(因為原先曲線是在前視基準面),單擊“轉換實體引用”命令,選擇剛才插入的點,確定,草圖中即可獲得這些點。
六、在草圖編輯狀態下,單擊相應的點就可以知道點的坐標。
