搜索SOLIDWORKS分割切除特征的妙用 | 操作視頻
2017-03-15 by:CAE仿真在線 來源:互聯網
SOLIDWORKS提供了種類繁多的快速建模的特征工具,有些是用于形成精確的產品模型,有的則需要在形成設計方案的過程中去進行修飾。
【分割】特征就是一個簡單實用的功能,在我們繪制實體的過程中,可以用【分割】功能來實現對實體特征的分解,讓我們輕松的去除那些不需要的實體特征。同時,這也是【去料畫法】的標準應用。比如下面這個水杯,去除多余的掃描特征,可以使用分割特征。

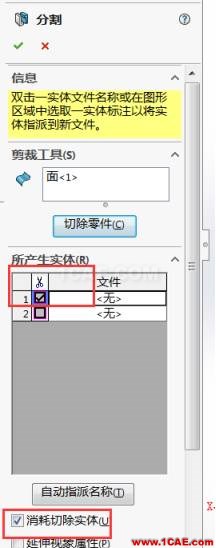

方法是在SOLIDWORKS軟件界面下:選擇"插入"-"特征"-"分割"命令;然后在分割命令里的"剪裁工具"選擇杯子的內表面;

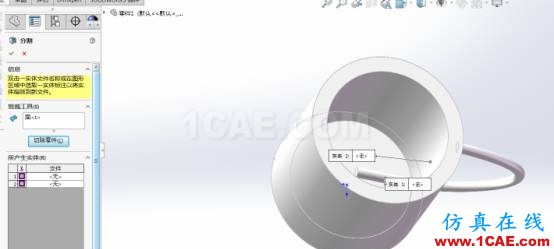

可以看到目前的杯子,被分割成了兩個實體,這個時候可以將選項下面的"消除切除零件"前面打鉤。點擊切除零件即可刪除多余的杯把手。
分割切除特征在一些復雜的建模過程中非常實用,它能優(yōu)化您的建模過程,現在就通過下面的視頻實例進行操作吧!
