搜索自頂向下設計的妙用 | 操作視頻
2017-05-23 by:CAE仿真在線 來源:互聯網
所謂自頂向下的設計,就是設計者首先從整體上規劃整個系統的功能和性能,然后對系統進行劃分,分解為規模較小、功能較為簡單的局部模塊,并確立它們之間的相互關系,這種劃分過程可以不斷地進行下去,直到劃分得到的單元可以映射到物理實現。
在SOLIDWORKS中,我們可以利用高級曲面主模型技術來實現對系統文件的劃分。比如下圖的文件,可以理解成是兩個彼此鑲嵌的零件,受中間分隔曲面的驅動,可以形成不同的造型。
曲面更改,零件可以自動更新,既可以實現自頂向下。方法是先在零件中建立主模型,然后繪制分隔曲面。

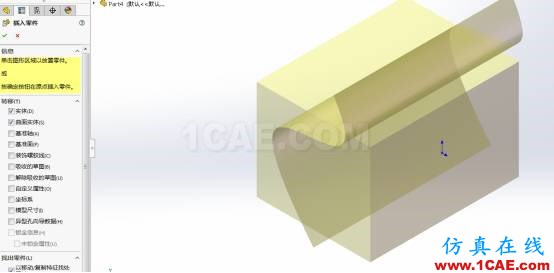

然后,我們可以新建零件,利用工具-特征中的 插入零件來放入主模型。
最后,我們可以通過曲面分割的功能將整體模型進行分離,實現類似多實體的效果,并分別保存。這樣,更改曲面就可以實現零件的細節變化。大家可以根據視頻自己練習一下。
