SolidWorks鈑金特征設計(二)

       二.斜接法蘭  斜接法蘭用來生成相互連接的法蘭和自動生成必要的切口。它必須有一個草圖輪廓來生成。

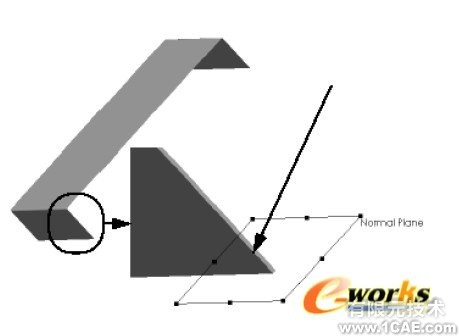

       5.垂直于曲線的基準面
       現在可以用一個快捷方式來一個垂直于曲線的基準面。反轉模型并放大下圖所示位置,選中外面的邊線并點擊插入,草圖繪制,一個通過最近端點并垂直于邊線的基準面產生了,同時在這個基準面打開了一個新草圖。

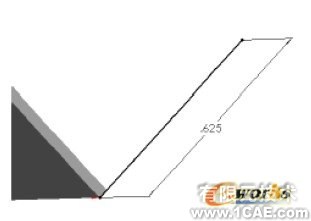

       6.法蘭輪廓
       頂點畫一條長度為0.625in的水平線。這就是斜接法蘭的輪廓。

       備注 意草圖不僅是一段線,它可以是多個線段的開環輪廓。

       7.法蘭延伸
       點擊命令斜接法蘭,可以預覽法蘭的形狀。點擊相切(綠色高亮的地方)選擇相切的邊線并繼續法蘭設置。

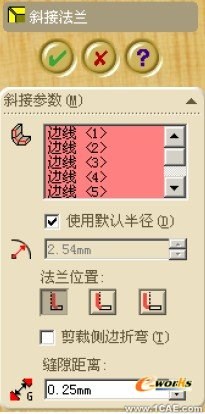

       8.斜接法蘭設置
       在對話框中,設置如下:
       折彎位置=材料在內
       使用缺省的折彎半徑=開
       使用缺省的間距=開
       點擊確定添加斜接法蘭

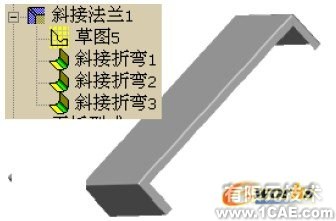

       9.完成斜接法蘭
       斜接法蘭命令添加了三個法蘭和生成了三個折彎,在法蘭相接處自動生成了切口和釋放槽。

       10.視圖
       切換到標準軸側視圖。
