UG曲面造型中如何拆分6邊面

2016-09-06  by:CAE仿真在線  來源:互聯網

在我們產品設計中,有很多的產品都包含了大量的曲面,比如玩具呀,汽車呀,鼠標呀等等。很多產品呢里面包含了6邊面,那么當我們遇到6邊面的時候如何將它轉換成4邊面呢?下面我們來看下這個案例。

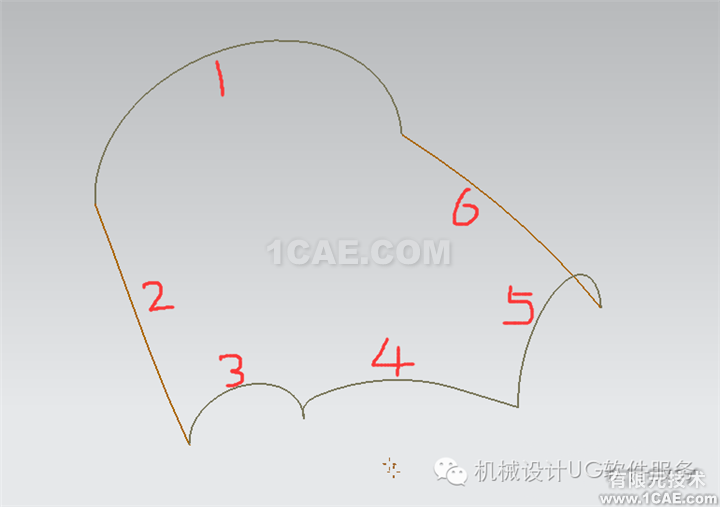

如下圖所示,第一條線是比較光順的大圓弧,3、4、5呢是三條小圓弧,2、6呢是直線,這樣的一個6邊面,我們怎么去做拆分呢?在我們拆分的過程中盡量驗證第一條規律變化來做,從最高點滑動帶到最低點。

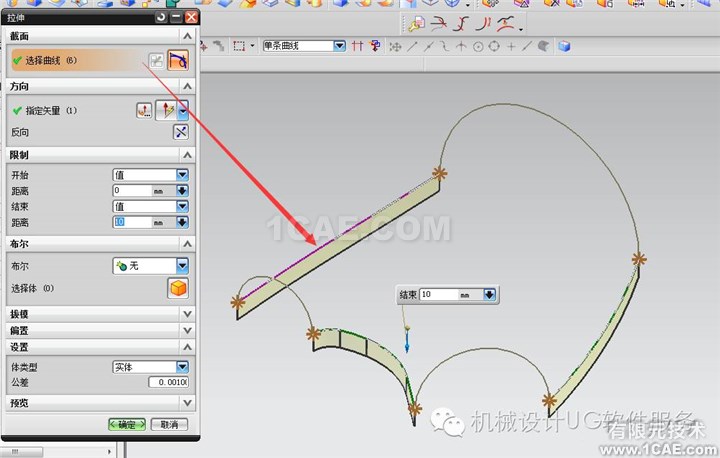

如果下面兩個面是對稱的產品,那么在中間的交線出,我們要做一個輔助面,和產品曲面相切,作為支撐基準面。

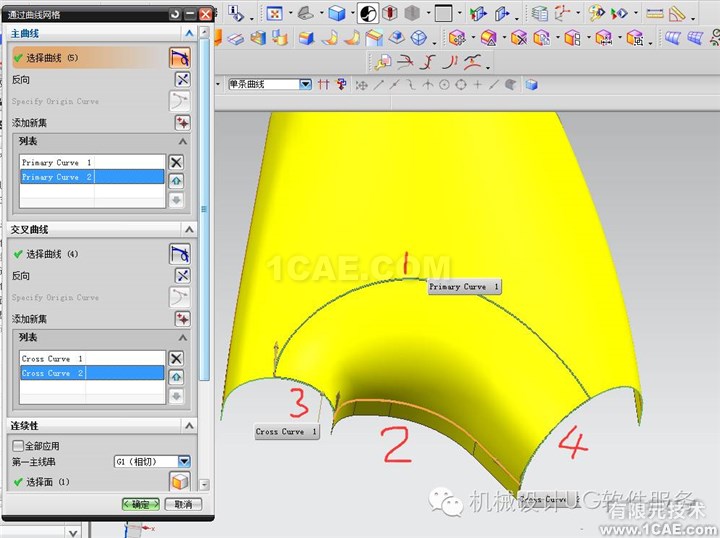

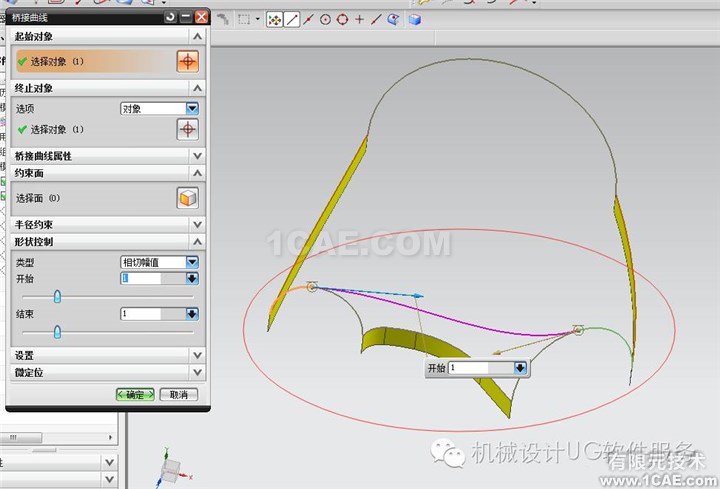

我們是一個6邊面,那么它這里沒辦法直接構成曲面,所有我們呀拆開。這里我們把3、5的線利用橋接方式連接成一條光順的曲面,這樣就構成了我們的四邊面了。就可以利用我們的網格曲面做構面了。

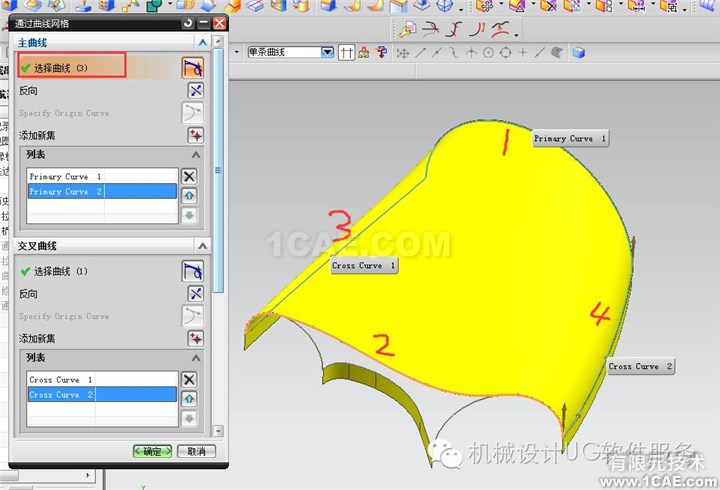

通過曲面網格,這里我們第二條線的規律變化要和第一條線的規律變化大致近似才可以的。這樣做出來的面才會好看,光順度高。

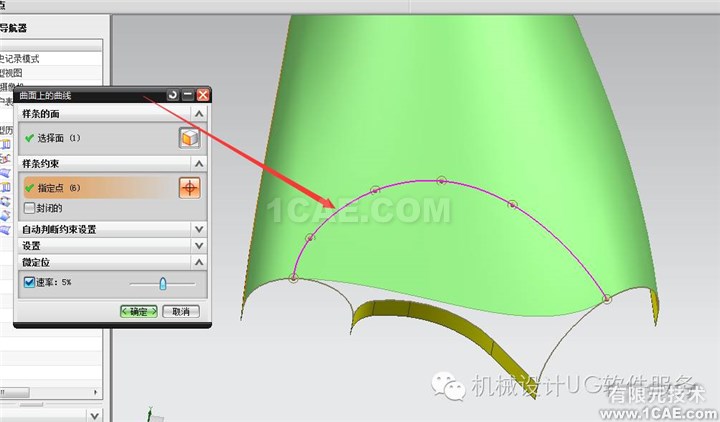

然后我們在將下面拆分成第二個四邊面,我們做的線,在拐角處盡量接近法向

最后再用曲線網格,把剩下的面補上。
