在編程加工過程中,難免會碰到一些深腔位置,導致刀具裝刀長度不夠。加工鋼料,正常裝刀長度為直徑的5~6倍,加長刀具另外。這里的5~6倍是指裝夾這個范圍內的刀具長度加工穩定性較好。雖然超過這個范圍值也能裝刀進行加工。但是穩定性會降低

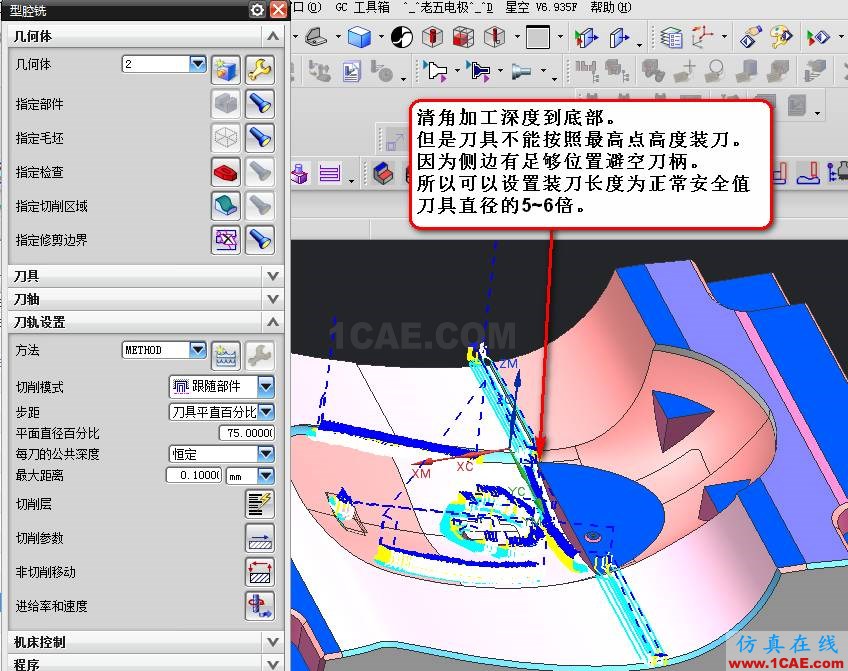

但是,并不是所有的深腔位置都加工不了。只要側邊位置能夠避開刀柄大小的位置,其實是可以加工的。模具的表面高低落差有時較大的時候,用肉眼就不好分辨,避開位置。這個時候,加工過程中就需要通過設置刀柄來實際測量和避開工件加工

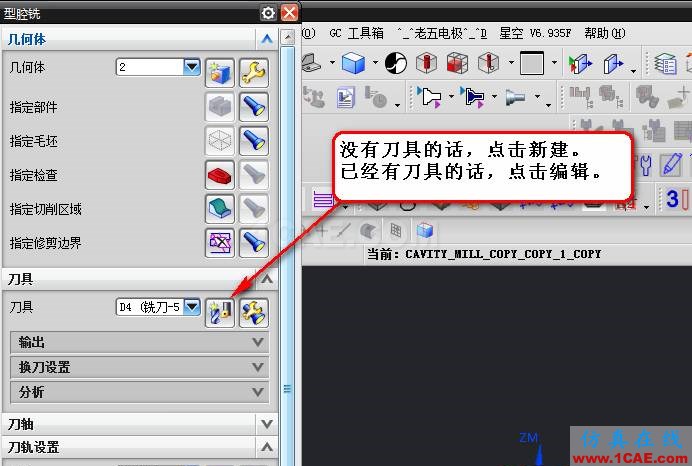

在創建刀具時候我們可以設置,假如已經有刀具的話,通過編輯功能一樣可以設置

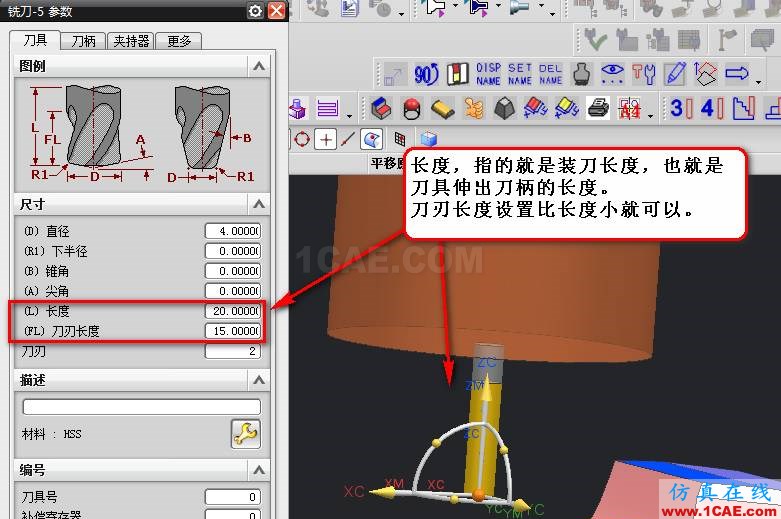

優先設置好長度,這里的長度是指刀具裝夾時,伸出刀柄的長度距離
設置好裝刀長度以后,點擊上面的夾持器,設置刀柄大小,假如需要設置加長桿的話,也可以通過夾持器設置

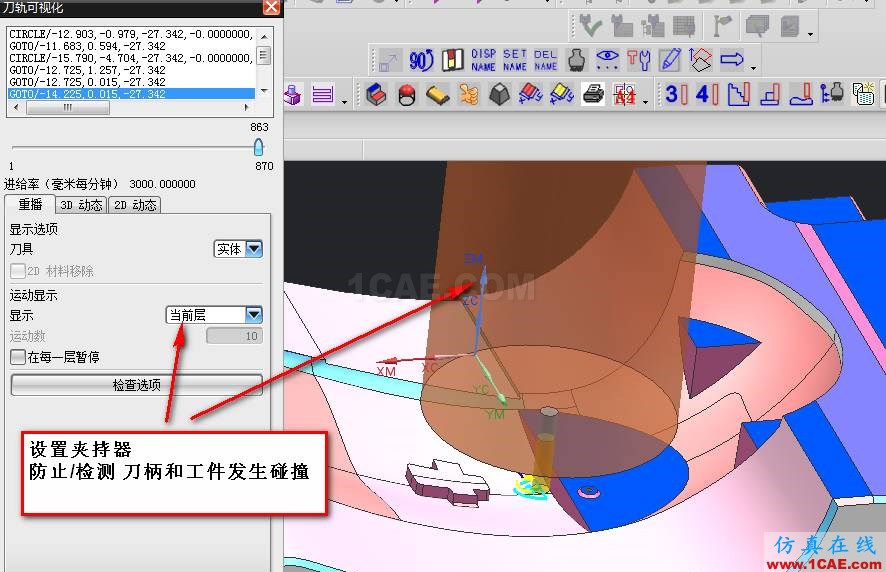

設置夾持器時,輸入需要使用的刀柄大小直徑。生成的刀軌以后,可以過切檢查。以及通過生成旁邊的第三個選項確認刀軌。查看下刀柄是否和工件保持有效的安全距離
