UG模具技術第二講
運動仿真齒輪傳動模擬
UG軟件功能非常強大,模塊很多。因版面有限今天老師就講UG運動仿真齒輪傳動模擬,需要學習更多UG功能請到上海泉威寶山校區來培訓學習。
1,打開UG調入模型如圖1所示:
2.進入運動仿真板塊,在導航器點擊右鍵,新建一個仿真,類型為運動學如圖2所示:

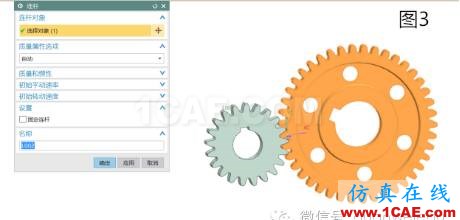

3.定義連桿如圖3所示:

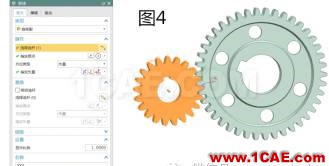

4.定義運動副,并給第一個副施加驅動力如圖4所示:
5.添加齒輪副,選擇前面定義的2個運動副,設置比率(比率為2齒輪齒輪數比)如圖5所示:

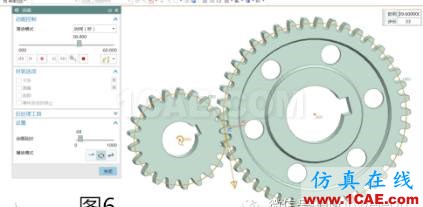

6.點擊解算方案,完成方案解算,點擊動畫進行仿真模擬如圖6所示:
