搜索ug模具設計之用掃掠構建無利角分型面的方法
2017-02-03 by:CAE仿真在線 來源:互聯網
在一些曲率較大的分型邊上很難直接在某一方向上拉伸成型,可以嘗試規律延伸,但建議還是使用掃掠成型,此貼會對此進行探討…

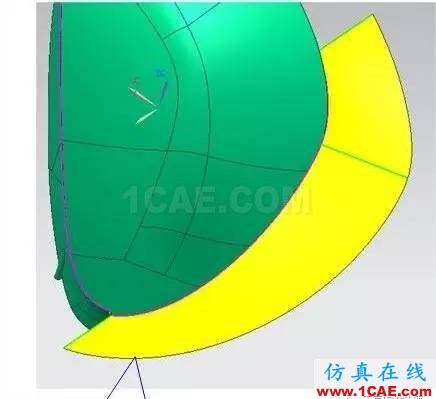

1、如下圖所示,沿產品的最大輪廓構建分型邊,并作出分型面。

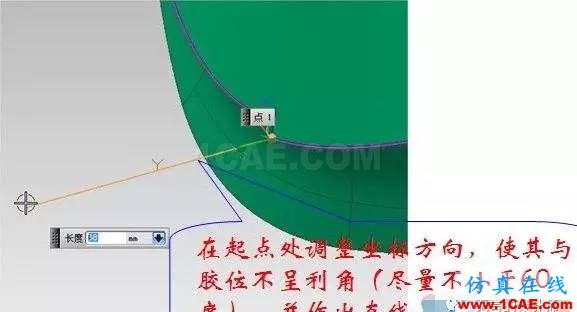

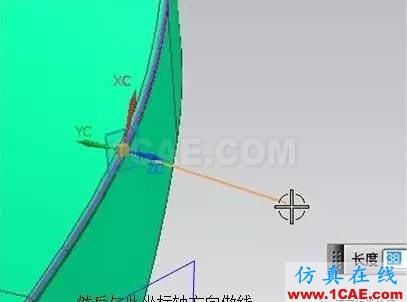

2、在分型線上找出三條與膠位不會成為利角的掃掠路徑,分別有截面線的起點,終點,與轉角一點。

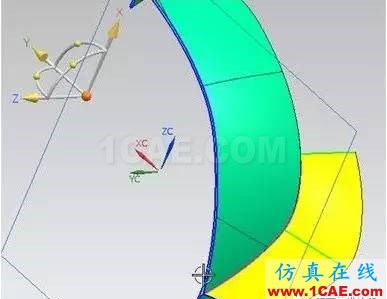

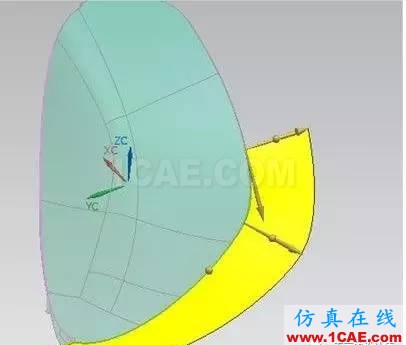

3、以分型線作為掃掠截面,以三條直線作為掃掠路徑作分型面。

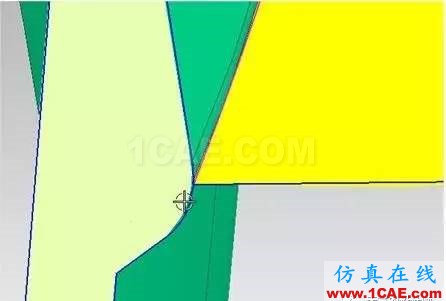

4、以“工作截面”檢查各個位置分型面與膠位的交角。
開放分享：優質有限元技術文章,助你自學成才
